Montaje

Su generador requiere de ciertos procedimientos de montaje
y solo estará listo para ser utilizado después de haberle
suministrado servicio con el combustible y aceite
recomendados.
Si usted tiene problemas con el montaje de su generador,
por favor llame a la línea de ayuda para generadores al
(800) 743-4115. Si llamar para la ayuda, tiene por favor el
modelo, la revisión y el número de serie de etiqueta de datos
disponible. Consulte la ubicación en la sección Controles y
características
.

Desembalaje del generador

1. Coloque la caja de cartón en una superficie rígida y

plana.

2. Abra completamente la caja de cartón cortando cada

una de sus esquinas de arriba abajo.

3. Saque todo el contenido de la caja de cartón, a

excepción del generador.

4. Mantenga el generador sobre el cartón para instalar el

juego de ruedas.

El generador se entrega con:

• Aceite del Motor
• Manual del Operario
• Juego de Ruedas

Instale el juego de ruedas

NOTA: Este Juego de Ruedas no ha sido diseñado para ser
usado en la carretera.
Necesitará las herramientas para instalar estos componentes:

• Llave de 13 mm
• Llave de cubo de 13 mm
• Alicates
• Gafas de seguridad

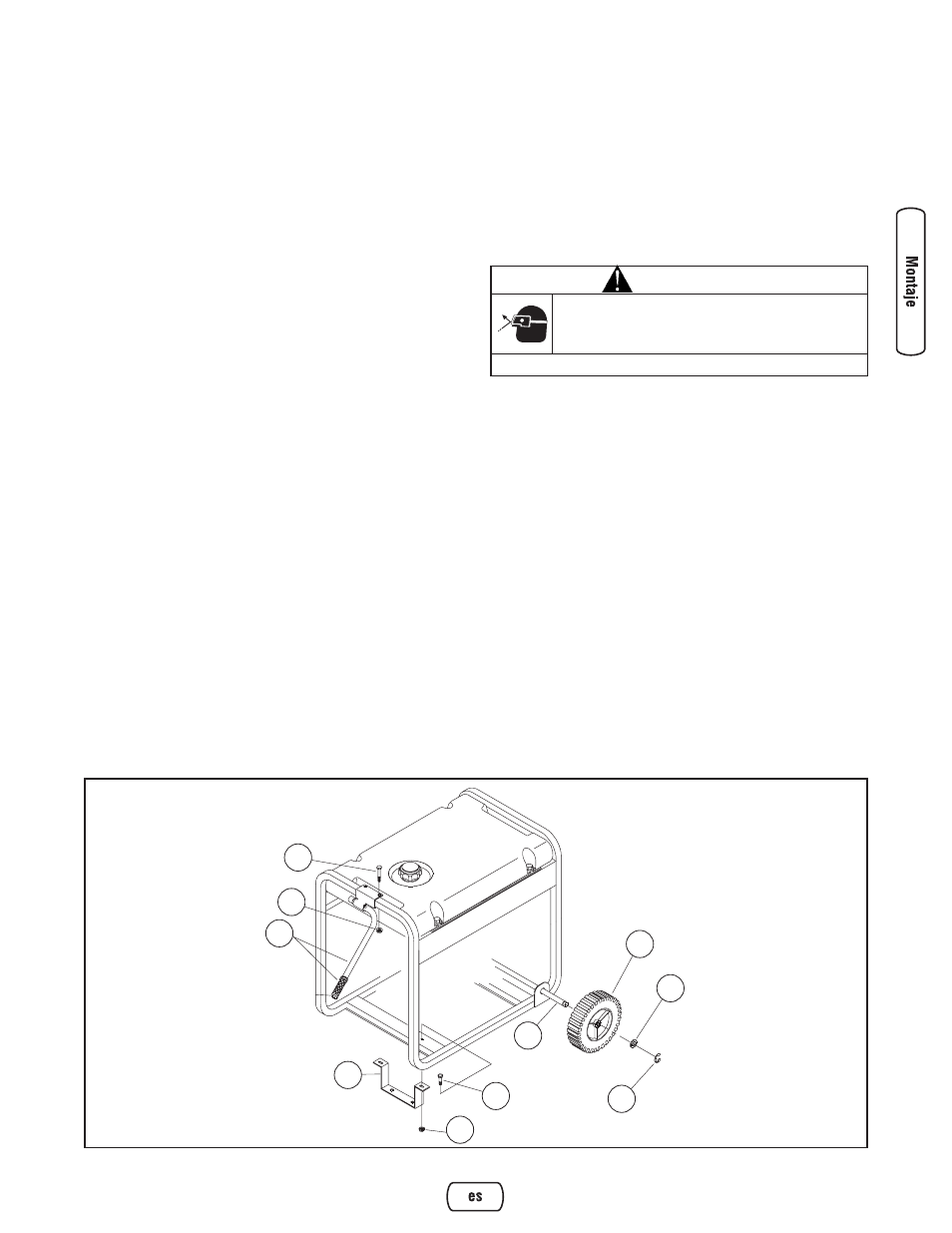

Instale el juego de ruedas conforme a las instrucciones
siguientes:

1. Dele la vuelta al generador de forma que el motor

quede arriba.

2. Introduzca el eje (A) a través de los dos soportes de

montaje.

3. Coloque una rueda (B) en cada extremo, cuando mostrado.
4. Introduzca una arandela (C) por el eje y coloque una

anilla en “e” (D) en la ranura del eje.

5. Para ello, apriete con unos alicates desde la parte

superior de la anilla en “e” hacia la parte inferior del eje.

6. Repita los pasos 4 y 5 para asegurar la segunda rueda.
7. Dele la vuelta al generador de forma que el lado del

motor quede abajo.

8. Haga coincidir los orificios de la pata de apoyo (E) con

los del bastidor del generador.

9. Monte la pata de apoyo con dos tornillos de cabeza

cortos (M8 x 25 mm) (F) y dos tuercas hexagonales
(G). Apriete con una llave de cubo de 13 mm.

10. Centre el asidero (H) que levanta en el fin del generador

de cuna. Conecte el asidero que usa dos 13 mm llaves
inglesas con dos 45mm tornillos (J) y dos nueces del
mal de ojo (K).

11. Vuelva a colocar el generador en la posición normal de

funcionamiento (apoyado en las ruedas y la pata de
apoyo).

7

Español

PRECAUCIÓN

Las anillas en “e” pueden provocar lesiones oculares.

Las anillas en “e” pueden salir disparadas durante el
montaje o el desmontaje.

• Utilice siempre protección ocular para montar o desmontar anillas en “e”.

Typical Generator Shown

G

A

F

H

B

D

K

J

C

E
