-22-
Description fonctionnelle et spécifications
Débranchez le bloc-pile de l'outil ou placez l'interrupteur à la position de blocage
ou d'arrêt avant d'effectuer tout assemblage ou réglage ou de changer les
accessoires. Ces mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de
l'outil.
AVERTISSEMENT !
SEMELLE
LEVIER DE
LEVAGE DU
GARDE INFÉRIEUR
POIGNÉE
AUXILIAIRE
BOUTON DE
REGLAGE DU
BISEAU
SECTEUR GRADUÉ DE
BISEAU
COUVERCLE DE L'ORIFICE
POUSSIÈRES
BOUTON DE
RÉGLAGE DE LA
PROFONDEUR Scies circulaires
sans fil
GARDE SUPÉRIEUR
GARDE
INFÉRIEUR
GUIDE D’ALIGNEMENT
RÉGLABLE
BOUTON DE
VERROUILLAGE
APPUYEZ SUR LE RESTORT D'ARRÊT
À 45° DANS LE SENS DE LA FLÈCHE POUR
COUPES EN BISEAU DE 50°

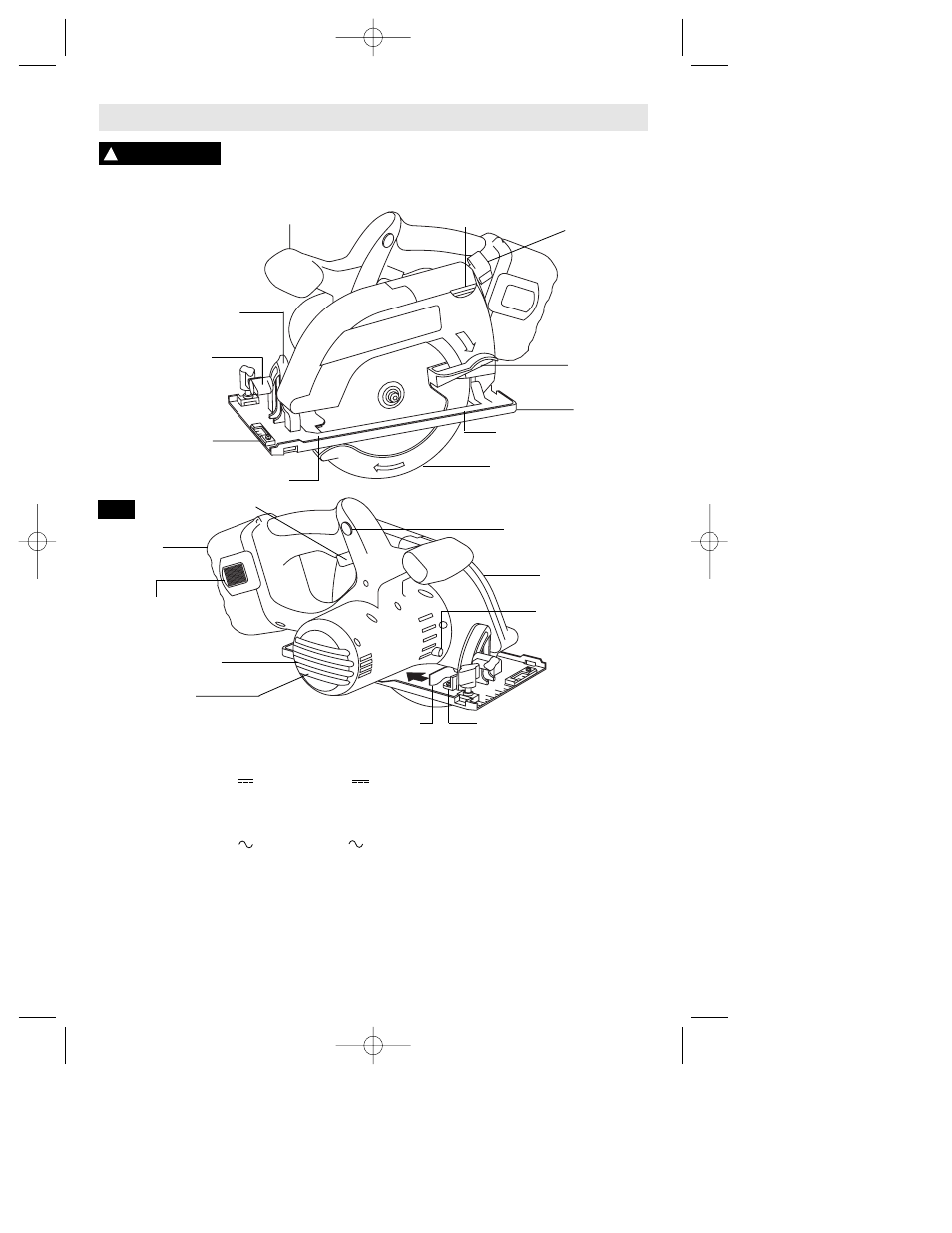

FIG. 1
TOUCHES DE
DÉVERROUILLAGE
DES PILES
BLOC-PILES
VIS D’ALIGNEMENT
INTERRUPTEUR DE
SÛRETÉ
GÂCHETTE
CLÉ ET CASE DE
REMISAGE
PRISES D'AIR
FLÈCHE DE FIN DE COUPE
F LÈCHE DE DÉBUT DE COUPE
Outil Capacités maximales
Numéro de modèle 1660 1662 Lame 165 mm
Tension nominale 24 V 18 V Profondeur de coupe à 90° 54 mm
Régime à vide n
0
3 600/min n
0
3 600/min Profondeur de coupe à 45° 41 mm
Temps de Charge 1 hr 1 hr Profondeur de coupe à 50° 38 mm
Chargeur BC004 ,6, et BC016 BC003, 4, 6, et BC016 ATTENTION : Utilisez uniquement des
Tension nominale 120 V 60 Hz 120 V 60 Hz lames à voie étroite conçues pour les
Bloc piles BAT030 et BAT031 BAT025 et BAT026 scies circulaires sans fil.
Le chargeur BC006 nécessite une puissance d’alimentation de 12 V CC.
NOTE : N’UTILISER QUE LES CHARGEURS REPERTORIES CI-DESSUS
En rechange, nous vous conseillons d’utiliser les lames pour scies circulaires sans fil Bosch. Leur voie étroite et
la conception de leurs dents permettent d’obtenir de meilleures vitesse et qualité de sciage tout en réduisant
l’usure de la pile. Si vous utilisez des lames standards, la performance de la scie sera nettement dégradée et les
piles s’useront plus vite.
