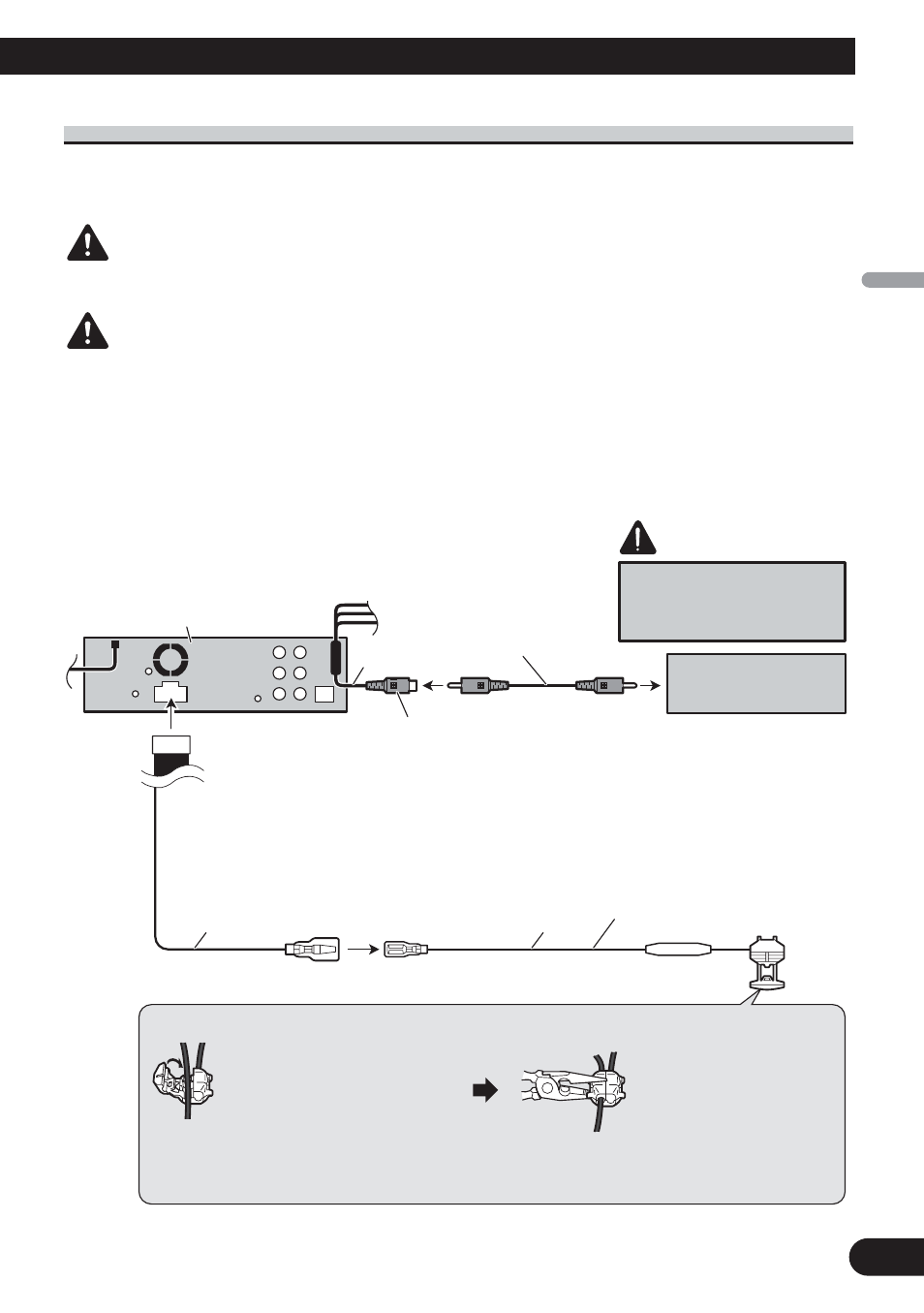

Cuando conecte con una cámara de vista trasera
Cuando se utiliza este producto con una cámara de vista trasera, se puede cambiar
automáticamente desde vídeo a imagen de vista trasera cuando se desplaza el cambio de
marchas a REVERSE (R).
ADVERTENCIA
UTILICE SOLAMENTE PARA CÁMARA DE VISTA TRASERA DE IMAGEN INVERTIDA O DE
ESPEJO. CUALQUIER OTRO USO PUEDE CAUSAR LESIONES O DAÑOS.
PRECAUCIÓN
• La imagen de la pantalla puede aparecer invertida.
• La función de cámara de vista trasera es para utilizar de este producto como una ayuda para mantener un ojo
en remolques, o al estacionar de marcha atrás en un estacionamiento estrecho. No utilice esta función para
propósitos de entretenimiento.
• El objeto en la vista trasera puede parecer más próximo o más distante que en la realidad.
Violeta/blanco
De los dos conductores conectados a la lámpara trasera, conecte el conductor
cuyo voltaje cambia cuando se desplaza la palanca de cambio de marcha a la
posición REVERSE (R). Esta conexión permite que la unidad detecte si el
vehículo está se moviendo hacia delante o hacia atrás.
Cable de extensión (suministrado)
Resistencia de fusible
Método de conexión
Nota:
Se requiere ajustar VIDEO IN a CAMERA en el ajuste inicial cuando conecte la cámara de
vista trasera.
2. Apriete
firmemente con
alicates de punta
de aguja.
1. Apriete el cable.
8 m 15 cm
15 cm
PRECAUCIÓN
Se debe utilizar una cámara
que genere imágenes
invertidas de espejo.
Cámara de vista trasera
Cable RCA
(vendido separadamente)
A la salida de vídeo
Este producto
Entrada de vídeo
(VIDEO INPUT or REAR
VIEW CAMERA INPUT)
