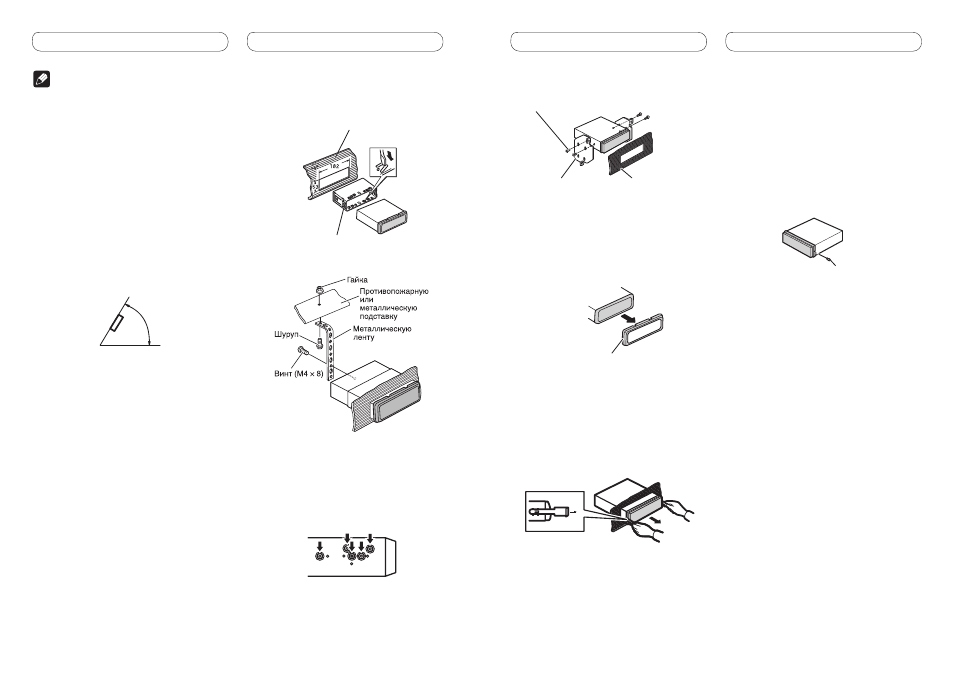

Установка

Pycckий

Установка

Pycckий

Примечание

• Проверьте все соединения и системы перед

окончательной установкой.

• Не используйте неразрешенные детали.

Использование неразрешенных деталей может

стать причиной неисправной работы.

• Проконсультируйтесь с вашим дилером, если

установка требует просверливания отверстий

или других модификаций вашего транспортного

средства.

• Не устанавливайте устройство там, где:

— оно может служить препятствием работы

транспортного средства.

— оно может стать причиной ранения

пассажира в результате внезапной

остановки.

• Полупроводниковый лазер будет поврежден,

если он перегреется. Устанавливайте данное

устройство вдали от горячих мест, таких как

рядом с выпуском нагревателя.

• Оптимальное изображение не получается, когда

устройство установлено под углом меньше чем

60°.

60°

Переднее/Заднее крепление

по стандарту DIN

Крепление данного устройства можно

выполнять как “спереди” (стандартное

переднее крепление DIN), так и “сзади”

(заднее крепление DIN с использованием

резьбовых отверстий для винтов,

расположенных по бокам рамы устройства).

Более подробная информация приведена

ниже в иллюстрированном описании методов

установки.

• При установке используйте детали,

имеющиеся в продаже.

Переднее крепление стандарта

DIN

1. Вставьте монтажную обойму в

переднюю панель.

При установке в недостаточно глубоком

гнезде используйте монтажную обойму,

входящую в комплект поставки устройства.

При наличии достаточного пространства

за устройством применяется монтажная

обойма, поставляемая вместе с автомобилем.

2. Закрепите монтажную обойму,

подогнув с помощью отвертки

металлические язычки (90°) на

место.

Приборная панель

Монтажная обойма

3. Установите устройство, как

показано на рисунке.

• Убедитесь, что устройство надежно

закреплено на месте. Неустойчивая установка

устройства может привести к его выпадению

или другим неполадкам в работе.

Заднее крепление стандарта DIN

1. Совместите отверстия на

кронштейне и боковыхпанелях

устройства.

2. Затяните по два винта с каждой

стороны.

Приборная панель или

консольConsole

Монтажный кронштейн

Самонарезающий винт (5 мм × 8 мм)

Демонтаж устройства

1. Выдвиньте верхнюю и нижнюю

часть декоративной рамки наружу,

чтобы снять ее. (При установке

рамки ее сторона с канавкой

должна быть направлена вниз.)

Декоративная рамка

• Снятие передней панели облегчает доступ к

декоративной рамке.

2. Вставьте прилагаемые

экстракторы с обеихстор он

устройства до щелчка.

3. Вытяните устройство из

приборной панели автомобиля.

Снятие и установка передней

панели

В целях защиты от кражи переднюю панель

можно снять.

Нажмите на кнопку снятия панели и потяните

панель вверх и на себя.

Подробнее см. в Руководстве по

эксплуатации.

Закрепление передней панели

Если вы не планируете отсоединять

переднюю панель, то она может быть

закреплена с помощью поставляемого винта.

Винт
