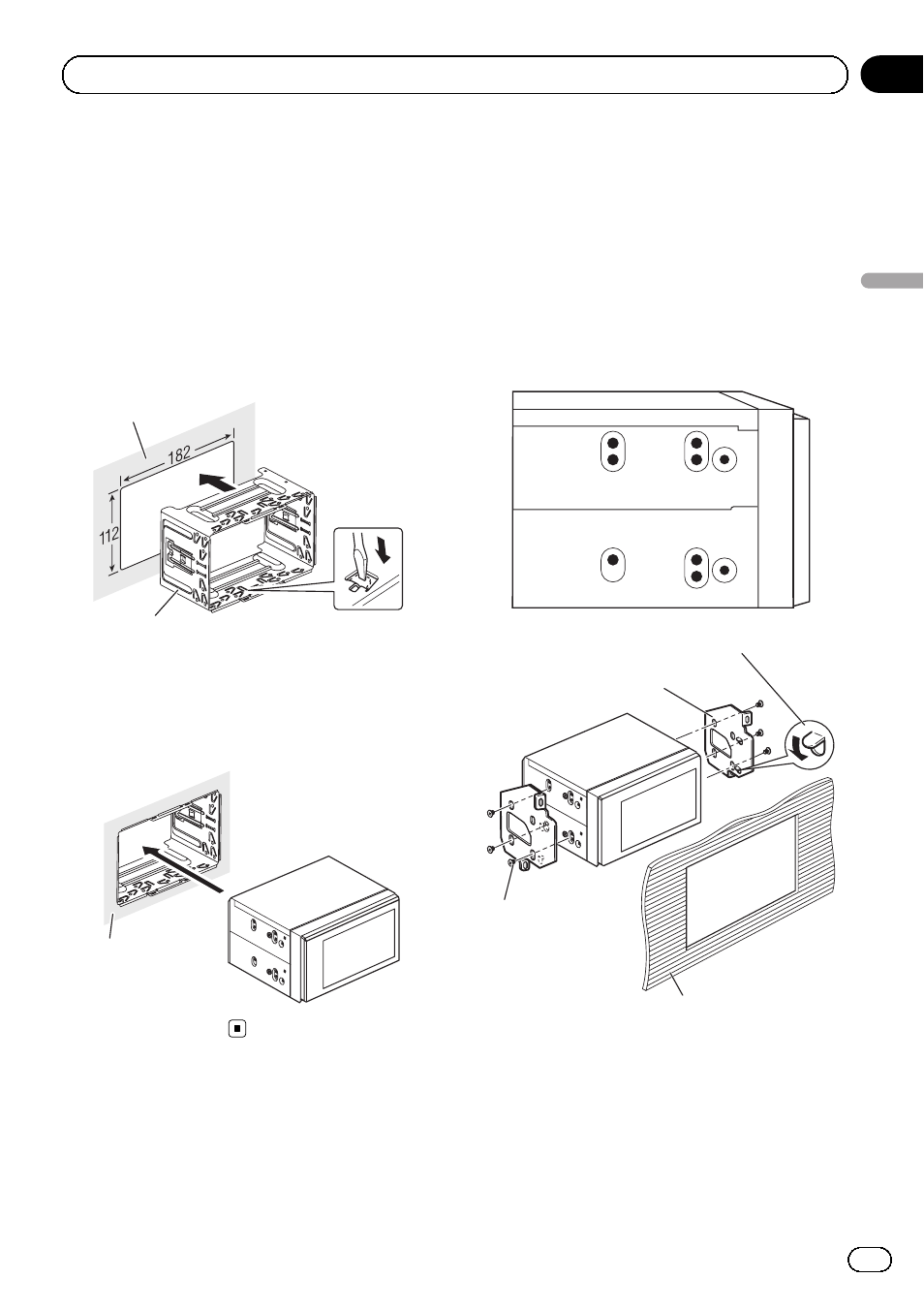

Installation avec le support
1 Installez le support dans le tableau de
bord.
Une fois le support installé dans le tableau de
bord, sélectionnez et courber les pattes en
fonction de l
’épaisseur du tableau de bord.
(Fixez cet appareil aussi fermement que pos-
sible à l
’aide des pattes supérieures et infé-
rieures. Afin de fixer fermement l
’appareil,
courbez les pattes de 90 degrés.)
1
2
1 Tableau de bord
2 Support
(pièce fournie)
2 Installez cet appareil.
1
1 Tableau de bord
Installation à l
’aide des
trous de vis sur les côtés de
l
’appareil
% Fixation de l’appareil sur le support de
montage radio d
’usine.
Positionnez l
’appareil de sorte que les trous
des vis soient alignés avec les trous des vis
sur le support, puis serrez les vis aux 3 empla-
cements de chaque côté de l
’appareil.
1
2
4
3
1 Courbez la languette vers le bas si elle
gêne.
2 Support de montage radio d’usine
3 Vis taraudeuse (5 mm × 8 mm)
4 Tableau de bord ou console
Fr
23
Section
Français
02 Installation
