Nederlands
DIN Achter-montage
1. Buig de bovenkant en de onderkant
van de afwerkingsrand naar
buiten om deze te verwijderen.
Druk de afwerkingsrand op het
toestel tot deze vastklikt wanneer
u de afwerkingsrand weer vast
maakt. (Als de afwerkingsrand
ondersteboven gehouden wordt, zal
deze niet goed passen.)
• De afwerkingsrand is makkelijker los te maken
wanneer het voorpaneel verwijderd is.
2. Bepaal welke gaatjes in de beugel
en in de zijkant van het toestel met
elkaar overeenkomen.
3. Gebruik twee schroeven aan elke
kant.
•
Gebruik schroeven met platte kop (5 mm ×
8 mm) of verzinkbare kop (5 mm × 9 mm),
afhankelijk van de vorm van de schroefgaatjes
in de beugel.
Dashboard of console
Fabrieksmontagebeugel of-steun
voor bevestiging radio e.d.
Afwerkingsrand
Schroef
Установка Pycckий
Примечание
• Проверьте все соединения и системы перед
окончательной установкой.
• Не используйте неразрешенные части.
Использование неразрешенных частей может
стать причиной неисправной работы.
• Проконсультируйтесь с вашим дилером, если
установка требует просверливания отверстий
или других модификаций вашего транспортного
средства.
• Не устанавливайте устройство там, где:
— оно может служить препятствием работы
транспортного средства.
— оно может стать причиной повреждения
пассажира в результате внезапной
остановки.
• Полупроводниковый лазер будет поврежден,
если он перегреется. Устанавливайте данное
устройство вдали от горячих мест, таких как
рядом с выпуском нагревателя.
• Оптимальное изображение не получается, когда
устройство установлено под углом меньше чем
60°.

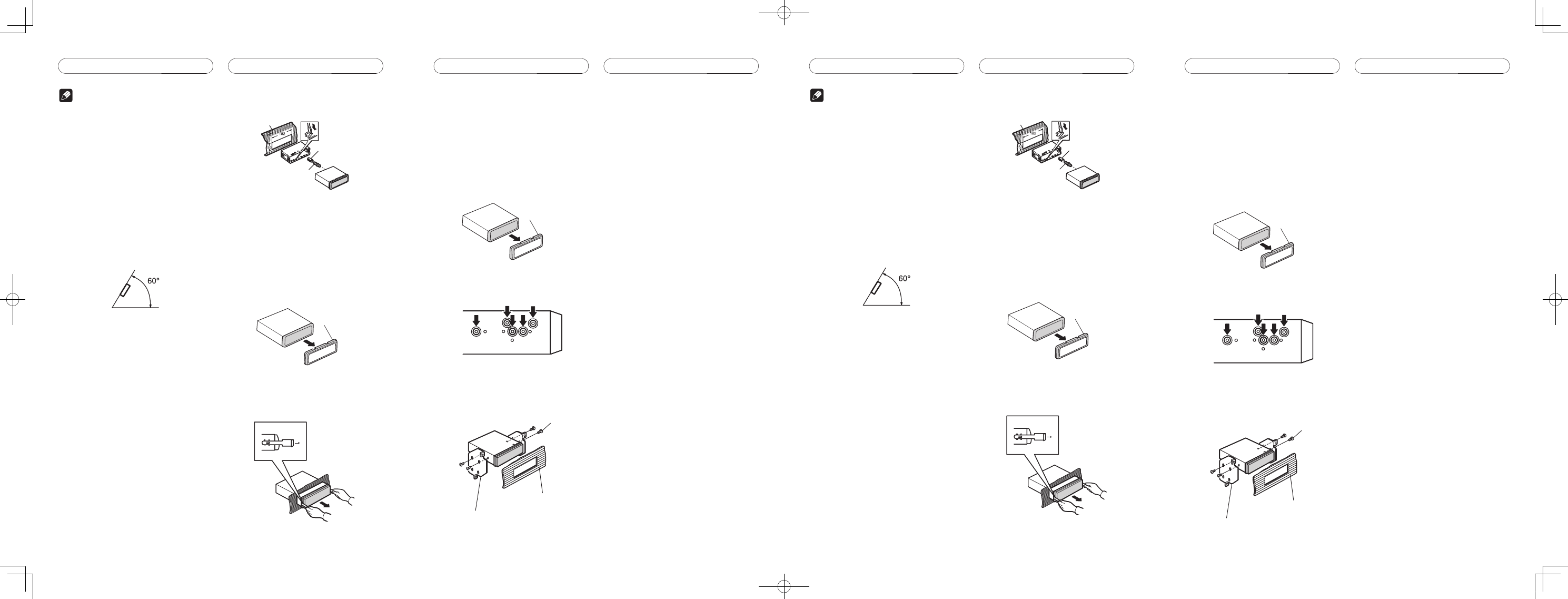

Переднее/Заднее крепление
по стандарту DIN
Крепление данного устройства можно
выполнять как “спереди” (стандартное
переднее крепление DIN), так и “сзади”
(заднее крепление DIN с использованием
резьбовых отверстий для винтов,
расположенных по бокам рамы устройства).
Более подробная информация приведена
ниже в иллюстрированном описании методов
установки.
Переднее крепление по
стандарту DIN
Установка с резиновой втулкой
1. Вставьте монтажный рукав в
переднюю панель.
• Когда устанавливаете в неглубокое
пространство, используйте предусмотренный
монтажный рукав. Если позади устройства
имеется достаточное пространство,
используйте предусмотренный заводом
монтажный рукав.
2. Закрепите монтажный рукав,
используя отвертку, чтобы согнуть
металлические ушки (90°) на
место.
3. Установите устройство как
показано на иллюстрации.
Удаление Устройства
1. Оттяните верх и низ ластичного
ободка наружу, чтобы вытащить
его. Когда повторно присоединяете
ластичный ободок, вдавите
его в устройство, пока он не
щелкнет. (Если ластичный ободок
присоединен верхней стороной
вниз, то он не будет подогнан
должным образом).
• Вытащить ластичный ободок легче, если
передняя панель опущена.
2. Вставьте предусмотренные
ключи для извлечения в обе
стороны устройства, пока они не
защелкнутся на место.
3. Вытяните устройство из передней
панели.
Передняя панель Монтажный рукав
Резиновая втулка
Винт
Ластичный ободок
Заднее крепление по стандарту
DIN
1. Оттяните верх и низ ластичного
ободка наружу, чтобы вытащить
его. Когда повторно присоединяете
ластичный ободок, вдавите
его в устройство, пока он не
щелкнет. (Если ластичный ободок
присоединен верхней стороной
вниз, то он не будет подогнан
должным образом).
• Вытащить ластичный ободок легче, если
передняя панель опущена.
2. Подберите подходящее место,
где отверстия на скобе и стороне
устройства будут совпадать.
3. Затяните два винта на каждой
стороне.
• Используйте винты со сферической головкой
(5 мм × 8 мм) или винты с потайной головкой
(5 мм × 9 мм), в зависимости от формы
отверстий в скобе.
Передняя панель
или консоль
Заводская скоба для
крепления радиоприемника
Ластичный ободок
Винт
Installatie
Opmerking
• Controleer alle aansluitingen en systemen voor de
uiteindelijke installatie.
• Gebruik geen ongeautoriseerde onderdelen.
Gebruik van niet-goedgekeurde onderdelen kan
leiden tot storingen.
• Raadpleeg uw dealer als u voor de installatie
gaten moet boren of andere wijzigingen aan het
voertuig zelf moet aanbrengen.
• Installeer dit toestel in geen geval op een locatie
waar:
— het de besturing van het voertuig kan
hinderen.
— het een passagier zou kunnen verwonden bij
een noodstop.
• De halfgeleider laser zal kapot gaan als deze
oververhit raakt. Installeer dit toestel niet in de
buurt van zeer warme plekken, zoals bij een
verwarmingsrooster.
• De optimale prestaties worden verkregen wanneer
het toestel geïnstalleerd wordt onder een hoek van
minder dan 60º.
DIN Voor/achter montage
Dit toestel kan op de juiste manier worden
vastgemaakt aan de voorkant (conventionele
DIN montage) of aan de achterkant
(DIN achtermontage, met behulp van de
schroefgaatjes aan de zijkanten van het chassis
van het toestel). Voor details verwijzen we u
naar de volgende installatiemethoden.
DIN Voor-montage
Installatie met het rubber
tussenstuk
1. Steek de bevestigingskraag in het
dashboard.
• Gebruik een andere bevestigingskraag bij
installatie op een relatief ondiepe locatie. Als
er genoeg ruimte achter het toestel is, kunt u
de standaard meegeleverde bevestigingskraag
gebruiken.
2. Zet de bevestigingskraag vast door
met behulp van een schroevendraaier
de metalen lipjes te verbuigen (90°).
3. Installeer het toestel zoals u kunt
zien op de afbeelding.
Verwijderen van het toestel
1. Buig de bovenkant en de onderkant
van de afwerkingsrand naar
buiten om deze te verwijderen.
Druk de afwerkingsrand op het
toestel tot deze vastklikt wanneer
u de afwerkingsrand weer vast
maakt. (Als de afwerkingsrand
ondersteboven gehouden wordt, zal
deze niet goed passen.)
• De afwerkingsrand is makkelijker los te maken
wanneer het voorpaneel verwijderd is.
2. Steek de meegeleverde
ontgrendelingsstrips in beide
zijkanten van het toestel tot deze
vastklikken.
3. Trek het toestel uit het dashboard.
Dashboard
Bevestigingskraag
Rubber tussenstuk
Schroef
Afwerkingsrand
