Page 83

! Для затягивания и ослабления винта

контактной клеммы усилителя и для за-

тяжки крепления провода используйте

входящий в комплект поставки шести-

гранный ключ. Будьте осторожны, не за-

тягивайте этот винт слишком сильно —

можно повредить провод.

Подключение клеммыпитания

ПРЕДУПРЕЖДЕНИЕ

Если провод, идущий от аккумулятора, слабо

закреплен на клемме с помощью винтов, то

это может вызвать перегрев, неполадки в ра-

боте устройства и травмы, включая неболь-

шие ожоги.

! Используйте только рекомендованный

провод для подключения к аккумулято-

ру и провод заземления (приобретаются

отдельно). Подключите провод, пред-

назначенный для подключения к акку-

мулятору, к положительной (+) клемме

аккумулятора автомобиля, а провод за-

земления – к корпусу автомобиля.

! Рекомендуемые размеры проводов

(AWG: American Wire Gauge, американ-

ский калибр проводов) указаны ниже.

Провод для подключения к аккумулято-

ру, провод заземления и приобретае-

мый отдельно провод прямого

заземления должны быть одного разме-

ра.

! Для подключения громкоговорителей

используйте провод калибра от 8 AWG

до 16 AWG.

Калибр провода для подключения к

аккумулятору и провода заземления

Длина провода

Калибр провода

менее 3,6 м

6 AWG

менее 6,4 м

4 AWG

1 Проложите провод, предназначен-

ный для подключения к аккумулятору,

из отсека двигателя в салон автомоби-

ля.

! При сверлении отверстия для прокладки

проводов в корпусе автомобиля и про-

кладке через него провода будьте осто-

рожны, следите за тем, чтобы не

произошло короткого замыкания в ре-

зультате повреждения провода об ос-

трые края или шероховатости

отверстия.

После подключения всех проводов усили-

теля последним подключите провод, иду-

щий от клеммы усилителя к

положительной (+) клемме аккумулятора.

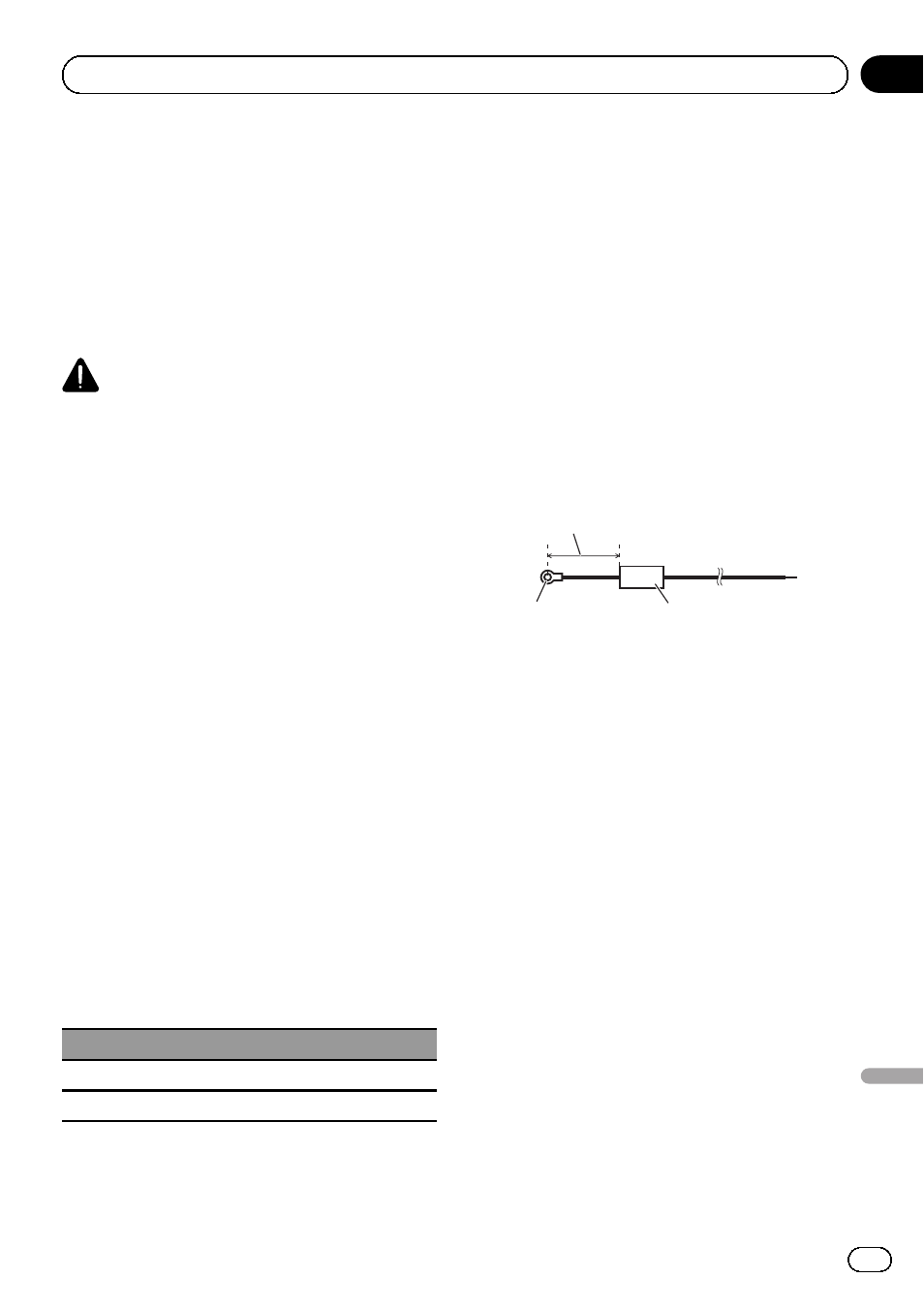

Положительная (+) клемма

Провод для подключения к аккумулято-

ру (приобретается отдельно)

Максимальная длина провода от пред-

охранителя до положительной + клем-

мы аккумулятора составляет 30 см.

Плавкий предохранитель 100 A (GM-

D8601) / 150 A (GM-D9601) (приобретает-

ся отдельно)

Для каждого усилителя требуется от-

дельный предохранитель на 100 A (GM-

D8601) / 150 A (GM-D9601).

Раздел

Ру

сский

Подключение устройств
