Page 82

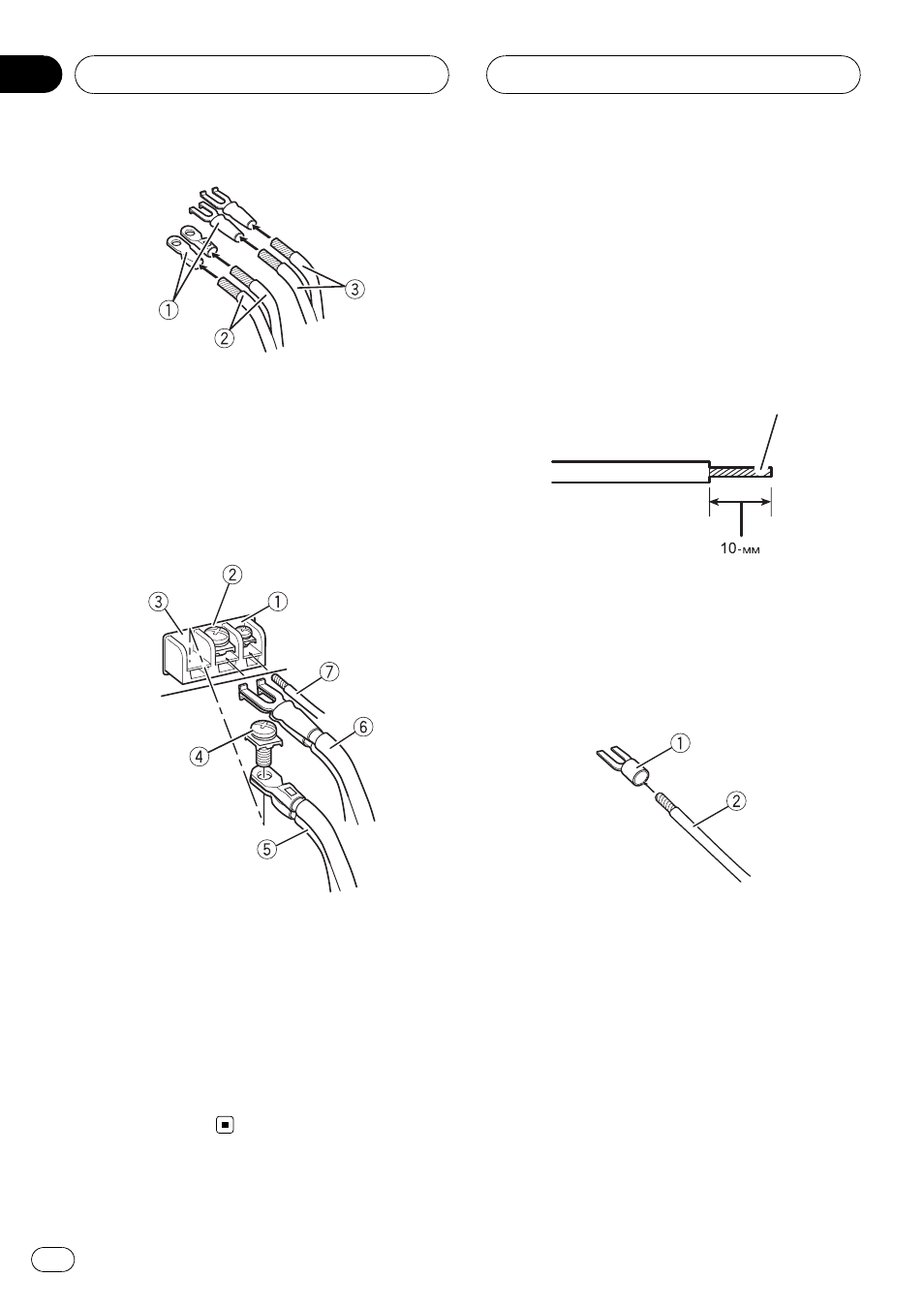

1 Наконечник
2 Провод для подключения к аккумулято-

ру

3 Провод заземления

4 Подключите провода к клеммам.

Плотно закрепите провода на клеммах с

помощьювинтов.

1 Клемма системы дистанционного

управления

2 Клемма заземления GND
3 Клемма питания
4 Клеммные винты
5 Провод для подключения к аккумулято-

ру

6 Провод заземления
7 Провод системы дистанционного

управления

Подключение проводов к

выходным клеммам

громкоговорителей

1 С помощью кусачек или режущего

инструмента очистите от изоляции

примерно 10-мм участок провода и

скрутите его.

Скрутить

2 Наденьте наконечники на концы про-

водов громкоговорителя. Наконечники

в комплект поставки не входят.

С помощьюплоскогубцев или аналогично-

го инструмента закрепите наконечники на

проводах.

1 Наконечник
2 Провод громкоговорителя

3 Подключите провода громкогово-

рителя к выходным клеммам громкого-

ворителя.

Плотно закрепите провода громкогово-

рителя на клеммах с помощьювинтов.

Подключение устройств

Раздел
