Anschluss der Lautsprecher und Eingangskabel
Der Lautsprecher-Ausgabe-Modus kann auf Vier-Kanal, Drei-Kanal
(Stereo + Mono) oder Zwei-Kanal (Stereo , Mono) eingestellt werden.
Schliessen Sie den Lautsprecherkabel an, um der Tonart anzupassen,
gemäß folgenden Bildern.

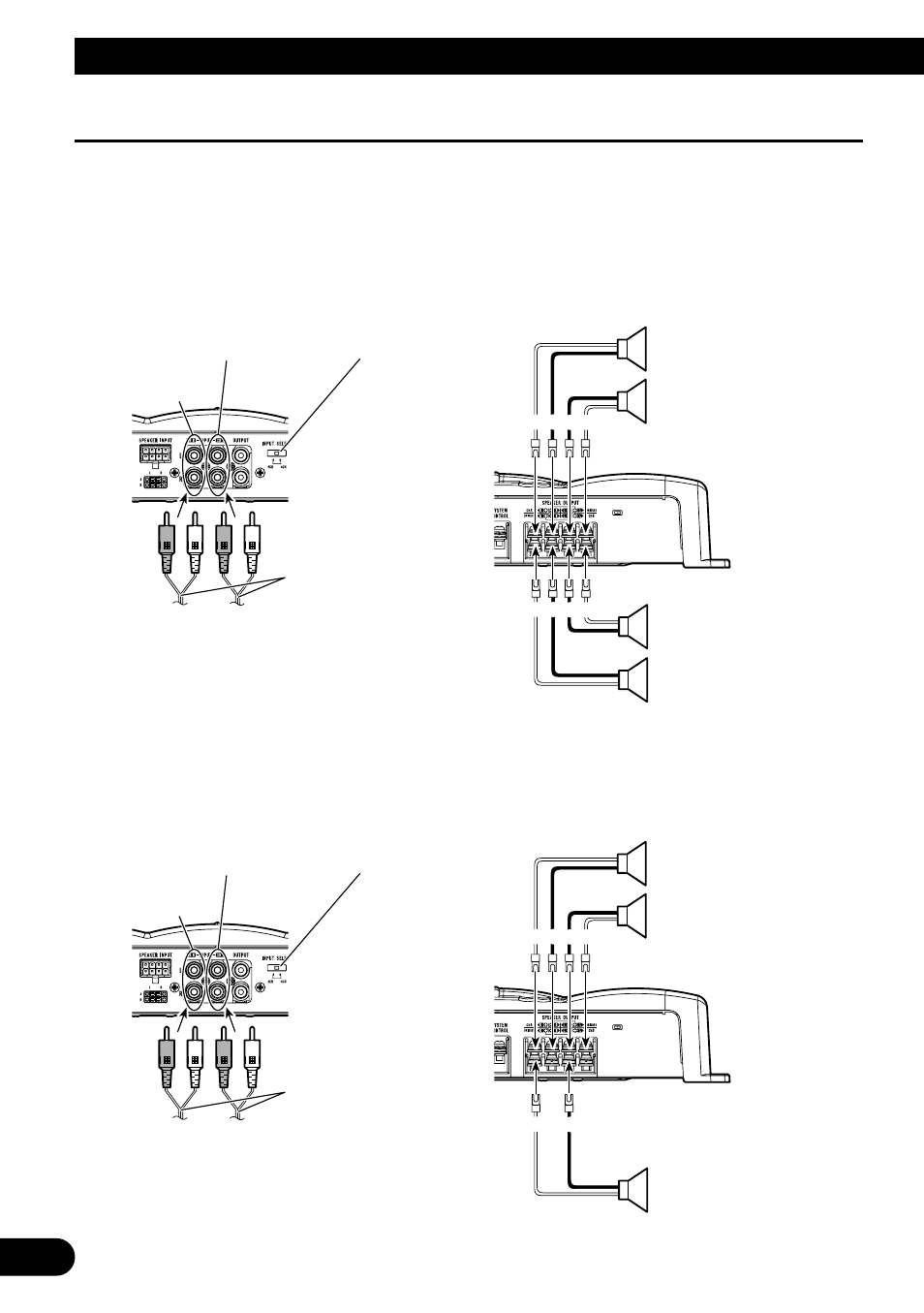

Vier-Kanal-Modus
Drei-Kanal-Modus
+
+
≠
≠
+
≠
+
≠
+
≠
≠
+
≠
+
9
Anschluss der Einheit
(Links)
Lautsprecher
Ausgang B
(Rechts)
(Rechts)
Lautsprecher
Ausgang A
(Links)
Eingangs-Wahlschalter
Für Zwei-Kanal-
Eingang diesen
Schalter nach links
legen. Für Vier-Kanal-
Eingang diesen
Schalter nach rechts
legen.
RCA-
Eingangsbuchse A
RCA-
Eingangsbuchse B
Anschlusskabel mit
RCA-Stiftsteckern
(separat erhältlich)
Von der Autostereoanlage (RCA-Ausgang)
Wenn nur ein Eingangsstecker verwendet wird,
wie etwa wenn die Autostereoanlage nur einen
Ausgang (RCA-Ausgang) hat, stecken Sie den
Stecker in die RCA-Eingangsbuchse A und
lassen Sie die RCA-Eingangsbuchse B unbelegt.
Lautsprecher
Ausgang B (Mono)
(Rechts)
Lautsprecher
Ausgang A
(Links)
Eingangs-Wahlschalter
Für Zwei-Kanal-Eingang
diesen Schalter nach
links legen. Für Vier-
Kanal-Eingang diesen
Schalter nach rechts
legen.
RCA-
Eingangsbuchse A
RCA-
Eingangsbuchse B
Anschlusskabel mit
RCA-Stiftsteckern
(separat erhältlich)
Von der Autostereoanlage (RCA-Ausgang)
Wenn nur ein Eingangsstecker verwendet wird,
wie etwa wenn die Autostereoanlage nur einen
Ausgang (RCA-Ausgang) hat, stecken Sie den
Stecker in die RCA-Eingangsbuchse A und
lassen Sie die RCA-Eingangsbuchse B unbelegt.
