Black plate (16,1)

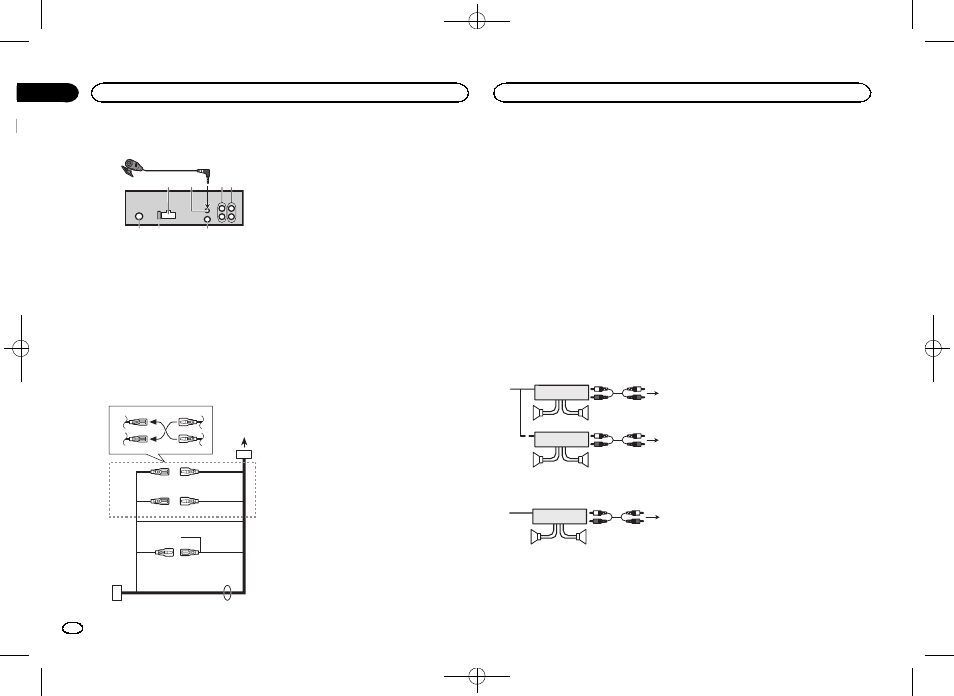

Esta unidad
1
3
2
6 7 8
4 5
1 Entrada del cable de alimentación
2 Entrada del micrófono
3 Micrófono (4 m)
4 Salida trasera o salida de subgraves
5 Salida frontal (solo DEH-X5600BT)
6 Entrada de la antena
7 Fusible (10 A)
8 Entrada remota conectada
Es posible conectar un adaptador de mando
a distancia físicamente conectado (se vende
por separado).
Cable de alimentación
1
3
3
2
4
4
5
5
6
6
b
8
9
7
a
d
c
1 A la toma del cable de alimentación
2 Según el tipo de vehículo, las funciones de
3 y 5 pueden ser diferentes. En este caso,
conecte
4 a 5 y 6 a 3.
3 Amarillo
Reserva (o accesorio)
4 Amarillo
Conectar al terminal de alimentación cons-
tante de 12 V.
5 Rojo
Accesorio (o reserva)
6 Rojo
Conectar al terminal controlado por la llave
de encendido (12 V CC).
7 Conecte entre sí los cables del mismo color.
8 Negro (Toma de tierra del chasis)
9 Azul/blanco
La posición de las patillas del conector ISO
será diferente según el tipo de vehículo. Co-
necte
9 y b cuando la patilla 5 sea del tipo
control de antena. En otro tipo de vehículo,
no se deben conectar nunca
9 y b.
a Azul/blanco
Conectar al terminal de control del sistema
del amplificador de potencia (máx. 300 mA
12 V CC).
b Azul/blanco
Conectar al terminal de control del relé de la
antena automática (máx. 300 mA 12 V CC).
c Cables de altavoces
Blanco: delantero izquierdo +
Blanco/negro: delantero izquierdo *
Gris: delantero derecho +
Gris/negro: delantero derecho *
Verde: trasero izquierdo + o altavoz de sub-
graves +
Verde/negro: trasero izquierdo * o altavoz de
subgraves *
Violeta: trasero derecho + o altavoz de sub-
graves +
Violeta/negro: trasero derecho * o altavoz
de subgraves *
d Conector ISO
En algunos vehículos, el conector ISO puede
estar dividido en dos. En este caso, asegúre-
se de conectar los dos conectores.
Notas
! Cambie la configuración inicial de esta uni-
dad (consulte el manual de instrucciones).
La salida de graves de esta unidad es mo-
noaural.
! Al usar un altavoz de subgraves de 70 W
(2 W), conecte el mismo a los cables violeta y
violeta/negro de esta unidad. No conecte
nada al cable verde ni al verde/negro.
Amplificador de potencia
(se vende por separado)
Realice estas conexiones cuando utilice el am-
plificador opcional.
DEH-X5600BT








1
1
3
2
4
5 5
3
2
6
7 7
DEH-4600BT




1 3
2
6
7 7
1 Control remoto del sistema
Conexión a cable azul/blanco.
2 Amplificador de potencia (se vende por sepa-
rado)
3 Conectar con cables RCA (se venden por se-
parado)
4 Salida delantera
5 Altavoz delantero
6 A la salida trasera o salida de subgraves
7 Altavoz trasero o altavoz de subgraves
Conexiones
