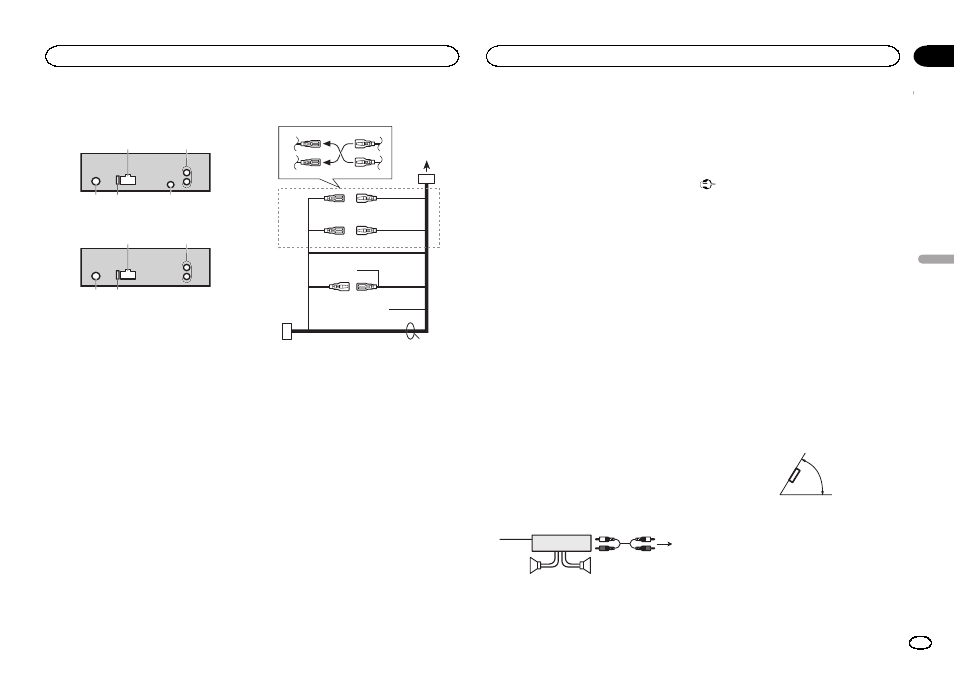

Questa unità
DEH-142UB, DEH-140UB e DEH-140UBB
1
3 4 5
2
DEH-141UB
1
3 4
2
1 Ingresso cavo di alimentazione
2 Uscita posteriore
3 Ingresso antenna
4 Fusibile (10 A)
5 Ingresso remoto cablato
È possibile collegare un adattatore per tele-
comando cablato (venduto a parte).
Cavo di alimentazione
1
3
3
2
4
4
5
5
6
6
b
8
9
7
a
e
d
c
1 All’ingresso del cavo di alimentazione
2 A seconda del tipo di veicolo, la funzione di
3 e 5 potrebbe essere diversa. In questo
caso, accertarsi di collegare
4 a 5 e 6 a 3.
3 Giallo
Riserva (o accessorio)
4 Giallo
Collegare al terminale di alimentazione co-
stante 12 V.
5 Rosso
Accessorio (o riserva)
6 Rosso
Collegare al terminale controllato dall ’inter-
ruttore di accensione (12 V CC).
7 Collegare insieme i cavi dello stesso colore.
8 Nero (messa a terra telaio)
9 Blu/bianco
La posizione dei pin del connettore ISO sarà
diversa a seconda del tipo di veicolo. Collega-
re
9 e b quando il Pin 5 è del tipo controllo
antenna. In un altro tipo di veicolo, non colle-
gare mai
9 e b.
a Blu/bianco
Collegare al terminale di controllo del siste-
ma dell
’amplificatore di potenza (max.
300 mA 12 V CC).
b Blu/bianco
Collegare al terminale di controllo del relè
dell
’antenna automatica (max. 300 mA 12 V
CC).
c Giallo/nero
Solo per i modelli DEH-142UB, DEH-140UB e
DEH-140UBB.
Se si utilizza un apparecchio dotato di funzio-
ne di silenziamento, collegare questo cavo al
cavo di silenziamento audio di tale apparec-
chio. In caso contrario, non collegare il cavo
di silenziamento audio.
d Cavi altoparlanti
Bianco: Anteriore sinistro +
Bianco/nero: Anteriore sinistro *
Grigio: Anteriore destro +
Grigio/nero: Anteriore destro *
Verde: Posteriore sinistro +
Verde/nero: Posteriore sinistro *
Viola: Posteriore destro +
Viola/nero: Posteriore destro *
e Connettore ISO
In alcuni veicoli, il connettore ISO potrebbe
essere diviso in due. In questo caso, accertar-
si di collegare entrambi i connettori.
Amplificatore di potenza
(venduto a parte)
Eseguire questi collegamenti quando si usa
l
’amplificatore opzionale.




1 3
2
4
5 5
1 Telecomando sistema
Collegare al cavo Blu/bianco.
2 Amplificatore di potenza (venduto a parte)
3 Collegare con cavi RCA (venduti a parte)
4 All’uscita posteriore
5 Altoparlante posteriore
Installazione
Importante
! Controllare tutti i collegamenti e i sistemi
prima dell ’installazione finale.
! Non utilizzare componenti non approvati,
poiché potrebbero provocare malfunziona-
menti.
! Consultare il rivenditore se l’installazione ri-
chiede la trapanatura di fori o altre modifiche
del veicolo.
! Non installare questa unità se:
— potrebbe interferire con il funzionamento del
veicolo.
— potrebbe procurare lesioni al passeggero in
caso di arresto improvviso del veicolo.
! Se si surriscalda il laser a semiconduttore
potrebbe subire danni. Non installare questa
unità in luoghi soggetti a surriscaldamento,
come in prossimità delle bocchette dell
’im-
pianto di riscaldamento.
! Le prestazioni ottimali si ottengono quando
l ’unità viene installata con un’angolazione in-
feriore a 60°.
60°
