Hinweis
Bei manchen Fahrzeugtypen kann es eine Lücke
zwischen der Einheit und dem Armaturenbrett
geben. Verwenden Sie in diesem Fall den mitge-
lieferten Rahmen zur Überbrückung des Ab-
stands.

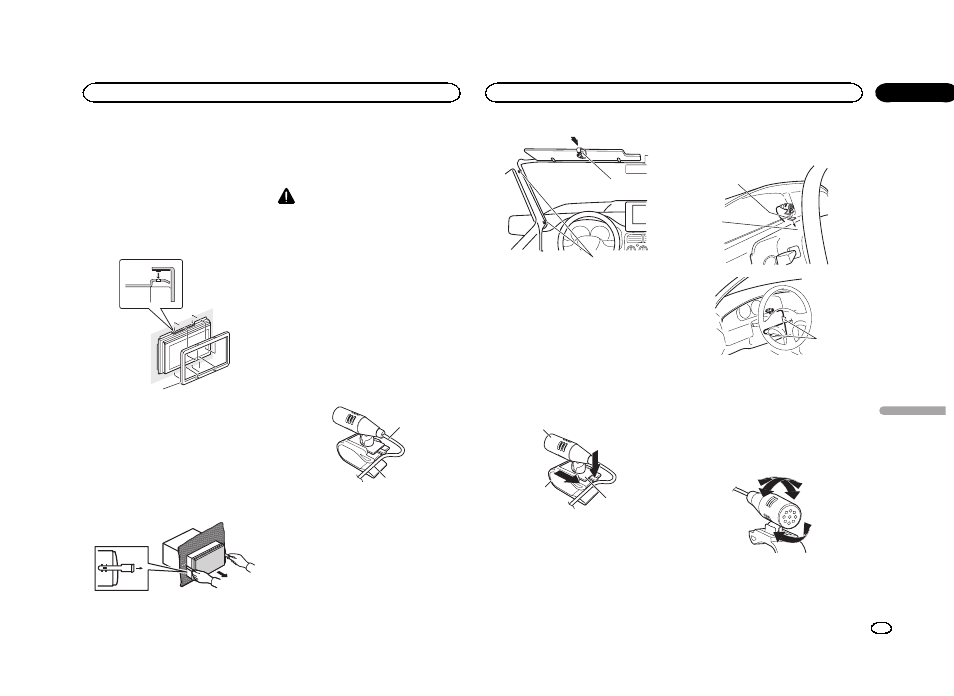

Entfernen des Geräts
1 Entfernen Sie den Einpassungsring.
1
1 Einpassungsring
! Bei entriegelter Bedienfläche lässt sich der
Einpassungsring einfacher erreichen.
2 Führen Sie die mitgelieferten Extrak-
tionsschlüssel an beiden Geräteseiten ein,
bis sie in der richtigen Position einrasten.
3 Ziehen Sie das Gerät aus dem Armaturen-
brett.
Installieren des Mikrofons
(Funktion von AVH-X5500BT/AVH-X3500DAB/
AVH-X2500BT)
VORSICHT
Eine Führung des Mikrofonkabels um die Lenk-
säule oder den Schalthebel kann sich als über-
aus gefährlich erweisen. Achten Sie bei der
Installation des Geräts stets darauf, dass die
Lenkung des Fahrzeugs in keiner Weise behin-
dert wird.
Hinweis
Wählen Sie für die Anbringung des Mikrofons
eine Position und Ausrichtung, die eine prob-
lemlose Erfassung der Stimme der das System
bedienenden Person ermöglicht.
Befestigen des Mikrofons an der
Sonnenblende
1 Führen Sie das Mikrofonkabel durch die
Nute.
1
2
1 Mikrofonkabel
2 Nute
2 Befestigen Sie den Mikrofonclip an der
Sonnenblende.
Bringen Sie den Mikrofonclip bei hochgeklapp-
ter Sonnenblende an. (Durch das Herunterklap-
pen der Sonnenblende wird die Erfassungsrate
bei der Sprachbedienung reduziert.)
1
2
1 Mikrofonclip
2 Klammer
Verwenden Sie nach Bedarf zusätzliche, se-
parat erhältliche Klammern, um das Kabel
im Fahrzeug zu sichern.
Befestigen des Mikrofons an der
Lenksäule
1 Lösen Sie die Mikrofon-Basisstation von
der Mikrofonklammer.
Um die Mikrofon-Basisstation vom Mikrofonclip
abzunehmen, verschieben Sie die Basisstation.
1
2
3
1 Mikrofon
2 Mikrofonclip
3 Mikrofon-Basisstation
2 Bringen Sie das Mikrofon an der Lenksäu-
le an.
1
2
3
1 Doppelseitiges Klebeband
2 Befestigen Sie das Mikrofon an der Rückseite
der Lenksäule.
3 Klammer
Verwenden Sie nach Bedarf zusätzliche, se-
parat erhältliche Klammern, um das Kabel
im Fahrzeug zu sichern.
Anpassen des Mikrofonwinkels
Der Mikrofonwinkel kann angepasst werden.
