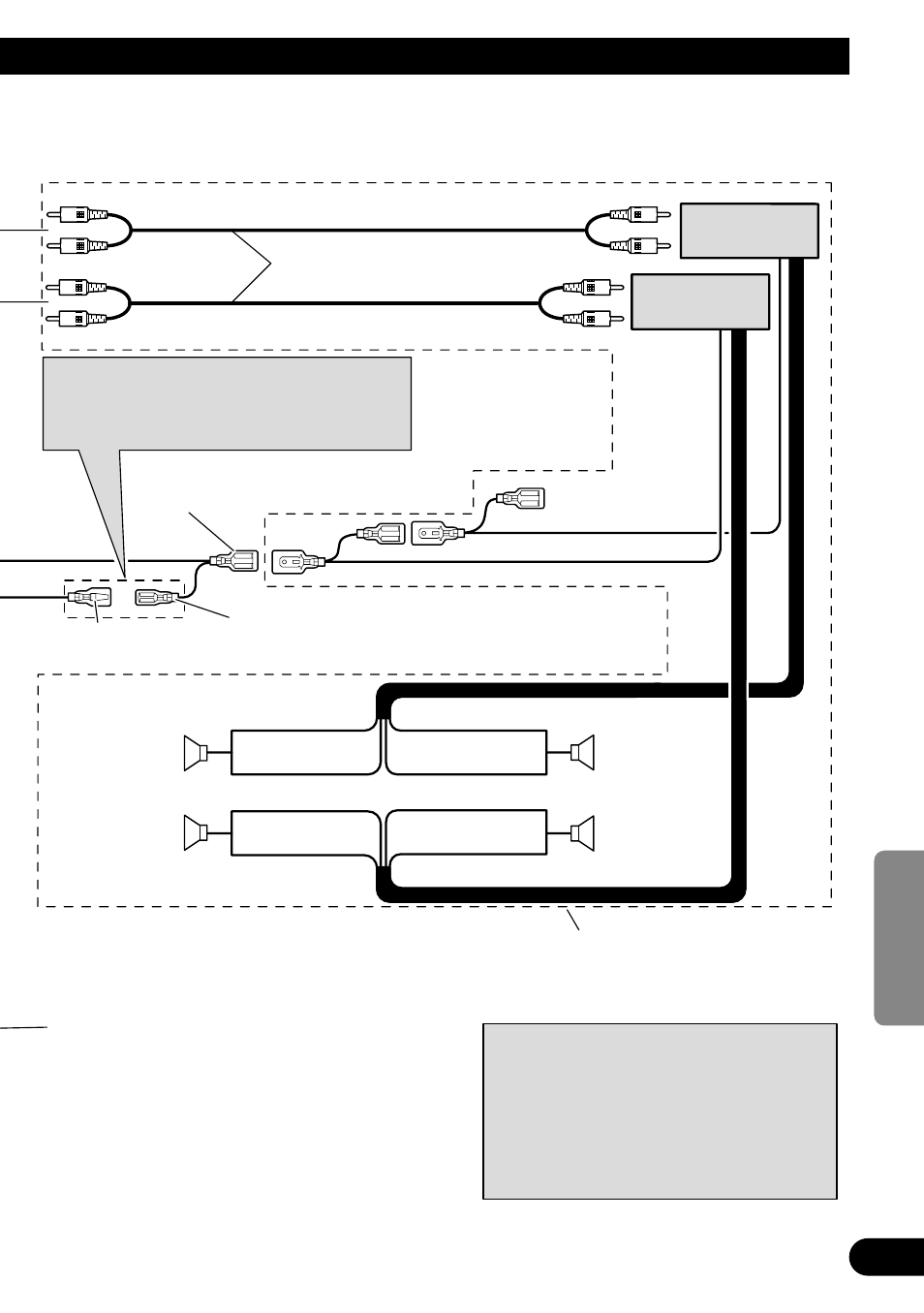

Cavi diffusore
Bianco
: Anteriore sinistro +
Bianco/nero : Anteriore sinistro ≠
Grigio
: Anteriore destro +
Grigio/nero : Anteriore destro ≠
Verde
: Posteriore sinistro + o Subwoofer +
Verde/nero : Posteriore sinistro ≠ o Subwoofer ≠
Violetto
: Posteriore destro + o Subwoofer +
Violetto/nero : Posteriore destro ≠ o Subwoofer ≠
Blu/bianco (6*)
Blu/bianco (7*)
Al terminale di controllo del relè dell’antenna ad
alzo automatico (max. 300mA, 12 V di c.c).
Comando a distanza del sistema
Blu/bianco
Al terminale di controllo del sistema dell’ampli-
ficatore di potenza (max. 300 mA, 12 V di c.c).
Cavi di collegamento con
spine a terminale RCA
(venduto separatamente)
Diffusore
anteriore
Sinistra
Diffusore
anteriore
Diffusore pos-
teriore o
Subwoofer
Destra
Eseguire questi collegamenti nel caso
in cui si faccia uso di un diverso
amplificatore (venduto separatamente).
Fig. 2
Nota:
Se, invece dell’altoparlante posteriore, si colle-
ga un subwoofer a questo apparecchio, cam-
biare la predisposizione dell’uscita posteriore
nelle predisposizioni iniziali. (Vedere il man-
uale di istruzioni.)
L’uscita subwoofer di questa unità è di tipo
monofonico.
Amplificatore
(venduto separata-
mente)
La posizione dei poli del connettore ISO differisce in
relazione al tipo di veicolo. Se il polo 5 è del tipo per
il comando dell’antenna, collegare 6* e 7*. Nei
veicoli di altri tipi non collegare mai 6* e 7*.
Amplificatore
(venduto separata-
mente)
Diffusore pos-
teriore o
Subwoofer
