5. New installation prior to finishing the ceiling or wall:

MAKE SURE HOUSING WILL BE FLUSH WITH FIN-

ISHED CEILING OR WALL. Slotted tabs are provided

to locate housing flush with 1/2" ceiling or wall material.

Bend tabs outward 90

0

(Use a screw driver if desired)

and position housing so that tabs rest against bottom

edge of joists (or front of stud). Nail housing to joist or

stud using four nails to ensure a solid, quiet installation.
Ceiling installations:

Tabs on opposite side of hous-

ing can be bent outward to rest on top of 1/2" ceiling

material and provide extra stability. (FIG. 4)

5. Replacement installation:

Position housing so that it is centered in existing

opening. MAKE SURE HOUSING IS FLUSH WITH

FINISHED CEILING OR WALL. After making electri-

cal and ductwork connections (see steps 4, 5 and 6),

nail housing in place. Drive nails through the housing

where indicated by arrows. (FIG. 5)

5. New installation in an existing ceiling or wall:

From above ceiling or behind wall, position housing

against stud or joist. Trace outline of housing on

ceiling or wall material. (FIG. 6) Set housing aside and

cut opening. Place housing in opening such that its

BOTTOM EDGE IS FLUSH WITH FINISHED CEIL-

ING OR WALL. 1/2" ceiling or wall material: Bend tabs

outward 90

0

(use a screwdriver if desired) to rest on

top of ceiling or wall material and provide extra stabil-

ity. Nail in place using four nails to ensure a solid, quiet

installation. (FIG. 7)

6. Install 3" round duct onto damper/duct connector. If rigid

ductwork is used, its seam should be positioned at top of

damper/duct connector. Tape the joint and extend duct-

ing to a wall cap or roof cap. Make sure the damper

operates freely. Ceiling or wall can now be finished.

NOTE: If damper detaches from duct connector, re-

insert it by squeezing duct connector top-to-bottom

while guiding posts on damper flap into holders in

duct connector. The horizontal rib should be on the

outside surface of damper flap and damper flap

should move freely inside of duct connector.

7. Replace the motor plate removed in Step 1. Insert two

motor plate tabs into slots in housing and then pivot

motor plate up until the third tab on plate snaps into

matching slot in housing. Make sure tabs hold motor

plate securely in place. Plug in motor. (FIG. 8)

8. Squeeze grille springs together and insert springs into

slots in motor plate. (FIG. 9) Push grille up against

ceiling or wall. (FIG. 10)

4. Escoja la posición de su ventilador. Para un mayor

rendimiento use el ducto más corto posible y un número

mínimo de codos. Para instalaciones en la pared:

Coloque la unidad de forma que la tapa del humidificador

se cierre cuando la unidad se encuentre apagada.

5. Instalación nueva antes de poner los acabados del

techo o la pared:
ASEGÚRESE DE QUE LA CAJA SE ENCUENTRE AL

NIVEL DEL TECHO O LA PARED. Se proporcionan

pestañas ranuradas para nivelar la caja con 1/2" del techo

o material de la pared. Doble las pestañas hacia afuera

a 90 grados (use un desarmador si asi lo desea) y coloque

la caja de forma que las pestañas descansen contra el

extremo del fondo de los travesaños (o del frente de la

viga). Clave la caja al travesaño usando cuatro clavos

para asegurar una instalación sólida y silenciosa. Insta-
laciones en techos:

las pestañas que se encuentran en

la parte opuesta de la caja pueden doblarse hacia afuera

hasta descansar encima de 1/2 " de material de techo

para proveer estabilidad adicional. (FIG. 4)

5. Instalación de reemplazo:

Coloque la caja de forma que esté centrada en la

abertura existente. ASEGÚRESE DE QUE SE EN-

CUENTRE AL NIVEL DEL TECHO O LA PARED.

Después de hacer las conexiones eléctricas y del ducto

de trabajo (Vea los pasos 4, 5, y 6), clave la caja en el

lugar escogido. Coloque los clavos en los lugares mar-

cados con una flecha. (FIG. 5)

5. Instalación nueva en un techo o pared existentes:

Desde arriba del techo o detrás de la pared, coloque la

caja contra la viga o travesaño. Marque los contornos de

la caja en el material del techo o pared. (FIG. 6) Ponga

de lado la caja y corte la abertura. Coloque la caja en la

abertura de forma que EL EXTREMO DEL FONDO SE

ENCUENTRE A NIVEL CON EL TECHO ACABADO O

LA PARED. 1/2 " de techo o material de pared: Doble las

pestañas 90 grados hacia el exterior (use un desarma-

dor si así lo desea) para descansar encima de techo o

material de pared y proporcionar así una mayor estabi-

lidad. Clave en su lugar utilizando cuatro clavos para

asegurar una instalación sólida y silenciosa. (FIG. 7)

6. Instale ducto redondo de 3" en la conexión del humidi-

ficador/ ducto. Si se utiliza ducto de trabajo rígido, su

costura debera colocarse en la parte superior del humi-

dificador/ducto. Encinte la unión y extienda el ducto

hacia la tapa de la pared o la tapa del techo. Asegúrese

de que el humidificador funciona libremente. El techo o

pared pueden entonces ser acabados.

NOTA: Si la aleta del regulador de tiro se desprende

del conectador del conducto, vuelva a introducirla

comprimiendo el conectador de arriba a bajo al

tiempo que guía los postes de la aleta para

introducirlos en el soporte del conectador. El

saliente horizontal debe quedar en la superficie

externa de la aleta del regulador de tiro, y ésta

debe poder moverse libremente dentro del

conectador del conducto.

7. Reemplace la placa del motor que fue removida en el

paso 1. Inserte dos pestañas de la placa del motor

dentro de las ranuras en la caja y entonces jale usando

la placa del motor como pivote hasta que la tercera pata

de la placa encaja en la ranura correspondiente de la

caja. Asegúrese de que las pestañas sostienen la placa

del motor de forma segura. Conecte el motor. (FIG. 8)

8. Presione conjuntamente los resortes de la parrilla e insér-

telos dentro de las ranuras de la placa del motor. (FIG. 9)

Empuje la parrilla contra el techo o pared. (FIG. 10)

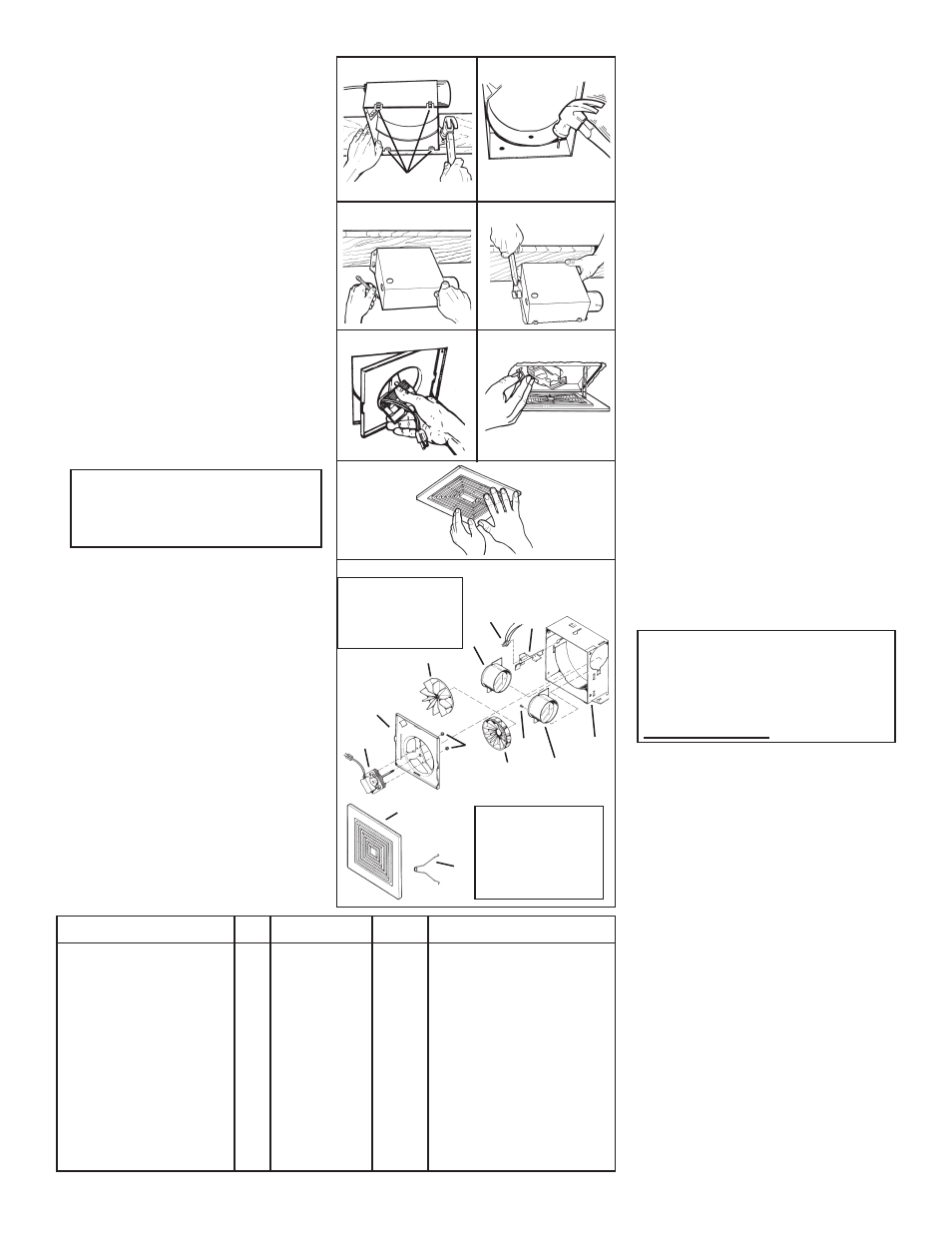

FIG. 4

FIG. 5

12

4

2

7

3

6

8

5

10

11

BROAN ONE YEAR LIMITED WARRANTY

Broan warrants to the original consumer purchaser of its products that such products will
be free from defects in materials or workmanship for a period of one year from the date
of original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED,
INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OF MERCHANTABILITY
OR FITNESS FOR A PARTICULAR PURPOSE.
During this one-year period, Broan will, at its option, repair or replace, without charge, any
product or part which is found to be defective under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS AND
TUBES. This warranty does not cover (a) normal maintenance and service or (b) any
products or parts which have been subject to misuse, negligence, accident, improper
maintenance or repair (other than by Broan), faulty installation or installation contrary to
recommended installation instructions.
The duration of any implied warranty is limited to the one-year period as specified for the
express warranty. Some states do not allow limitation on how long an implied warranty
lasts, so the above limitation may not apply to you.
BROAN’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN’S OPTION, SHALL BE
THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY.
BROAN SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL
DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR
PERFORMANCE. Some states do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitation or exclusion may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which
vary from state to state. This warranty supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan at the address stated below or
telephone: 1-800-637-1453, (b) give the model number and part identification and (c)
describe the nature of any defect in the product or part. At the time of requesting warranty
service, you must present evidence of the original purchase date.
Broan-NuTone LLC, 926 West State Street, Hartford, WI 53027

61574

99041024AC

SERVICE PARTS

KEY

PART NUMBER

NO.

PIEZAS DE SERVICIO

NO.

NO. PIEZ

CÓDIGO

Grille Assembly (Includes Key

1

97011723

1

Ensamble de la parrilla

Nos. 1 & 2)

(Incluye código Nos. 1 y 2)

Grille Spring (2 Required)

2

99140187

2

Resorte de la parrilla

(Son necesarios 2)

Motor (Model 670)

3

99080254

3

Motor (Modelo 670)

Motor (Model 671)

99080255

Motor (Modelo 671)

Motor (Model 688)

97012041

Motor (Modelo 688)

Motor (Model 689)

97012042

Motor (Modelo 689)

Motor Plate

4

98006791

4

Placa del motor

Blower Wheel (Model 670 & 671)

5

99110655

5

Rotor de soplo (Modelos 670 y 671)

Blower Wheel (Model 688 & 689)

6

99111002

6

Rotor de soplo (Modelos 688 y 689)

Nut #6-32 (2 Required)

7

99260428

7

Tuerca No. 6-32 (Son necesarias 2)

Damper/Duct Connector

8

97016377

8

Conexión humidificador/Ducto

(Models 670, 671, 688 & 689)

(Modelos 670, 671, 688 y 689)

Damper/Duct Connector

9

97015577

9

Conexión humidificador/Ducto

(Model 1667HMTL)

(Modelo 1667HMTL)

Receptacle

10

99271252

10

Receptáculo

Wiring Cover

11

98006773

11

Cubierta del alambrado

Housing Assembly

12

97008319

12

Ensamble de la caja

Screw, #8-18

13

99150478

13

Tornillo, #8-18

Always order replacement parts by "PART NUMBER" - not by "KEY NO."

Siempre encargue piezas de reemplazo por "NO. PIEZA" y no por "NO. CÓDIGO"

PIEZAS DE
SERVICIO

SERVICE PARTS

FIG. 6

FIG. 7

FIG. 8

FIG. 9

FIG. 10

TABS

PESTAÑAS

← ← ← ← ←

←←←←←

1

9

13

GARANTÍA BROAN LIMITADA POR UN AÑO

Broan garantiza al consumidor comprador original de sus productos que dichos productos
carecerán de defectos en materiales o en mano de obra por un período de un año a partir
de la fecha original de compra. NO EXISTEN OTRAS GARANTÍAS, EXPRESAS O
IMPLÍCITAS, INCLUYENDO, PERO NO LIMITADAS A, GARANTÍAS IMPLÍCITAS DE
COMERCIALIZACIÓN O APTITUD PARA UN PROPÓSITO PARTICULAR.
Durante el período de un año, y a su propio criterio, Broan reparará o reemplazará, sin
costo alguno cualquier producto o pieza que se encuentre defectuosa bajo condiciones
normales de servicio y uso.
ESTA GARANTÍA NO SE APLICA A TUBOS Y ARRANCADORES DE LÁMPARAS
FLUORESCENTES. Esta garantía no cubre (a) mantenimiento y servicio normales o (b)
cualquier producto o piezas que hayan sido utilizadas de forma errónea, negligente, que
hayan causado un accidente, o que hayan sido mantenidas o reparadas
inapropiadamente(por otras compañías que no sea Broan), instalación defectuosa, o
instalación contraria a las instrucciones de instalación recomendadas.
La duración de cualquier garantía implícita se limita a un período de un año como se
especifica en la garantía expresa. Algunos estados no permiten limitaciones en cuanto
al tiempo de expiración de una garantía implícita, por lo que la limitacíon antes mencionada
puede no aplicarse a usted.
LA OBLIGACIÓN DE BROAN DE REPARAR O REEMPLAZAR, SIGUIENDO EL CRITE-
RIO DE BROAN, DEBERÁ SER EL ÚNICO Y EXCLUSIVO RECURSO LEGAL DEL
COMPRADOR BAJO ESTA GARANTÍA. BROAN NO SERÁ RESPONSABLE POR
DAÑOS ACCIDENTALES, CONSIGUIENTES, O POR DAÑOS ESPECIALES SURGI-
DOS O EN CONEXIÓN CON EL USO O EL RENDIMIENTO DEL PRODUCTO. Algunos
estados no permiten la exclusión o limitación de daños accidentales o consiguientes, por
lo que la limitación antes mencionada puede no aplicarse a usted. Esta garantía le
proporciona derechos legales específicos, y usted puede también tener otros derechos,
los cuales varían de estado a estado. Esta garantía reemplaza todas las garantías
anteriores. Para calificar en el servicio de garantía, usted debe (a) notificar a Broan al
domicilio que se menciona abajo o al telefono: 1-800-637-1453, (b) dar el número del
modelo y la identificación de la pieza y (c) describir la naturaleza de cualquier defecto en
el producto o pieza. En el momento de solicitar servicio cubierto por la garantía, usted debe
presentar evidencia de la fecha original de compra.
Broan-NuTone LLC, 926 West State Street, Hartford, WI 53027 U.S.A.

Replacement parts

can now be ordered

on our website.

Please visit us at

www.Broan.com

Las piezas de

recambio se pueden

ahora pedir en

nuestro Web site.

Visítenos por favor

en www.Broan.com

This manual is related to the following products:
