Page 13
Parrilla de
gas propano
para exteriores,
modelo
nº GBC621C
Si necesita
ayuda llame
al 1-800-762-1142.
No vuelva
al lugar
de compra.
página
7
Instrucciones de Operación
Comprobar si Hay Fugas
Conexiones
del quemador
Asegúrese de
conectar adecuadamente
la válvula
del regulador
al quemador
y la
bombona.
Si alguien
armó la
unidad para
usted,
verifique visualmente
la conexión
entre el
tubo del
quemador y
el orificio.
Asegúrese
de que
el tubo
del quemador
encaja
sobre el
orificio.
ADVERTENCIA:
El no
inspeccionar esta
conexión
o seguir
debidamente
estas instrucciones
puede
causar incendio
o explosión
ocasionando muerte,
graves
lesiones o
daños a
la
propiedad.
Por
favor
, consulte
el dia
grama para
llevar a
cabo correctamente
la instalación.
Si el
tubo del
quemador no
queda a
ras con
el orificio,
por
favor
llame al
1.800.762.1142.
Conexión
de la
Línea de
Gas y
de la
Bombona
Prepare unos
80 ml
de solución
para
comprobar si
hay fugas
mezclando
una parte
de jabón
líquido para
lavar
platos
y tres
partes
de agua.
Asegúrese de
que las
perillas de
control están
en la
posición “OFF”
(a
pagado).
Abra el
gas (ON)
desde la
válvula de
bombona.
Aplique
con una
cuchara la
solución de
verificación de
escapes
en todas
las
ubicaciones marcadas
con “X”.
Si en
cualquier punto
aparecen
burbujas, cierre
la válvula
de la
bombona (OFF),
vuelva
a conectar
la manguera
y verifique
nuevamente. Si
las burbujas
continúan apareciendo
después de
varios ensayos,
desconecte
la fuente
de propano
y llame
al teléfono
1.800.762.1142 para
notificar el
defecto.
Si no
aparecen
burbujas por
un la
pso de
un minuto,
cierre
(OFF) la
válvula de
la
bombona de
gas y
limpie la
solución para
continuar el
proceso.
Operación de
los Quemadores
Principales:
Encendido
1. Abra
la ta
pa.
¡Si intenta
encender
el quemador
con la
tapa cerrada
puede pro
vocar una
explosión!
2. Asegúrese
de que
no hay
nada
que obstruy
a el
flujo de
aire en
la unidad
de gas.
Arañas
y otros
insectos pueden
formar sus
nidos
dentro y
obstruir los
orificios del
quemador/tubo de
venturi.
Un tubo
de quemador
obstruido puede
provocar
un incendio
debajo del
aparato.
3. T
odas las
perillas y
válvulas tienen
que estar
en la
posición “OFF”
(a
pagado).
4. Abra
el gas
desde la
bombona.
5. Oprima
y gire
la perilla
de control
en el
sentido contrario
a las
manecillas del
reloj
para situarlo
en la
posición “HIGH”
(alto).
6. Oprima
la perilla
del dispositivo
de encendido
electrónico y
manténgala así
por 5
segundos para
que el
elemento de
ignición encienda
el quemador
.
7. Si
el quemador
no se
enciende en
5 segundos,
gire
la perilla
de control
a “OFF”
(apa
gado), espere
5 minutos
y repita
el procedimiento
de encendido.
8. En
caso de
que el
elemento de
ignición no
encienda el
quemador, use
una cerilla
encendida colocada
en la
varilla de
encendido que
se acompaña
para encender
los
quemadores manualmente.
Gane
acceso a
los quemadores
por el
espacio entre
la
rejilla de
cocción y
las placas
de calentamiento.
Acerque
la llama
de la
cerilla al
lado
del quemador
.
Importante: Use
siempre la
vara de
encendido que
se inc
luye, cuando
desee encender
los quemadores
con una
cerilla.
9. Después
de encender
el quemador
observe
su llama
y asegúrese
de que
todos los
orificios estén
encendidos y
que la
altura de
la llama
corresponda a
la del
diagrama.
PRECAUCION:
Si la
llama del
quemador se
apaga durante
el
funcionamiento, cierre
el gas
(“OFF”) inmediatamente
y abra
la
tapa durante
5 minutos
para dejar
que la
zona quede
despejada de
gas antes
de volver
a encenderlo.
X
X
X
X
X
Quemadores principales
Válvula de
gas con
orificio
Tubo
venturi del
quemador
Conexiones
de gas
Quemador lateral
Válvula de
gas
con orificio
Conexiones
de gas
Tubo
venturi del
quemador
1/2"
12.7 mm
6.4mm
0mm
1/4"
0"
Quemador
Altura correcta
del quemador
principal
Llama

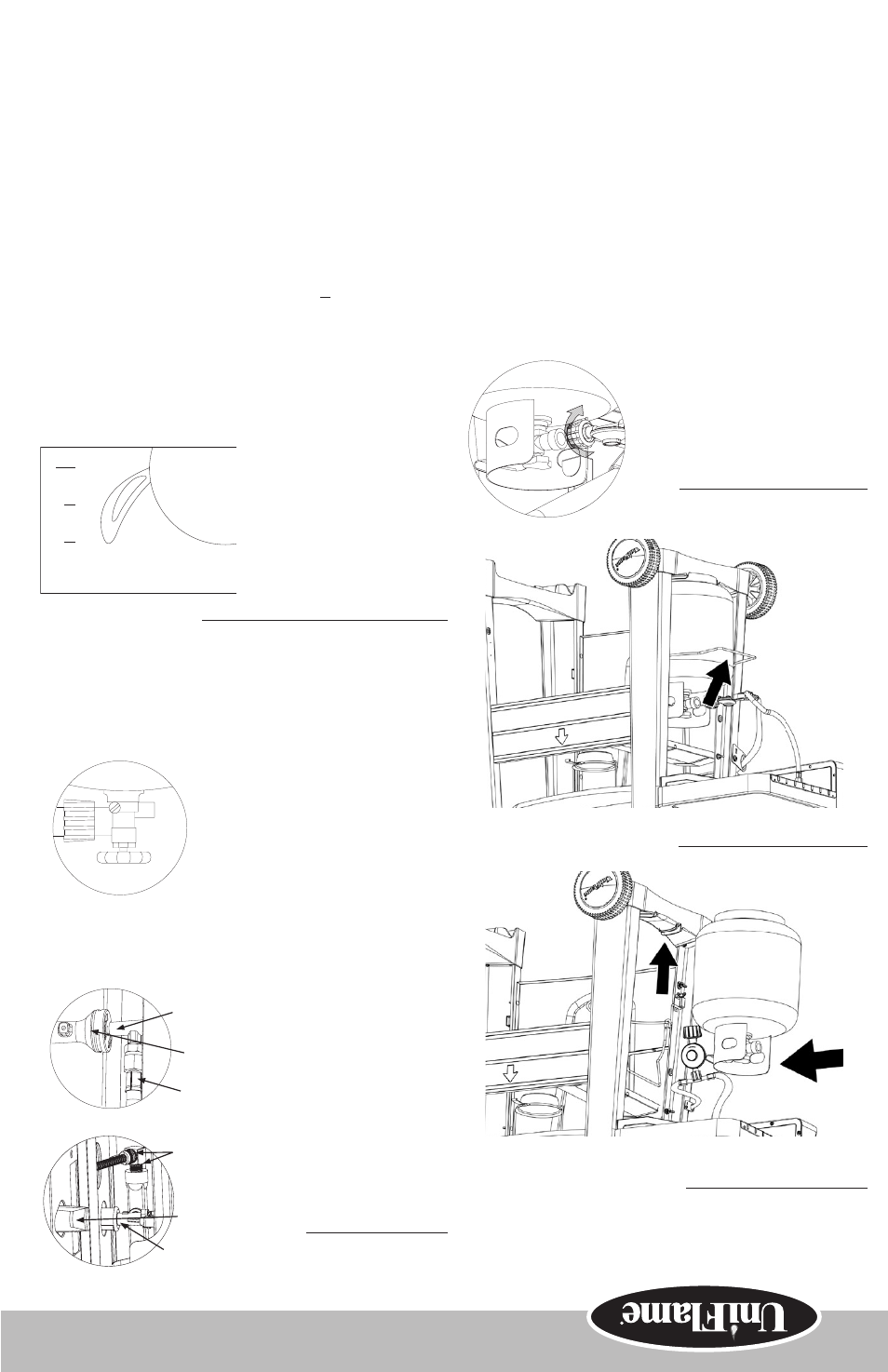

Instalación de la bombona de propano (LP)
Para
operar la
parrilla, se
requiere una
(1) bombona/garrafa
de gas
propano (LP)
de 20
libras/9
kg, estándar
, llenada
con precisión,
con
roscas para
válvula externa.
Inserte la
bombona de
propano
Coloque la
bombona de
propano de
llenado de
precisión en
posición vertical,
en
la abertura
del carro
de manera
que el
sistema quede
dispuesto para
el suministro
de gas
y la
extracción de
vapor
.
Asegure la
bombona de
propano
Asegure la
bombona pasando
el alambre
de retención
por sobre
el hombro
de la
bombona
de gas.
Conecte la
bombona de
propano
Antes de
conectar la
bombona, asegúrese
de que
tanto la
cabeza de
la misma
como la
de la
válvula
del regulador
así como
la cabeza
del quemador
y
sus orificios,
están
libres de
cualquier suciedad.
Conecte la
línea de
gas a
la bombona
girando la
perilla en
la dirección
de las
manecillas de
reloj
hasta su
límite.
