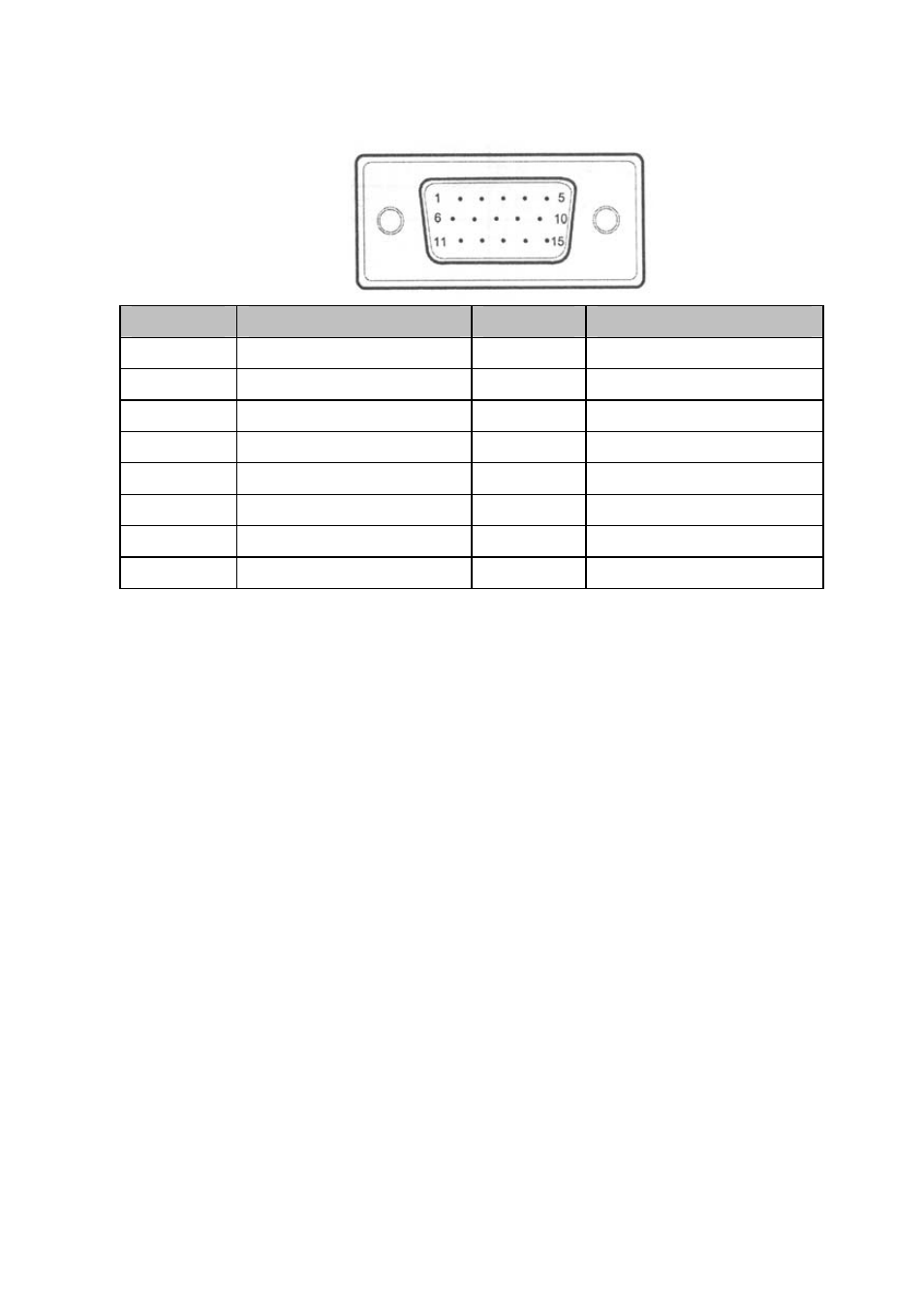

APPENDICE D: CABLE D-SUB 15
PIN NO.
DESCRIPTION
PIN NO.
DESCRIPTION
1. Rouge 9. +5V
2. Vert 10.
Masse
3. Bleu 11.
Masse
4. Masse 12.
Donnée
DDC
5.
Masse
13.
Synchro - H
6.
Masse Rouge
14.
Synchro - V
7.
Masse Vert
15.
Horloge DDC
8. Masse
Bleu
