40

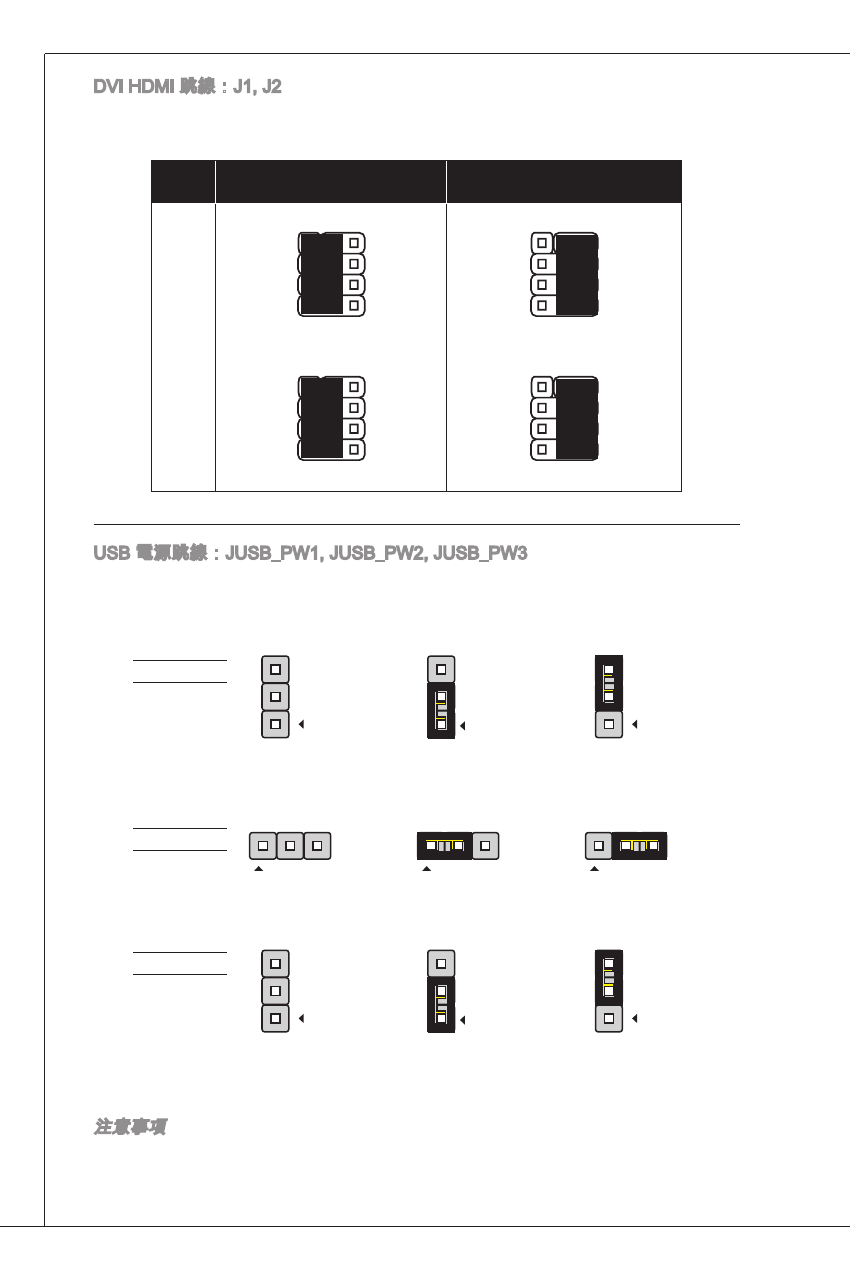

dVi Hdmi 跳線：J, J2
本主機板搭載 dVi-d 連接埠及 Hdmi 連接埠各一，請擇一接到螢幕使用。要選擇
輸出埠依以下跳線設定。
Hdmi dVi-d
J2
B1 A1 C1
B4 A4 C4
B1 A1 C1
B4 A4 C4
J
B1 A1 C1
B4 A4 C4
B1 A1 C1
B4 A4 C4
uSB 電源跳線：JuSB_PW, JuSB_PW2, JuSB_PW3
以下跳線用以選擇由 VCC5 或是 5VSB 啓動的 uSB 連接埠。若要在待機模式由
uSB 連接埠提供電源請設為 5VSB。
JuSB_PW
設定 uSB 電源
由 VCC5 啓動
設定 uSB 電源
由 5VSB 啓動
(供背板的
uSB 2.0 連接
埠使用)
1 1 1
JuSB_PW2
設定 uSB 電源
由 VCC5 啓動
設定 uSB 電源
由 5VSB 啓動
(供主機板上
的 uSB 接頭
使用)
JuSB_PW3
設定 uSB 電源
由 VCC5 啓動
設定 uSB 電源
由 5VSB 啓動
(供背板的
uSB 3.0 連接
埠使用)
1 1 1
1 1 1
注意事項
若要將跳線設為由 5VSB 啓動，請確認電壓部份須能提供 2a 以上電流。
