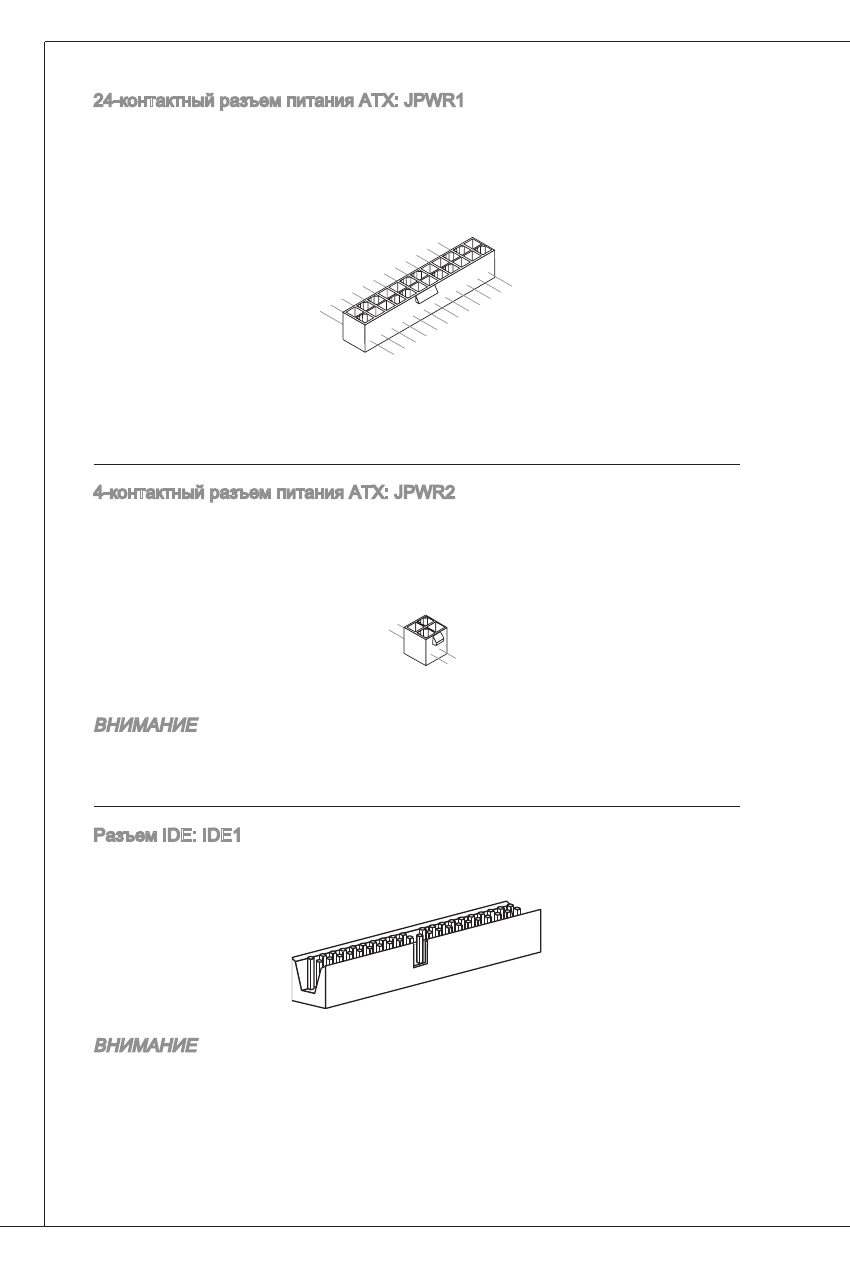

24-контактный разъем питания atX: JPWR
Этот разъем позволяет подключать 24-контактный блок питания atX к
системной плате. Перед подключением убедитесь, что все штырьки разъема
от блока питания ровные, и он правильно сориентирован. Плотно вставьте
его в разъем на системной плате.
13.+
3.3V
1.+3
.3V
14.-1
2V
2.+3
.3V
15.G
roun
d
3.Gro
und
16.P
S-ON
#
4.+5
V
17.G
roun
d
5.Gro
und
18.G
roun
d
6.+5
V
19.G
roun
d
7.Gro
und
22.+
5V
10.+
12V
20.R
es
8.PW
R OK
23.+
5V
11.+1
2V
21.+
5V
9.5V
SB
24.G
roun
d
12.+
3.3V
4-контактный разъем питания atX: JPWR2
Этот 4-конт. разъем питания используется для обеспечения питания
процессора.
4.+1
2V
2.Gro
und
3.+1
2V
1.Gro
und
ВНИМАНИЕ
Убедитесь, что все разъемы питания atX правильно подключены.
Разъем ide: ide
Разъем поддерживает подключение жестких дисков ide, оптических дисков
и других ide устройств.
ВНИМАНИЕ
При подключении двух устройств на одном кабеле, следует установить
устройства в режим master / slave посредством установки перемычек. За
инструкциями обратитесь к документации изготовителя устройства.
