Fr-7
F
ra
n
ça
is

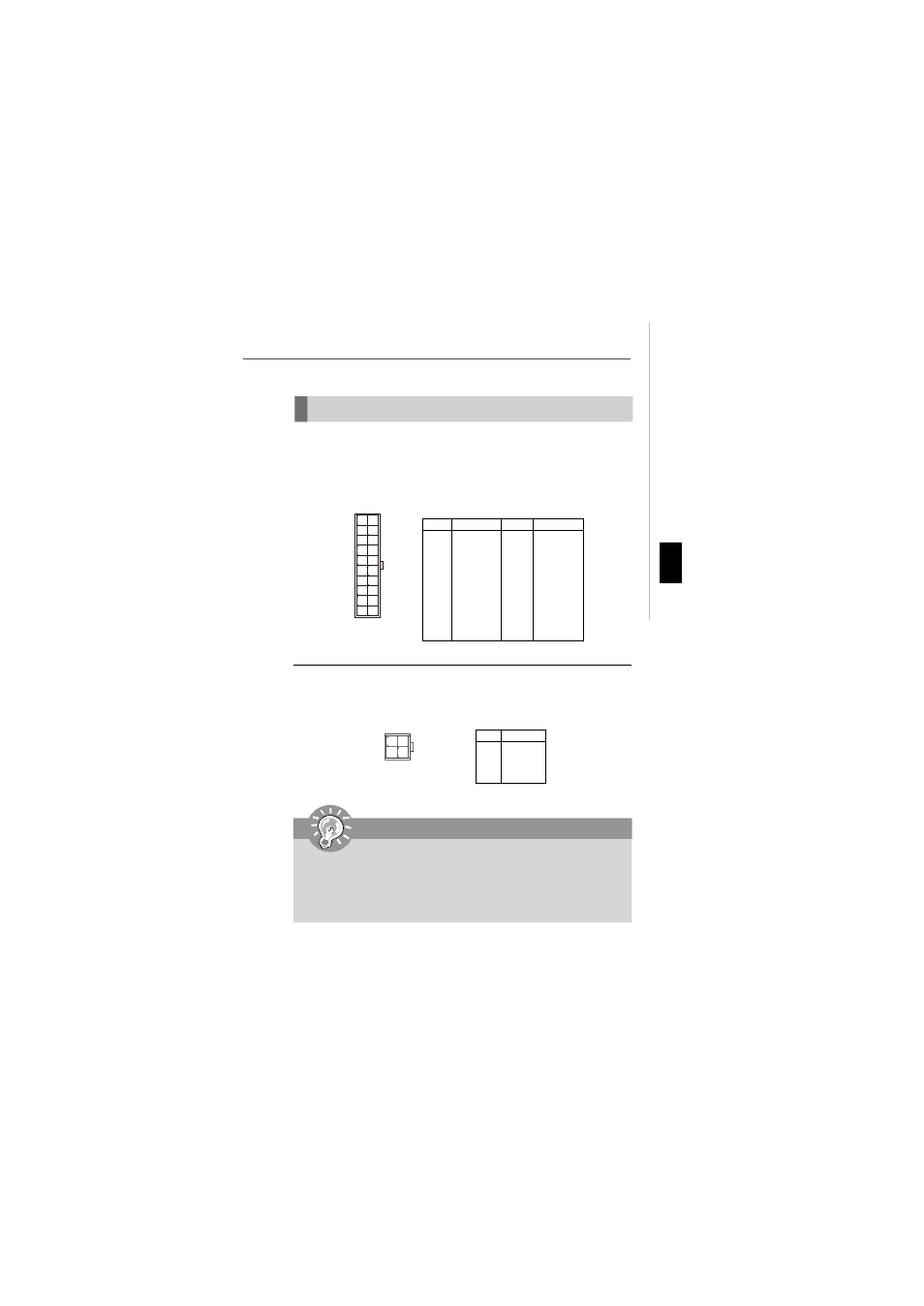

Connecteurs d ’alimentation
Connecteur d ’alimentation ATX 20-Pin : ATX1
Ce connecteur vous permet de connecter l ’alimentation ATX. Pour cela, assurez-
vous que la prise d ’alimentation est bien positionnée dans le bon sens et que les
goupilles soient align ées. Enfoncez alors la prise dans le connecteur.
Connecteur d ’alimentation ATX 4-pin : JPW1
Le connecteur d ’alimentation sert à fournir de l’alimentation au CPU.
PIN SIGNAL
1 GND
2 GND
3 12V
4 12V
D éfinition de pins
JPW1
PIN SIGNAL
11 3.3V
12 -12V
13 GND
14 PS_ON
15 GND
16 GND
17 GND
18 -5V
19 5V
20 5V
PIN SIGNAL
1 3.3V
2 3.3V
3 GND
4 5V
5 GND
6 5V
7 GND
8 PW_OK
9 5V_SB
10 12V
D éfinition de pins
ATX1
10
1
20
11
1 3
4 2
Important
1. Pour plus d ’informations sur les composants compatibles, veuillez visiter
http://global.msi.com.tw/index.php?func=testreport
2. Veuillez vous assurer que tous les connecteurs sont connect és aux correctes
alimentations ATX pour garantir une op ération stable de la carte mère.
3. L ’alimentation de 400 watts (et plus) est fortement recommandée pour la
stabilit é du système.
