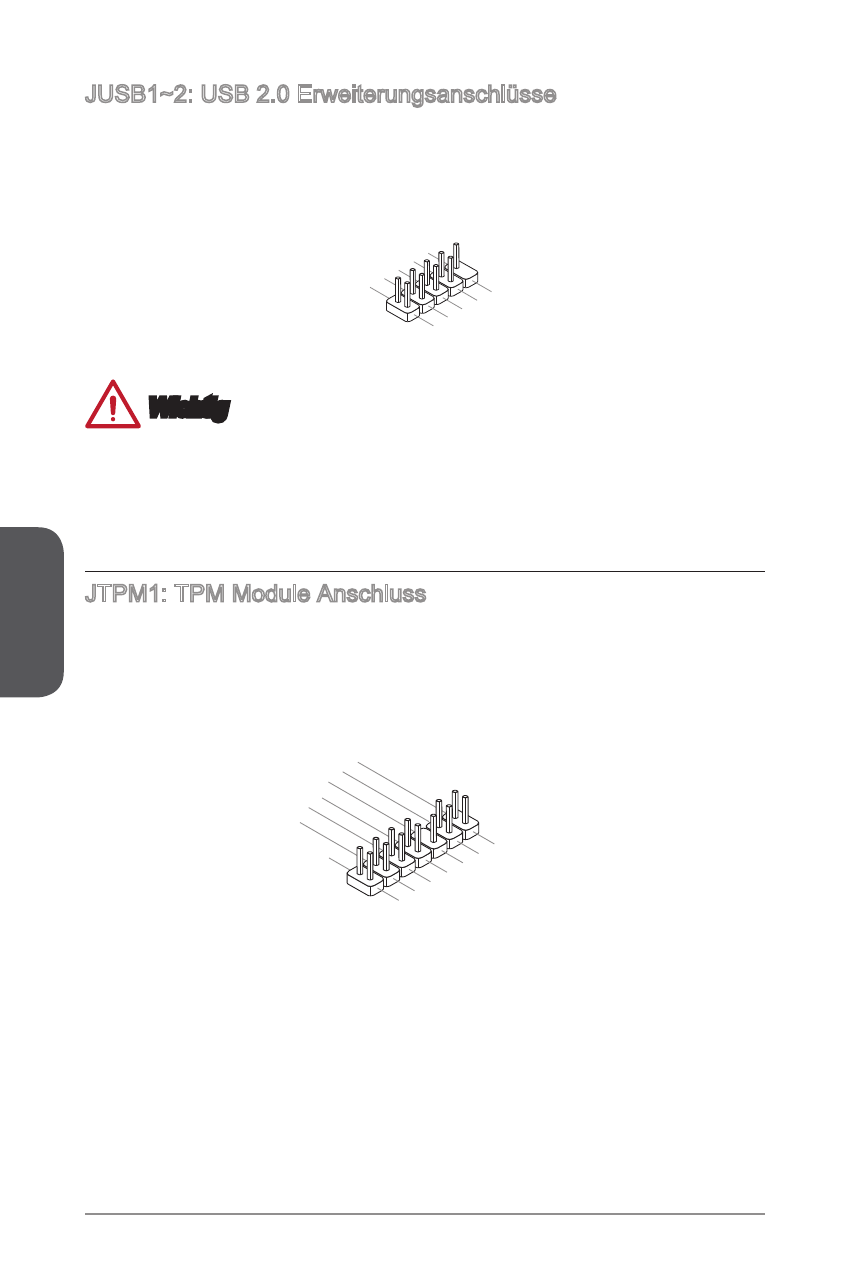

JUSB~2: USB 2.0 Erweiterungsanschlüsse

Dieser Anschluss eignet sich für die Verbindung der Hochgeschwindigkeits- USB-

Peripheriegeräte, wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player,

Drucker, Modems und ähnliches.

1.VC

C

3.US

B0-

10.N

C

5.US

B0+

7.Gro

und

9.No

Pin

8.Gro

und

6.US

B1+

4.US

B1-

2.VC

C

Wichtig

Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdlei-

tung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden

kommen.

JTPM: TPM Module Anschluss

Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet.

Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen

Sie bitte dem TPM Plattform Handbuch.

10.N

o Pin

14.G

roun

d

8.5V

Pow

er

12.G

roun

d

6.Se

rial IR

Q

4.3.3

V Po

wer

2.3V

Stan

dby p

ower

1.LP

C C

lock

3.LP

C Re

set

5.LP

C a

ddre

ss &

data p

in0

7.LP

C a

ddre

ss &

data p

in1

9.LP

C a

ddre

ss &

data p

in2

11.LP

C ad

dress &

data p

in3

13.LP

C Fra

me
