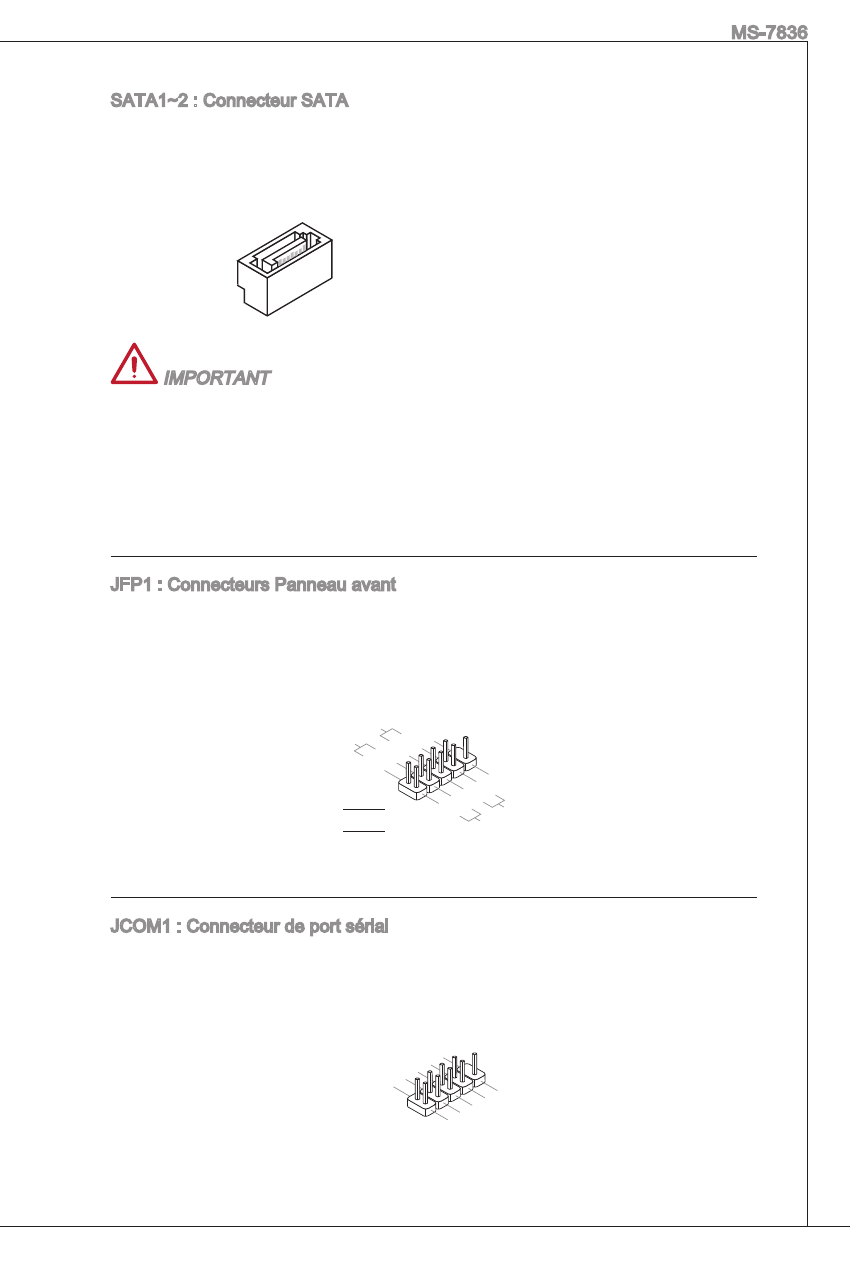

SAtA~2 : Connecteur SAtA
Ce connecteur est un port d’interface de Sérial AtA haut débit. Chaque con-
necteur peut être relié à un appareil SAtA. Les appareils SAtA sont des disques
durs (hd), lecteurs d’état solid (SSd), et lecteurs optiques (Cd/ dVd/ Blu-ray).
SAtA (6Gb/s, par Intel ® NM70)
SAtA2 (3Gb/s, par Intel ® NM70)
IMPortANt
Veuillez ne pas tordre le câble SAtA à 90-degrés. Cela pourrait l’endommager
et entrainer la perte de données lors des phases de transfert de celles-ci.
Les câbles SAtA en ont des prises identiques sur chaque côté. Néanmoins,
il est recommandé de connecter la prise plate sur la carte mère pour un gain
d’espace.
JFP : Connecteurs Panneau avant
Ces connecteurs sont pour des connexion électriques aux cummutateurs et Leds.
Le JFP est compatible avec Intel ® Front Panel I/o Connectivity design Guide.
1.+
3.-
10.N
o Pin
5.-
Rese
t Sw
itch
HDD
LED
Pow
er Sw
itch
Pow
er LE
D
7.+
9.Re
serve
d
8.-
6.+
4.-
2.+
JFP
JCoM : Connecteur de port sérial
Le port serial est un port de communications de haute vitesse de 6550A, qui
envoie/ reçoit 6 bytes FIFos. Vous pouvez attacher un périphérique sérail.
1.DC
D
3.SO
UT
10.N
o Pin
5.Gro
und
7.RT
S
9.RI
8.CT
S
6.DS
R
4.DT
R
2.SIN
*
*
