69
MS-7788

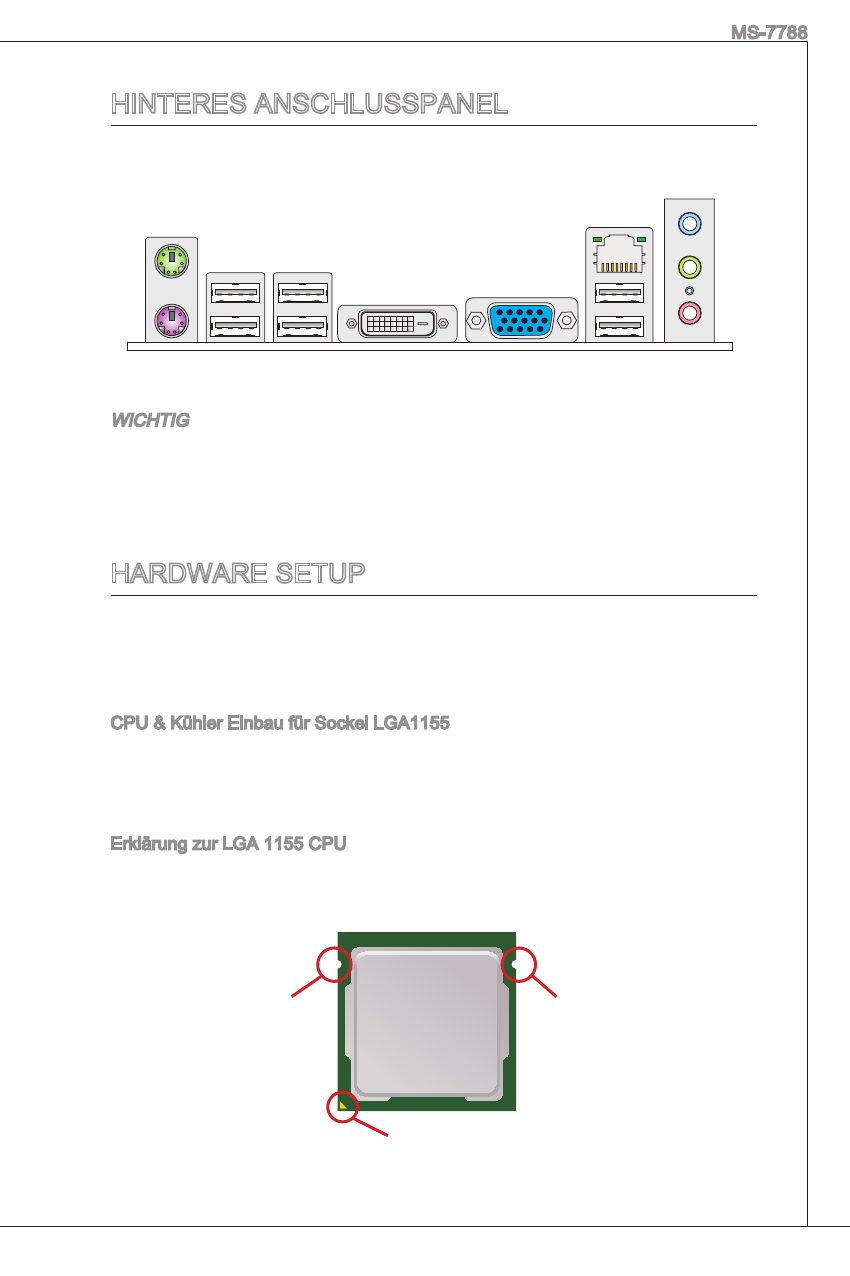

HiNtereS ANSCHLuSSPANeL
das hintere Anschlusspanel verfügt über folgende Anschlüsse:
HArdWAre SetuP
dieses kapitel informiert Sie darüber, wie Sie die CPu und Speichermodule ein-
bauen, des weiteren darüber, wie die Steckbrücken auf dem Mainboard gesetzt
werden. Handhaben Sie die komponenten während des einbaus vorsichtig und
halten Sie sich an die vorgegebene Vorgehensweise beim einbau.
CPu & kühler einbau für Sockel LGA55
Wenn Sie die CPu einbauen, stellen Sie bitte sicher, dass Sie auf der CPu einen
kühler anbringen, um Überhitzung zu vermeiden. Verfügen Sie über keinen küh-
ler, setzen Sie sich bitte mit ihrem Händler in Verbindung, um einen solchen zu
erwerben und zu installieren.
erklärung zur LGA 55 CPu
die obserseite der LGA 55 CPu. Vergessen Sie nicht, etwas Siliziumwärmeleit-
paste auf die CPu auf zut ragen,um eine Ableitung der Hitze zu erzielen.
WiCHtiG
die 7. und 8. kanäle müssen an der Frontplatte ausgegeben werden, um den
8-kanal-klangeffekte zu erreichen.
die dVi-d & VGA Anschlüsse nur arbeiten mit integriertem Grafikprozessor.
*
*
Justierung
das gelbe dreieck des Prozessors
definiert die Position des ersten Pins
Justierung
PS/2 Maus
uSB 2.0 Anschlüsse
VGA Anschluss
LAN
Line-in
Line-out
MiC
PS/2 tastatur uSB 2.0 Anschlüsse dVi-d Anschluss
