2

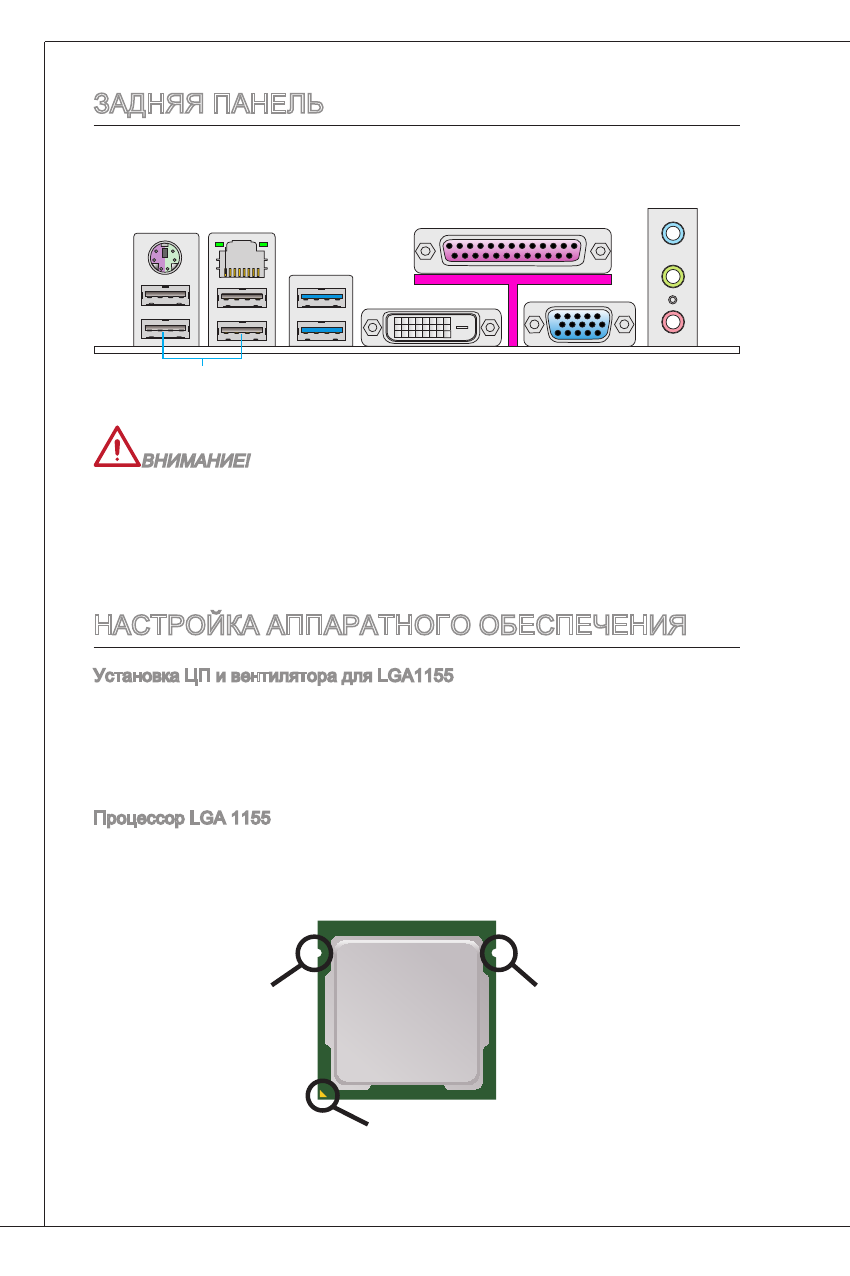

ЗадНЯЯ ПаНЕЛЬ
На задней панели расположены следующие типы разъемов:
ВНИмаНИЕ!
для 8-канального звука необходимо подключать 7-ой и 8-ой каналы к
разъемам на передней панели.
Разъемы dVi-d и VGA работают только при использовании интегрирован-
ного графического процессора.
*
*
PS/2 мыши/
клавиатуры
Разъемы uSB 2.0
VGA разъем
ЛВС
Линейный
вход
Линейный
выход
микрофон
порт dVi-d
НаСтРоЙКа аППаРатНого обЕСПЕЧЕНИЯ
Установка ЦП и вентилятора для LGA55
При установке процессора обязательно установите вентилятор ЦП. Вен-
тилятор ЦП предупреждает перегревание и обеспечивает стабильность
работы системы. Ниже представлены инструкции по правильной установке
процессора и вентилятора ЦП. Неправильная установка приводит к выходу
из строя процессора и материнской платы.
Процессор LGA 55
На поверхности процессора LGA 55 имеются два знака совмещения и
желтый треугольник для правильной установки процессора относительно
материнской платы. Желтый треугольник указывает контакт
Ключ совмещения
Желтый треугольник указывает контакт
Ключ совмещения
Разъемы uSB 3.0
Параллельный
порт
