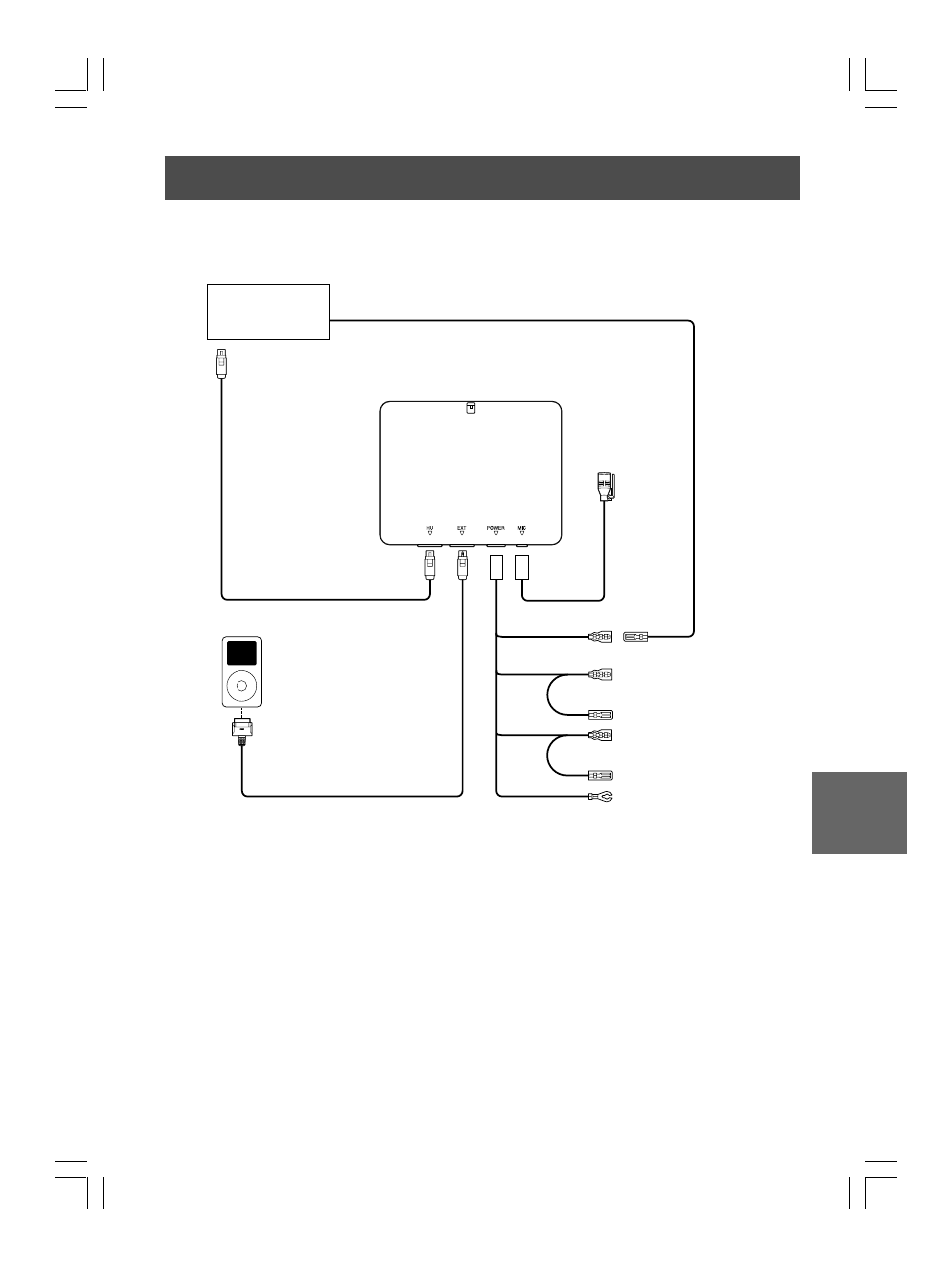

Anslutningar
• Anslut en Bluetooth-kompatibel enhet och en iPod ® till Bluetooth-boxen
iPod (säljes separat)
Bluetooth-kompatibel
enhet
(säljes separat)
1 Till kontakt för anslutning till iPod
2 DIN-kabel med 10 stift (medföljer)
3 FULL SPEED TM -anslutningskabel (KCE-422i)
(Beroende på den anslutna enheten kan
denna kabel följa med eller så måste den
köpas separat.)
4 Mikrofon (medföljer)
5 Kabel till ljudavbrottsutgången (Rosa/Svart)
6 Ingående ljudavbrottskabel (Rosa/Svart)
7 ACC (tändning) -kabel (Röd)
Till ACC Power-kabeln.
8 Batterikabel (Gul)
Anslut den här kabeln till en terminal som alltid har
ström (till batteriets pluspol (+)).
9 Jordledning (Svart)
Anslut till en metalldel av chassiet med skruv.
(Om Bluetooth-boxen ansluts kan
du inte använda en enhet ansluten
till INT-kabeln (röstavbrott, etc.))
