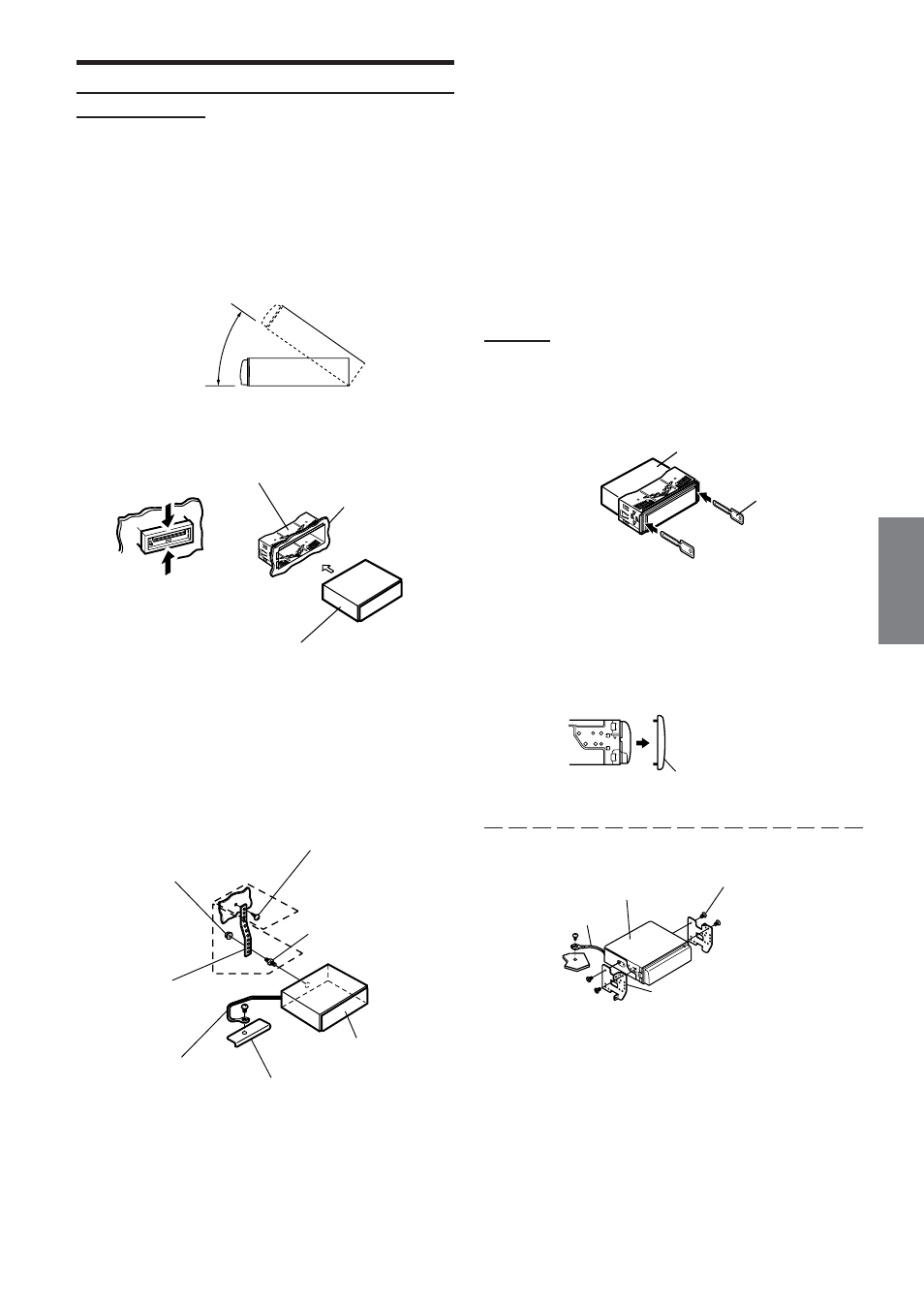

Instalación
Lista de accesorios:
• Unidad principal ................................................................... 1
• Cable de alimentación ......................................................... 1
• Manguito de montaje ........................................................... 1
• Maletín de transporte .......................................................... 1
• Soporte ................................................................................. 2
• Tornillo (M5
× 8) .................................................................... 4
• Manual del propietario .............................................. 1 juego
Nota:
La unidad principal debe montarse a 35 grados como máximo del plano
horizontal, de la parte posterior a la frontal.
1
Retire el panel delantero desmontable (refiérase a la
página 5). Deslice el manguito de montaje de la unidad
principal (ver “Remoción” en esta página). Inserte el
manguito de montaje en el tablero de instrumentos.
• Por favor examinar la instalación. Asegúrese de que no se aplique
presión externa a la parte superior de la unidad ni a la pieza frontal
desmontable.
2
Refuerce siempre la instalación de la unidad principal
con la abrazadera metálica de montaje (no
suministrada). Fije el cable de tierra de la unidad a una
parte metálica despejada, usando un tornillo (*) que ya
está fijado en el chasis del automóvil.
• Para el tornillo marcado **, utilice un tornillo apropiado para el lugar
de montaje.
Conecte cada uno de los cables de entrada
provenientes de un amplificador o ecualizador a los
cables de salida correspondientes provenientes de la
parte trasera izquierda del CDE-9846/CDE-9842.
Conecte todos los demás cables del CDE-9846/CDE-
9842 siguiendo las instrucciones de la sección
CONEXIONES.
3
Deslice el CDE-9846/CDE-9842 dentro del panel de
instrumentos hasta que suene un “clic”. La unidad
está ahora bloqueada en su lugar y no saldrá
accidentalmente del tablero de instrumentos. Instale el
panel delantero desmontable.
Remoción
1 Retire el panel delantero desmontable.
2 Inserte los soportes en la parte posterior, a lo largo de las
guías situadas en los laterales de la unidad. Ahora se
puede extraer la unidad del manguito de montaje.
3 Tire la unidad hacia fuera, manteniéndola destrabada
mientras lo hace.
• Fije el cable de tierra de la unidad a una parte metálica despejada,
usando un tornillo (*) que ya está fijado en el chasis del automóvil.
CDE-9846/CDE-9842
CDE-9846/CDE-9842
*
Manguito de montaje
(Incluído)
No aplicar ninguna
presión aquí
No aplicar ninguna
presión aquí
Tablero de
instrumentos
CDE-9846/CDE-9842
**
*
Perno
Chasis
Tornillo
Cable de tierra
Tuerca hexagonal (M5)
Abrazadera
metálica
de montaje
Marco Frontal
Cable de tierra
Tornillos (M5 × 8)
(Incluídos)
Soporte de montaje
Esta unidat
Soporte (Incluídos)
Inferior a 35°
