4

Glastender, Inc. • 5400 North Michigan Road • Saginaw, MI • 48604-9780

800.748.0423 • 989.752.4275 • Fax 989.752.4444 • www.glastender.com

Ice Cream Freezer models are shipped in one carton. These steps should be followed:

1. If legs are included, bolt them to the base with bolts provided.

2. Unwrap power cord.

3. Position unit and level.

4. Plug into 115 volt AC outlet.

5. Your Glastender equipment is now ready for use.

u

ncratIng

anD

s

tart

-u

P

I

nstructIons

D

roP

-I

n

m

oDel

I

nstallatIon

I

nstructIons

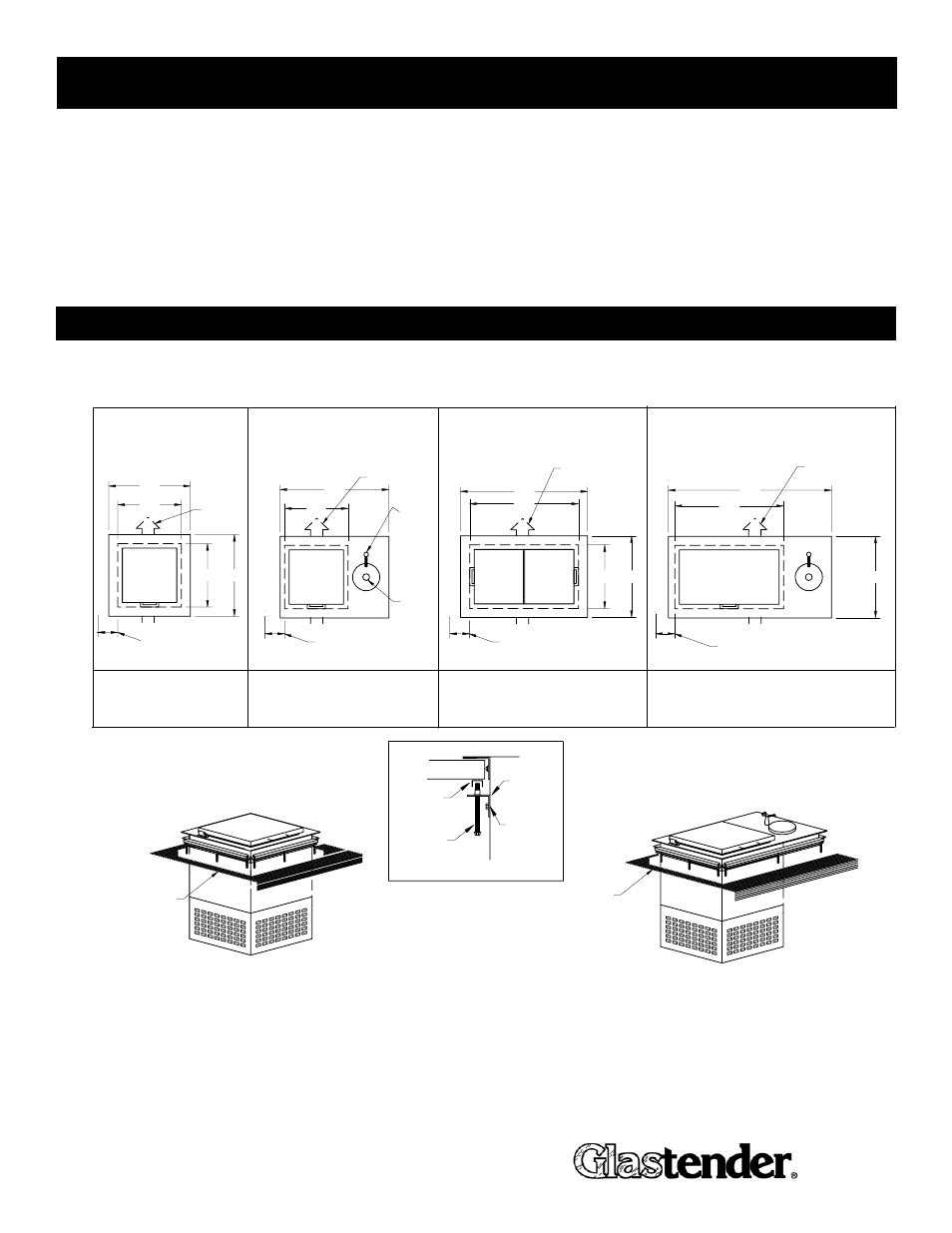

INSTALLATION INSTRUCTIONS

DI-FR-DW

DI-FR

NOTE: THIS UNIT REQUIRES PROPER VENTILATION. AIR FLOW RESTRICTIONS AND/OR LACK OF VENTILATION OF CABINET

SPACE WILL CAUSE COMPRESSOR FAILURE AND WILL VOID WARRANTY.

CONDENSER NEEDS 150 CFM OF SUPPLY AIR TO MAINTAIN PROPER OPERATION.

FOR AIR FLOW AROUND ALL SIDES

MINIMUM 5" CLEARANCE

1. Remove angle brackets from drop-in ice

2. Place freezer into appropriate size cut-out

for specific model number used.

3. Replace angle brackets, firmly tighten screws.

4. Place U-channels on top of bolts.

5. Tighten each bolt evenly along U-channels.

6. Seal as necessary.

MINIMUM 5" CLEARANCE

FOR AIR FLOW AROUND

ALL SIDES

MINIMUM 5" CLEARANCE

FOR AIR FLOW AROUND

ALL SIDES

MINIMUM 5" CLEARANCE

FOR AIR FLOW AROUND

ALL SIDES

cream freezer.

DI-FR

DI-FR-DW

DI-FR36

DI-FR36-FL

DI-FR36-DW-FL

DI-FR36-DW

PLAN VIEWS

14" 18"

14"

18"

AIR FLOW

14"

24"

AIR FLOW

COLD

WATER

DRAIN

24"

28"

AIR FLOW

AIR FLOW

24"

34"

COUNTER TOP

COUNTER TOP

18"

14"

CUT-OUT DIMENSION

22-3/4" X 14-3/4"

CUT-OUT DIMENSION

24-3/4" X 14-3/4"

CUT-OUT DIMENSION

32-3/4" X 14-3/4"

CUT-OUT DIMENSION

18"

14-3/4" X 14-3/4"

COUNTER TOP

SIDE ELEVATION

BOLT

U-CHANNEL

SCREW

AN LE

BRACKET
