Quick Cable Q730 - Manual (Page 18)

18

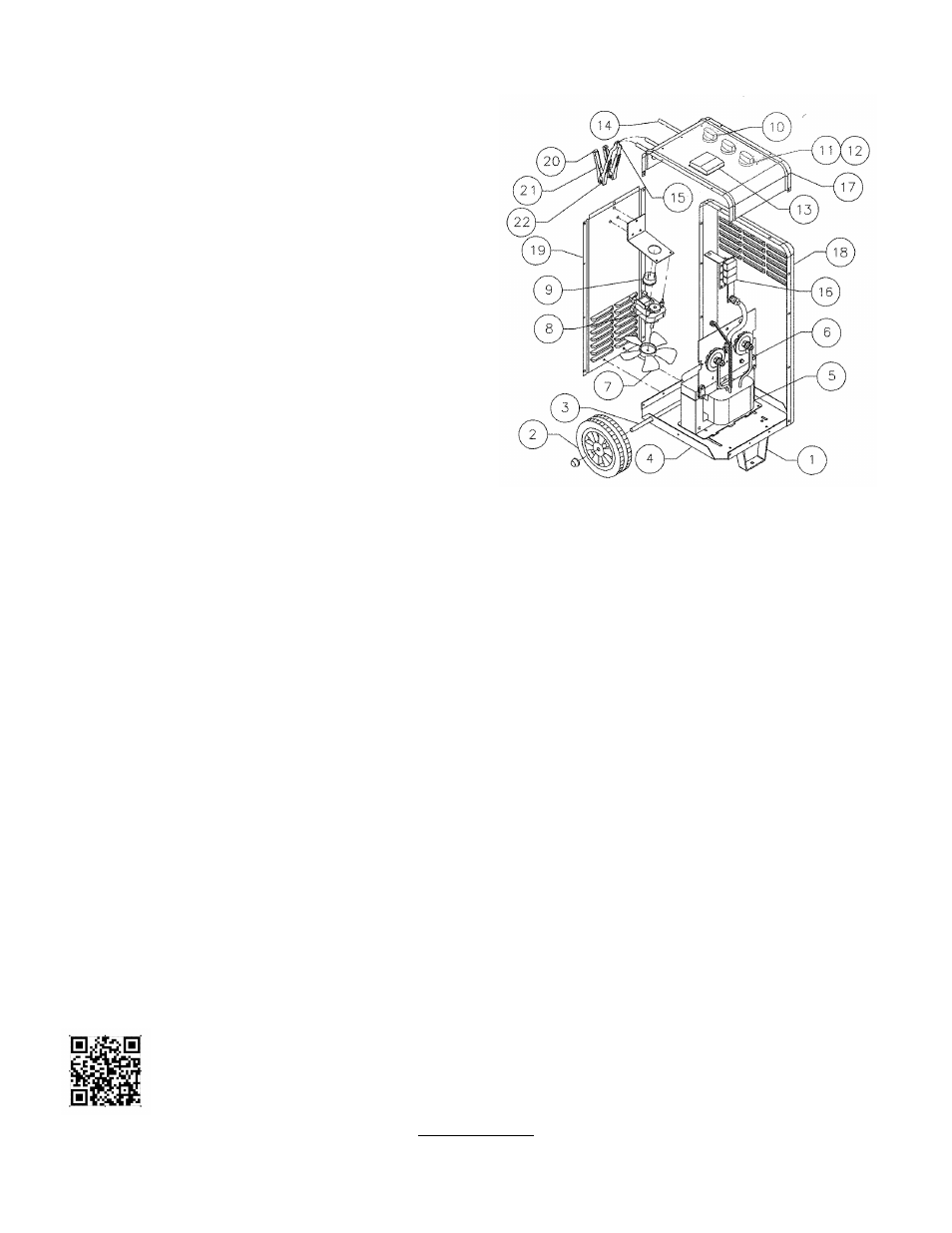

MODEL Q730 PARTS LIST
1.
Front leg...........................................................................610864
2. Wheels w/nuts (2) ............................................................610553
3. Axle w/nuts ......................................................................605673
4. Base.................................................................................605186
5. Transformer .....................................................................611072
6. Rectifier............................................................................611073
7. Fan Blade ........................................................................610189
8. Fan Motor ........................................................................610190
9. AC Circuit Breaker ...........................................................610397
10. Timer................................................................................611245
11. Switch w/knob (1) ............................................................611187
12. Pointer Knob (1)...............................................................611332
13. Amps Charge Meter.........................................................605204
14. AC Cord ...........................................................................611253
15. DC Cable Set...................................................................611074
16. DC Circuit Breaker (1) .....................................................610069
17. Top panel ........................................................................611345
18. Side Panel (1) ..................................................................611346
19. Back Panel.......................................................................611344
20 Stop/Go Lite.....................................................................604579
21. Clamps (1 pair, includes jaws).............................................6202
22. Jaw Kit (repairs 1 clamp) .................................................610970
Not shown
Lid ....................................................................................611347
Handle .............................................................................605213
Front Panel ......................................................................611343
Clamp Bar........................................................................610517
MODÉLE Q730
LISTE DES PIÈCES DE RECHANGE
1.
Pied avant........................................................................610864
2. Roue avec Écrous (2) ......................................................610553
3. Axe avec Écrous .............................................................605673
4. Base.................................................................................605186
5. Transformateur ................................................................611072
6. Redresseur ......................................................................611073
7. Pale de Ventilateur ..........................................................610189
8. Moteur de Ventilateur ......................................................610190
9. Disjoncteur C.A................................................................610397
10. Minuterie ..........................................................................611245
11. Interrupteur Avec Bouton (1) ...........................................611187
12. Bouton (1) ........................................................................611332
13. Indicateur de Courant Charge .........................................605204
14. Cordon d’alimentation C.A...............................................611253
15. Jeu de Câbles C.C...........................................................611074
16. Disjoncteur C.C................................................................610069
17. Panneau Superior............................................................611345
18 Panneau Latéral (1) .........................................................611346
19. Panneau Arrière...............................................................611344
20. Voyant arrêt/marche ........................................................604579
21. Pinces (1 paire avec mâchoires) ........................................6202
22. Jeu de mâchoires (répare 1)............................................610970
Masque
Couvercle.........................................................................611347
Poignée............................................................................605213
Panneau Avant ................................................................611343
Barre de bride ..................................................................610517
MODELO Q730
LISTA DE PARTES
1. Pata Frontal .................................................................... 610864
2. Ruedas con Tuercas (2) ................................................. 610553
3. Barre con Tuercas ......................................................... 605673
4. Base................................................................................ 605186
5. Transformador ................................................................ 611072
6. Rectificador ..................................................................... 611073
7. Hélice Del Ventilador ...................................................... 610189
8. Motor Del Ventilador ....................................................... 610190
9. Circuito Protector AC ...................................................... 610190
10. Cronómetro ..................................................................... 611245
11. Interruptor (1) .................................................................. 611187
12. Pomo (1) ......................................................................... 611332
13. Medidor del Amperaje Carga .......................................... 605204
14. Cable AC......................................................................... 611253
15. Set de cables DC ............................................................ 611074
16. Circuito Protector DC (1)................................................. 610069
17. Panel Superior ................................................................ 611345
18. Panel Lateral (1) ............................................................. 611346
19. Panel Trasero ................................................................. 611344
20. Luz Stop/Go .................................................................... 604579
21. Pinzas (1 par incluyen mordazas)....................................... 6202
22. Set de Mordazas (repara 1) ............................................ 610970
No se muestra
Tapa................................................................................ 611347
Mango ............................................................................. 605213
Panel Frontal................................................................... 611343
Barre de Presilla ............................................................. 610517
TO REGISTER PRODUCT ONLINE
register.quickcable.com
QUICK CABLE CORPORATION
3700 QUICK DRIVE FRANKSVILLE WI, 63126-0509
Tel. (800) 558-8667 Fax. (800) 733-8611
www.quickcable.com
