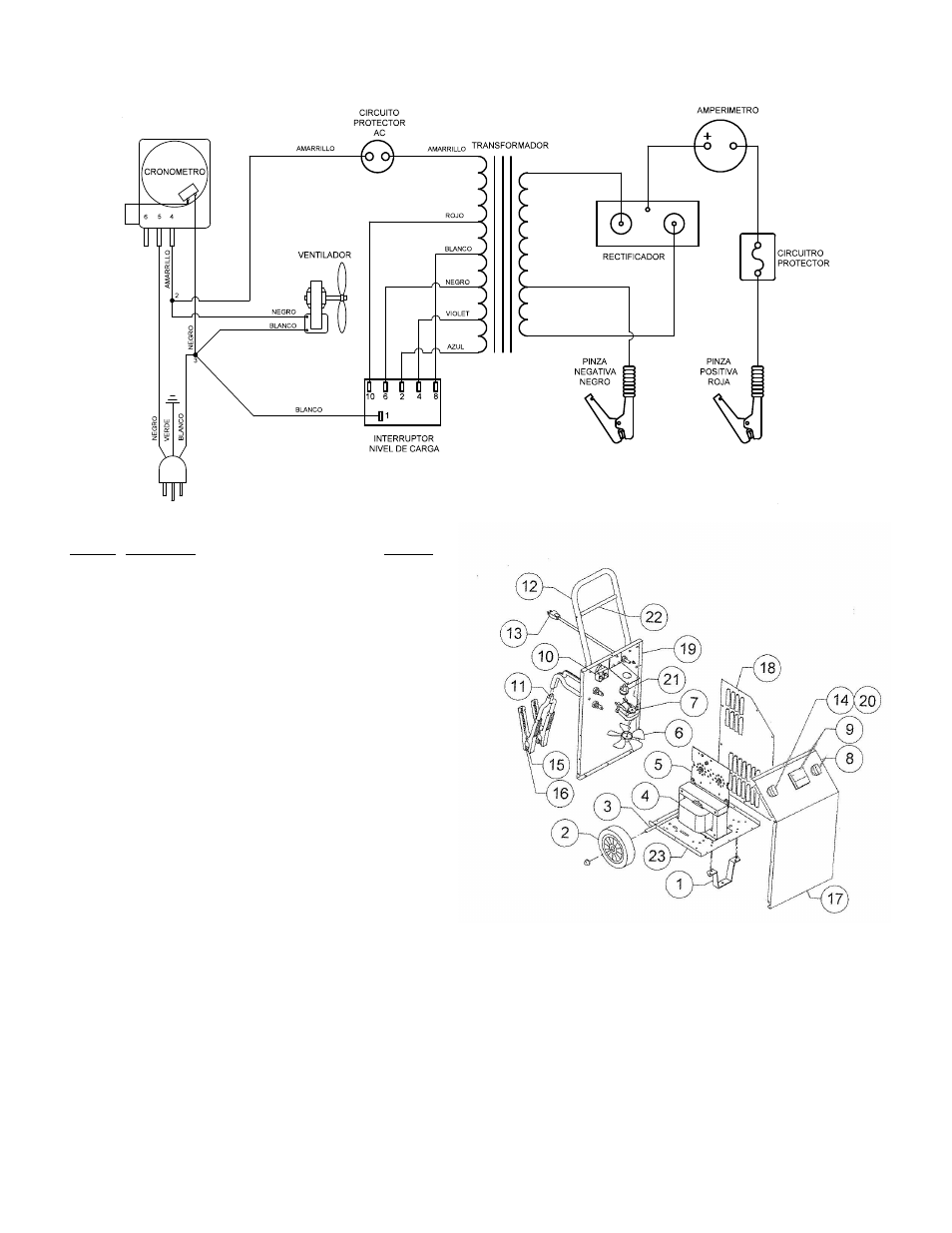

DIAGRAMA DE CABLES
MODELO Q720 LISTA DE PARTES
Articulo Description N Pieza
1 Pata Frontal .............................................. 605671
2 Ruedas con tuercas .................................. 610553
3 Barra con tuercas...................................... 610052
4 Transformador .......................................... 610862
5 Rectificador ............................................... 610850
6 Hélice del Ventilador ................................. 610189
7 Motor del Ventilador.................................. 610190
8 Cronómetro ............................................... 611245
9 Medidor del Amperaje de Carga ............... 605204
10 Circuito protector DC ............................... 610536
11 Set de cables DC ...................................... 611084
12 Mango ....................................................... 605213
13 Cable AC................................................... 611248
14 Interruptor con pomo................................. 611083
15 Pinzas (1 par incluyen mordazas)................. 6202
16 Set de mordazas (repara una pinza) ........ 610970
17 Panel Frontal............................................. 611341
18 Panel Derecho .......................................... 611104
19 Panel Tracero ........................................... 610977
20 Pomo......................................................... 611332
21 Circuito protector AC................................. 610397
22 Barra de Pressilla...................................... 610517
23 Base.......................................................... 610054
No se muestra
Panel Superior .......................................... 611105
Panel Izquierdo ......................................... 611106
INSTRUCCIONES DE MANTENIMIENTO
Pinzas y mordazas deterioradas deben ser reemplazadas. Las partes deterioradas causan malas conexiones y pueden ser un peligro para su
seguridad. Vea la lista de piezas para el número de kits de pinzas y mordazas. Cualquier mantenimiento y reparación de esta unidad que
necesite el desmonte de la caja debe ser realizado sólo por un servicio cualificado. El montaje incorrecto puede llevar a un shock eléctrico cuando
se use la unidad.
