Santronics Ultimate AC Sensor - Manual

The Benefits of the Ultimate AC Sensor
Los Beneficios del Último Sensor AC
www.santronicsinc.com
SANTRONICS
ULTIMATE
AC SENSOR
ULTIMO SENSOR DE CORRIENTE ALTERNA (AC)

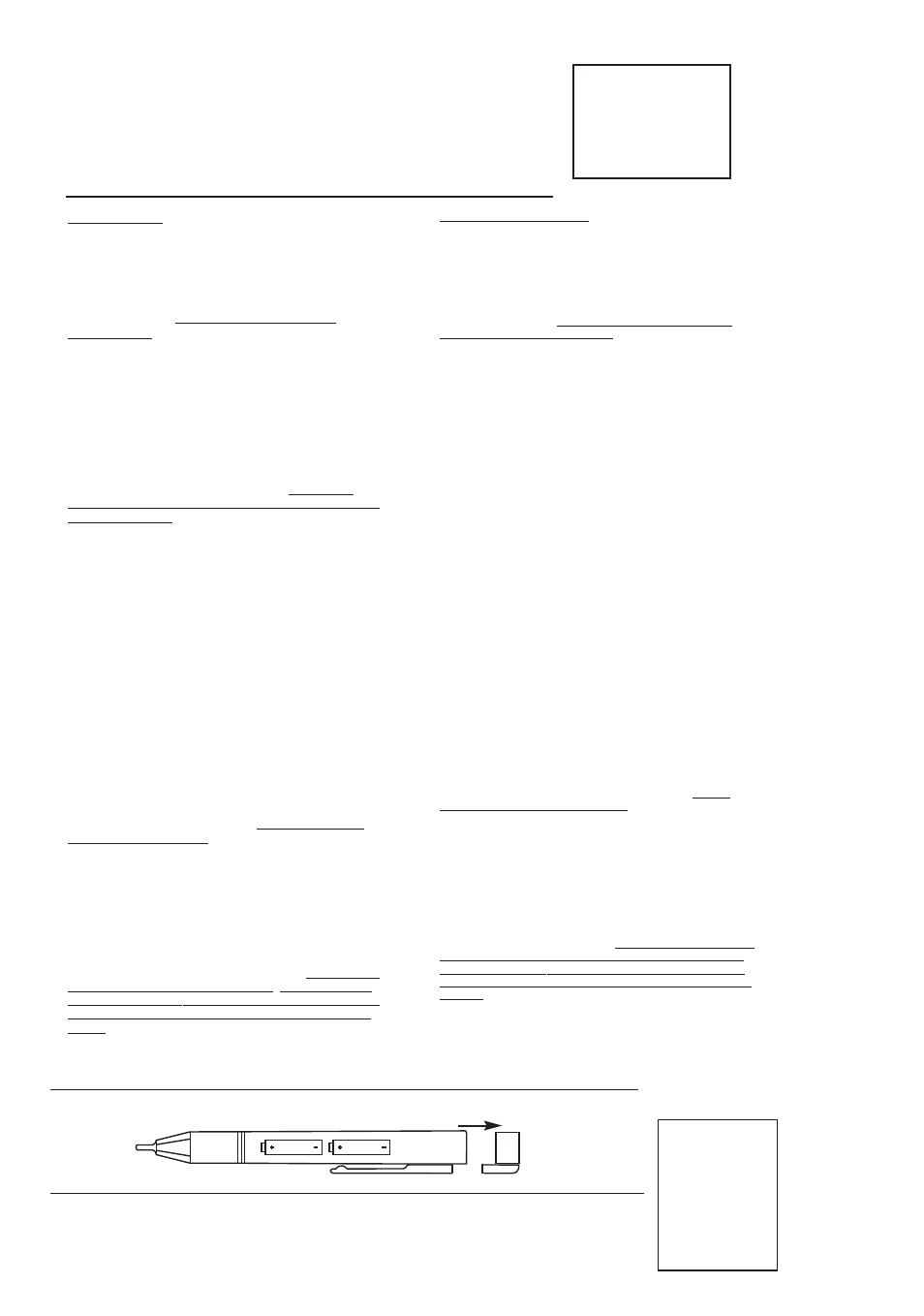

Will Locate Voltage of 50-1000 VAC • Use 2AAA, 1.5 Volt Alkaline Batteries (Included) • Remove end cap (1) to replace batteries.
Localiza Voltaje de 50-1000 VAC • Usa 2AAA, 1.5 Volt Baterías Alkalinas (Incluidas) • Remueva la tapa final (1) para reemplazar las baterías.
*27559-AD000c
AAA AAA (1) (2) (3)
SANTRONICS, INC. • P.O. BOX 192 • SANFORD, NC 27331 • 800-628-1632
© 2011 Santronics, Inc. This card was printed using 50% recycled paper and environmentally safe, vegetable based inks.
Esta tarjeta fue impresa utilizando papel 50% reciclado ambientalmente seguro, y tintas de base vegetal. Job# 1537.0808
This product can be used with low voltage items (signal level, telecommunications, electronic, etc.), to local levels, appliances to distribution level, fixed installation, etc.
Este producto puede ser usado con artículos de voltaje bajo (indicador de señal, telecomunicaciones, electrónica, etc.), para localizar niveles, electrodomésticos para nivel de distribución, instalaciones fijas, etc.
US PATENT #6,828,767
Defective Grounds: Electrical equipment that has a metal enclosure
and is improperly grounded or has a defective ground will always
result in the Sensors tip emitting a steady red glow. If there is
enough electrical field present on the metal enclosure, the result
will be a steady red glow and an audible tone.
Always Ready For Use
No Switch required. Competing products require an
ON/OFF switch. Switches must be turned on and can mal-
function over time.
Sound & Visual Alert
Sound and bright red glow indicates the voltage. With the Ultimate
AC Sensor, the audio alert does not go off from contact with static
electricity, it only reacts to AC voltage. Our AC Sensor is able to tell the
difference between static charge and AC current. Competitors
audio alerts constantly go off when the tool comes in contact
with static electricity.
Operating Instructions
The “Santronics Ultimate AC Sensor” is a hand held device for
determining the presence or absence of AC voltage in insulated
wires, wall receptacles, fuses, junction boxes, switches and any other
voltage carrying electrical systems. It is not necessary to disconnect
the system in question because no contact is required for operation
and current flow is not necessary to locate voltage. Simply touch the
plastic tip to a connection point or move it along an insulated wire. If
AC voltage is present, the Ultimate AC Sensor will sound an audio
alert and an LED light in the probe tip will glow bright red. The
illumination will stop at a break in the circuit or wire, and this
allows the AC Sensor to be used as a troubleshooting instrument.
Always hold unit by its body (2). Keep fingers away from the tip (3).
Why Probe Tip Flickers
This instrument is so reliable in locating voltage that it will react to
static electricity by flickering. This is not to be confused with power
company voltage which produces a steady glow. The audio buzzer will
not react to static electricity.
Caution 1
Prior to each use, as a safety precaution, always test the instru-
ment on a known live circuit to ensure proper operation. Always
treat your AC Sensor with care as you would any other test instru-
ment. Clean the Ultimate AC Sensor with a damp cloth.
Caution 2
In testing indoor romex cable where the fibrous filler becomes saturat-
ed with water, which is conductive, an electrical connection is formed
between the filler and the ground circuit. The length of cable that
has become wet is essentially shielded. If a voltage is present on a
conductor in this cable, the electric field normally radiated by the
voltage will be attenuated by this shielding and the AC Sensor may
not glow even though a voltage is present. Therefore, always
approach wet indoor romex cable with utmost caution. NOT
FOLLOWING THESE CAUTIONS MAY RESULT IN BODILY
HARM. Cable of this type is specified for indoor use only. It will be
subjected to immersion in water only in rare conditions such as flood-
ing. Outdoor romex cable is not effected by water.
Conexión a tierra defectuosa: El equipo eléctrico que tiene un
recubrimiento metálico y es inapropiadamente conectado a tierra o
tiene una conexión a tierra defectuosa siempre resultará emitiendo
una luz brillante estable en los sensores. Si hay un campo suficiente
eléctrico presente en el recubrimiento metálico, el resultado será
una luz brillante estable y un tono.
Siempre está Listo para Uso
No se requiere el switch. Los productos de la competencia
requieren un interruptor ON/OFF.
Los interruptores pueden ser
prendidos en ON y no funcionar en el tiempo.
Alerta Visual y de Sonido
El sonido y la luz roja brillante indican el voltaje. Con el último sensor
AC, la alerta de sonido no se apaga por el contacto con la electricidad
estática, solo reacciona con el voltaje de corriente alterna. Nuestro
sensor de corriente alterna (AC) es capaz de diferenciar entre la carga
estática y la corriente alterna (AC). Las alertas de sonido de la
competencia constantemente se apagan al contacto de la
energ a estÆtica.
Instrucciones de Uso
El “Ultimo Sensor de corriente alterna Santronics” es un dispositivo
de mano para determinar la presencia o ausencia de corriente alter-
na (AC) en cables aislantes, interruptores de pared, fusibles, cajas de
conexiones, interruptores y cualquier otro sistema de voltaje de cor-
riente alterna. No es necesario desconectar el sistema en mención
porque ningún contacto es requerido para la operación y el flujo de
corriente no es necesario para localizar el voltaje. Simplemente
toque el extremo de prueba a un punto de conexión y muévalo a lo
largo del cable aislante. Si el voltaje de corriente alterna está pre-
sente, el último sensor de corriente alterna (AC) emitirá una alerta
de sonido y una luz roja en el extremo de sondeo brillará. La luz
parará en un rompimiento del circuito del cable y esto permite que
el sensor AC sea usado como un instrumento de resolución de prob-
lemas. Siempre tome la unidad por el cuerpo de esta (2). Mantenga
los dedos lejos del extremo de prueba(3).
Porqué el Extremo de Prueba Titila
Este instrumento es tan confiable localizando el voltaje que reac-
cionará a la energía estática por un titileo. Esto no puede ser con-
fundido con el voltaje de corriente alterna que genera un brillo
estable. El timbre de sonido no reaccionará a la energía eléctrica.
Precaución 1
Anterior a cada uso, como una medida de precaución, siempre
pruebe el instrumento en una circuito conocido para asegurar su
correcta operación. Siempre trate con cuidado el sensor de corri-
ente alterna como si fuera otro instrumento de prueba. Limpie el
último sensor AC con un trapo de limpieza humedecido.
Precaución 2
En la prueba de un cable romex de interiores donde el relleno de fibra
se sature con agua, que es conductiva, una conexión eléctrica es forma-
da entre el relleno y el circuito de polo a tierra. La longitud del cable
que se moje está esencialmente protegido. Si un voltaje está presente en
el conducto del cable, el campo eléctrico normalmente radiante por el
voltaje será atenuando por este campo y el sensor AC puede no brillar,
así un voltaje esté presente. Por lo tanto, siempre aproxímese a un
cable romex de interiores con extremada precaución. NO SEGUIR
ESTAS PRECAUCIONES PUEDE RESULTAR EN UN DAÑO COR-
PORAL. Cables de este tipo son especificados para interiores sola-
mente. Está sujeto a inmersión en agua solo en condiciones
extremas como inundaciones. El cable romex de exteriores no es
afectado por el agua.
Todos los sensores de este tipo pueden exhibir las mismas
características cuando son probados con cables romex de
Part #AC3000
Operating Range
Rango de Operación
50-1000 VAC
Operating Temperature
Temperatura de Operación
-20°c to +55°c
RH/HR 95% (0-30°c)
75% (30-40°c)
45% (40-55°c)
3000m
Max.1000 VAC,
CAT IV
