Page 20 Guide d'installation de l'AXIS 209FD/FD-R/FD-R M12/MFD/MFD-R/MFD-R M12
4. Connectez le câble réseau. Si
l'alimentation PoE n'est pas
prise en charge par le
commutateur réseau, utilisez le
midspan PoE fourni pour
brancher l'AXIS 209FD/FD-R/
FD-R M12/MFD/MFD-R/MFD-
R M12.
5. Vérifiez que les témoins DEL
indiquent les conditions
correctes. Pour plus
d'informations, consultez le
tableau à la page 29.
6. Fixez la plaque de base au
plafond à l'aide des vis/
chevilles appropriées.
Vérifiez que la plaque de base
recouvre entièrement le trou
du câble afin qu'il ne soit pas
visible une fois la caméra en place.
Avant de replacer le couvercle, procédez au réglage final de la position de l'objectif. Vous
devez pour cela accéder en direct aux images prises par la caméra dans votre navigateur
Web ; procédez de la manière suivante :
a) Attribuez-lui une adresse IP (étape 4 page 21).
b) Définissez le mot de passe (étape 5 page 24).
c) Réglez l'objectif (étape 6 page 26).
d) Terminez l'installation (étape 7 page 27).

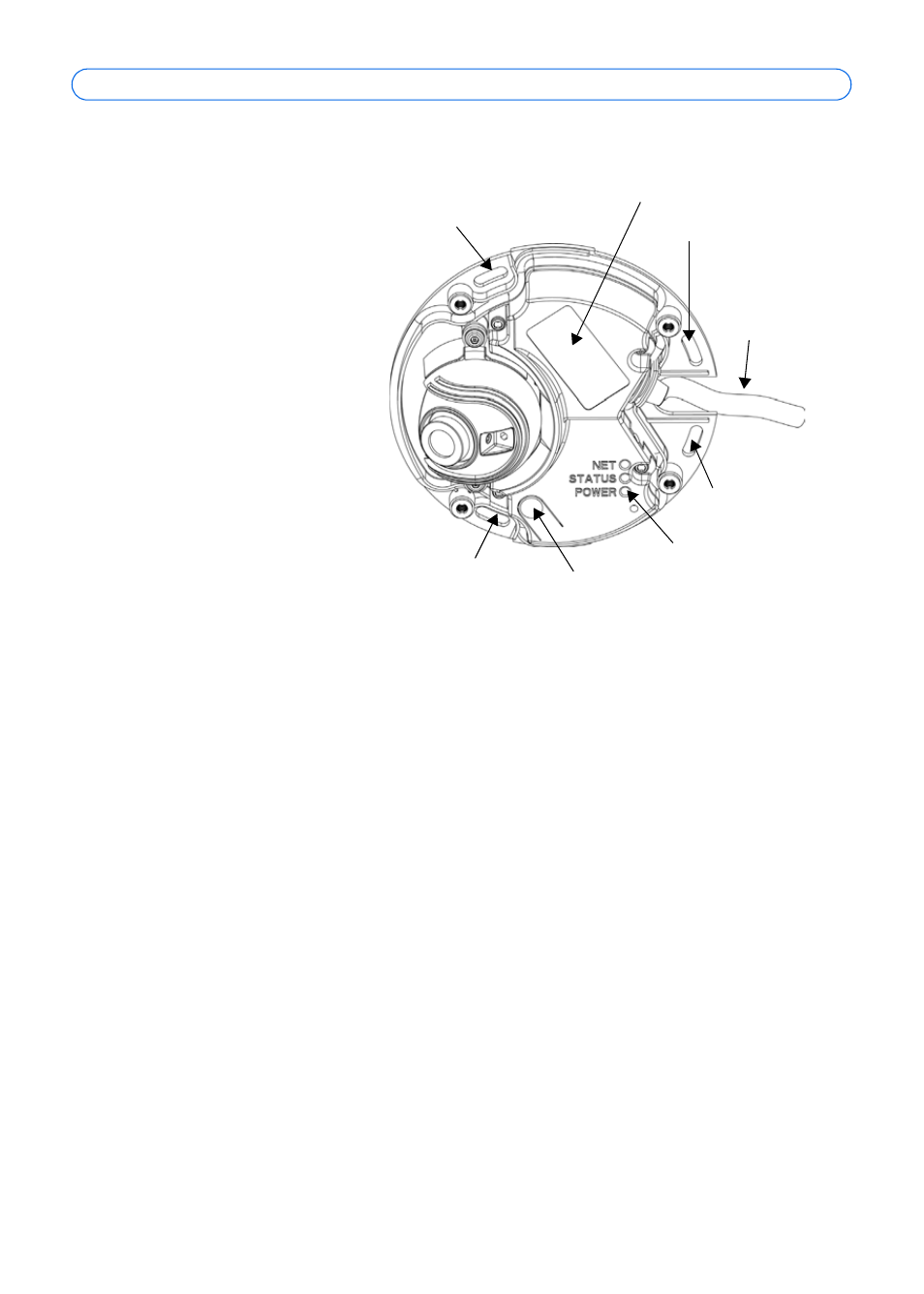

Câble de
réseau avec
connecteur
Témoins DEL
Trou de vis
Trou de vis
Trou de vis
Étiquette ID du
produit et numéro de
série (S/N)
Trou de vis
Bouton de commande
