Rev. B 7/05 7 9215ES Rev. B 7/05 2 9215ES
MODEL 5AU42/9215 MODELO 5AU42/9215
CONTROL REMOTO (Figura 6)
1. Instale las dos baterías “AAA” que vienen con el equipo, como
se indica en la Figura 6.
2. E l B o t ó n D e E n c e n d i d o d e l C o n t r o l R e m o t o e s t á
identificado como ( ).
3. Todas las funciones realizadas con el Control Remoto pueden
realizarse de igual forma con los Controles Manuales.
FUNCIONAMIENTO
E s t e Ve n t i l a d o r p u e d e h a c e r s e f u n c i o n a r m e d i a n t e l o s
Controles Manuales ubicados en la parte superior de la unidad
(como se muestra en la
Figura 5) o con el Control Remoto
(se muestra en la Figura 6).
1. Retire el Ventilador de la caja y arme según las instrucciones.
2. Coloque el Ventilador sobre una superficie firme y plana.
ADVERTENCIA: Los topes de plástico o de goma, como los
pies de esta unidad, pueden adherirse a los pisos de madera dura.
La unidad puede dejar un residuo que podría oscurecer, manchar
o producir defectos permanentes en la terminación de ciertos pisos
de madera dura.
3. Conecte el cable a un tomacorrientes eléctrico de 120 V~.
Asegúrese que el enchufe se introduzca firmemente en el
tomacorrientes.
4. Cuando el Ventilador esté enchufado, hará un “bip” que indique
que la unidad está encendida.
5. E n c i e n d a e l Ve n t i l a d o r p r e s i o n a n d o e l B o t ó n d e
Encendido ( ). El Ventilador hará dos “bips” para indicar
que la unidad fue encendida.
6. VELOCIDADES: Ajuste la velocidad del Ventilador oprimiendo
el Botón de Velocidad ( ). Cada vez que se oprima el botón
de velocidad, cambiará la velocidad, de Baja (1) a Media (2) a
Alta (3). Cuando se lo conecta inicialmente, el Ventilador estará
en Velocidad Baja. Cuando el Ventilador se apaga y se enciende
nuevamente, la unidad volverá a la velocidad en la cual estaba
cuando fue apagado.
7. OSCILACIÓN: Oprima el Botón de Oscilación ( ) para activar
y desactivar la función de oscilación.
8. TEMPORIZADOR: La función temporizadora le permitirá
ajustar el tiempo de funcionamiento de 1/2 hora a 7 1/2 horas,
con incrementos de 1/2 hora. Al oprimir el
Botón Temporizador
( ), cambiará el tiempo de funcionamiento deseado. Cada vez
para que presione el botón temporizador, el tiempo aumenta
en 1/2 hora. Después de llegar a las 7 1/2 horas, si oprime el
botón temporizador una vez más, el ventilador funcionará en
for ma continua. Las luces en el frente de la unidad se
encenderán apropiadamente con el lapso de tiempo para el
cual se activó el Ventilador.
9. MODO DE SUEÑO: Esta función permite que la unidad se
coloque en Modo de Sueño. Al oprimir el Botón de Modo de
Sueño ( ) una vez, cambiará la velocidad de la Unidad a baja
durante 6 horas continuas. Al apretar el Botón de
Modo de Sueño
( ) una segunda vez, la unidad se colocará en 6 horas continuas.
El Botón de Oscilación ( ) funcionará cuando el Ventilador esté
en el Modo de Sueño. Al apretar cualquier otro botón
(Temporizador, Velocidad del Ventilador o de Encendido) se
cerrará el Modo de Sueño.
10. Para apagar el Ventilador, presione el Botón de Encendido ( )
y desenchufe la unidad del tomacorrientes.

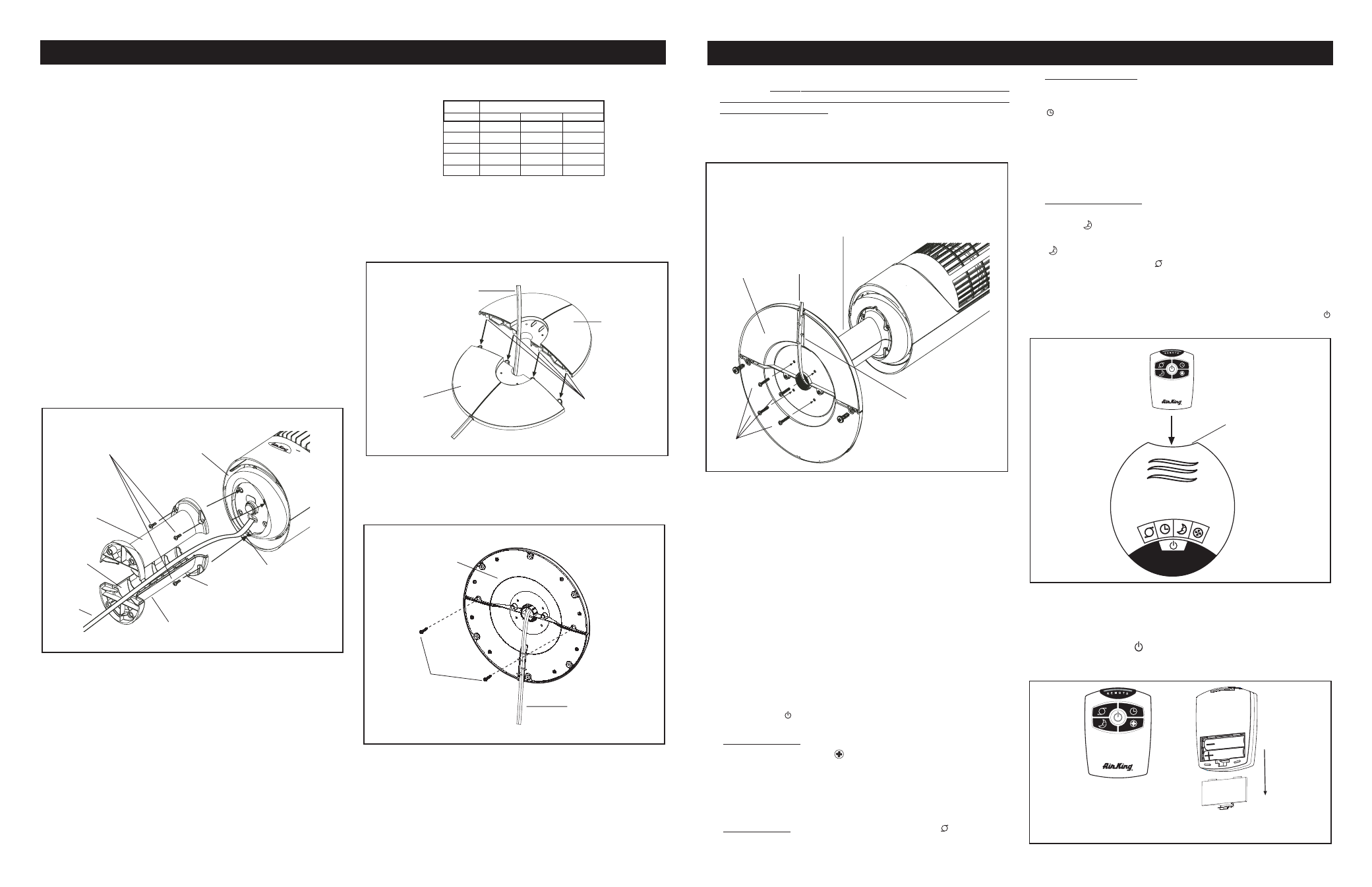

ASSEMBLY
1. For ease of assembly, lay the Fan down so that the front grill and
control panel are facing up.
2. Locate the Power Supply Cord at the bottom on the Fan.
Place the Power Supply Cord in the Cord Channels of the
Column Supports. Snap the Column Supports firmly
together to form the
Column Support Assembly. (Figure 1)
3. Attach the Column Support Assembly to the Motor Base with
(4) 1/2” Long M5 Screws. Make certain to align the Key on the
Support Column Assembly with the Locating Notch on the
Motor Base. (Figure 1)
4. Assemble the Bases by interlocking the Bosses on Support Base
A into the Boss Holes on Support Base B. Thread the Power
Supply Cord through the large hole in the center of the Support
Base Assembly.
(Figure 2)
5. Secure the (2) #8 X 1/2” Screws into the two holes in the
bottom of the base. (Figure 3)
Figure 1
Power
Supply
Cord
Cord
Channel
Column
Support
Motor Base
Locating
Notch
M5 X 1/2”
Screws
Column Support Assembly
Key
Column
Support
Figure 3
Support Base Assembly - Bottom View
Support
Base
Assembly
#8 X 1/2”
Screws
Power Supply
Cord
DESCRIPTION
The AirKing Wind Tower Floor Fan features manual and remote
control operation and a Blower Wheel Fan blade. The Fan has a
permanently lubricated motor with a 9 ft. (2.7 m) 18/3 cord set.
SPECIFICATIONS
Motor ................................. 120V, 60 Hz
Blade diameter .................. 3.5”
Speeds .............................. 3
Control .............................. Push Button /Remote Control
Air flow distribution ........... 90
°
Variable
Approvals .......................... UL Listed. Close mesh fan guard meets
OSHA requirements.
MODEL 5AU42/9215
SPEED HIGH MED LOW
FPM* 715 580 455
RPM 1400 1140 875
Amps 0.36 0.30 0.25
Watts 43 35 30
dB A 45 39 33
Figura 6
Vista Frontal del
Control Remoto
Espalda De
Telemando
6. Alinee el Conjunto de la Base de Soporte con el Soporte de
Columna, cerciorándose de que el canal del cable en la parte
inferior de la base de soporte esté orientado hacia la parte
posterior del Ventilador. Ensamble el
Conjunto de la Base de
Soporte con el Conjunto del Soporte de Columna utilizando
los
Tornillos M5 de (4) 1” de largo. Jale con cuidado toda holgura
excesiva del Cable de Electricidad e introdúzcala por el Canal
Conductor de Cable. (Figura 4)
M5 X 1”
Tornillos
Conjunto De
Soportes De
Columna
Cable
Eléctrico
Canal
Conductor
de Cable
Conjunto
de la Base
de Soporte
Figura 4
Conjunto de Columna Para la Base
Figura 5
Compartimiento del
remoto control
Power Supply
Cord
Figure 2
Support
Base B
Support
Base A
Bosses
Support Base Assembly - Top View
* Measured @ 4 feet
