Avanti WD30EC User Manual

Page 12

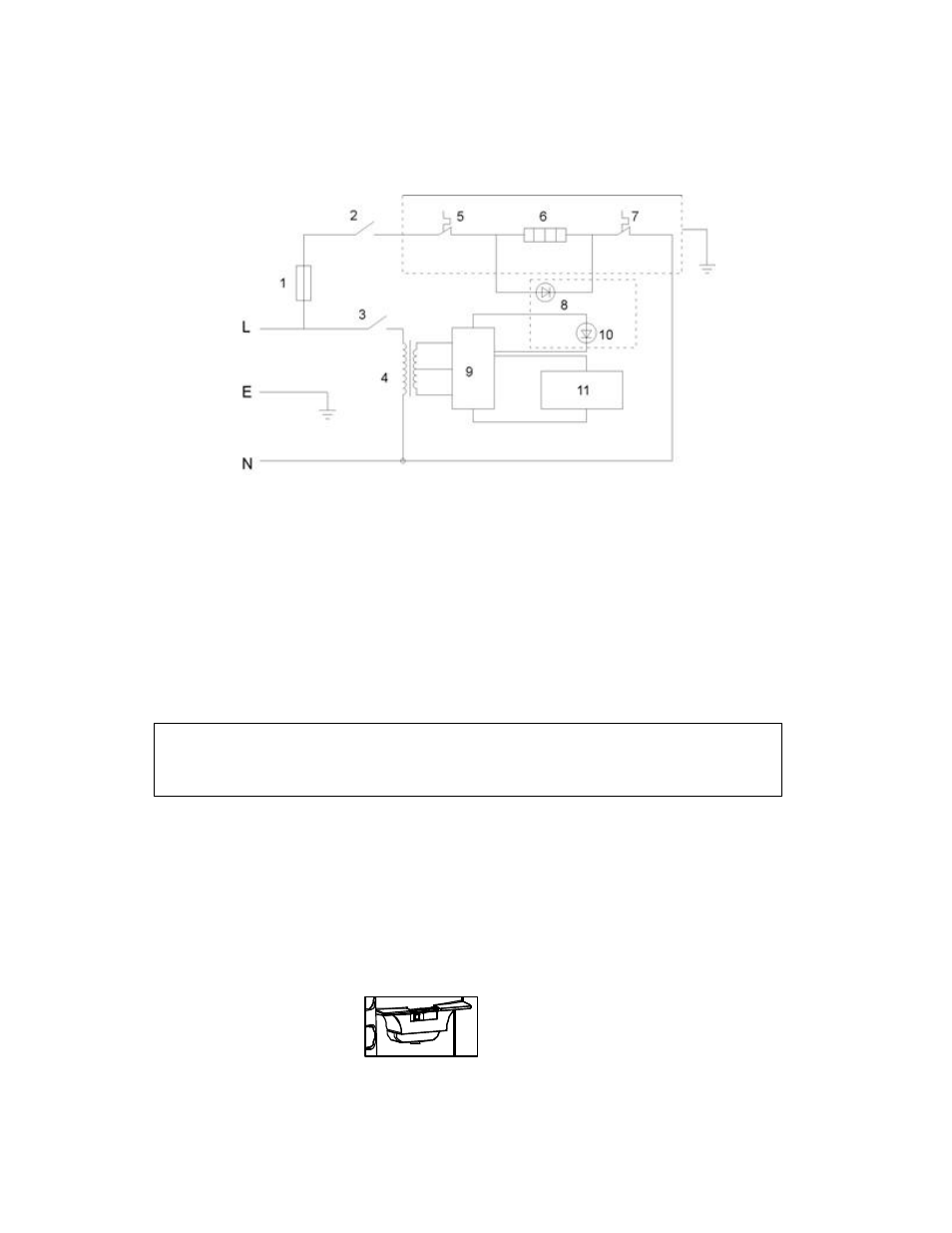

WIRING DIAGRAM

INSTRUCCIONES EN ESPAÑOL

PARA OBTENER AGUA CALIENTE

APRIETE EL BOTON DE SEGURIDAD HACIA ABAJO.

MANTENGA AGAURDO ESE BOTON ROJO MIENTRAS QUE NUEVA EL GRIFO Y ESTE
DISPENSANDO AGUA.

CUANDO SUELTE EL BOTON DE SEGURIDAD, ASEGURESE DE RETORNARLO TODO A LA
POSICION ORIGINAL.

1. 10A FUSE

7. THERMOSTAT

2. HEATING SWITCH

8. HEATING INDICATOR (RED)

3. COOLING SWITCH

9. COOLING INDICATOR (GREEN)

4. TRANSFROMER

10. CONTROL PCB

5. PROTECTOR

11. THERMOELCTRIC REFRIGERATION

6. HEATER

AVISO:
ESTE GRIFO DE AGUA CALIENTE TIENE UN ADAPTADOR DE SEGURIDAD PARA NIÑOS.
