Conexión a un aparato o un componente amplificador (cine en casa) con o sin
entrada Scart
Entrada Audio/Video
en el amplificador o
televisor
Conexiones
! Lea el Manual de instrucciones de su televisor o amplificador
! Conecte adecuadamente los colores y marcas, como se describe en la figura.
! Después de conectar el aparato, conecte el cable de red.

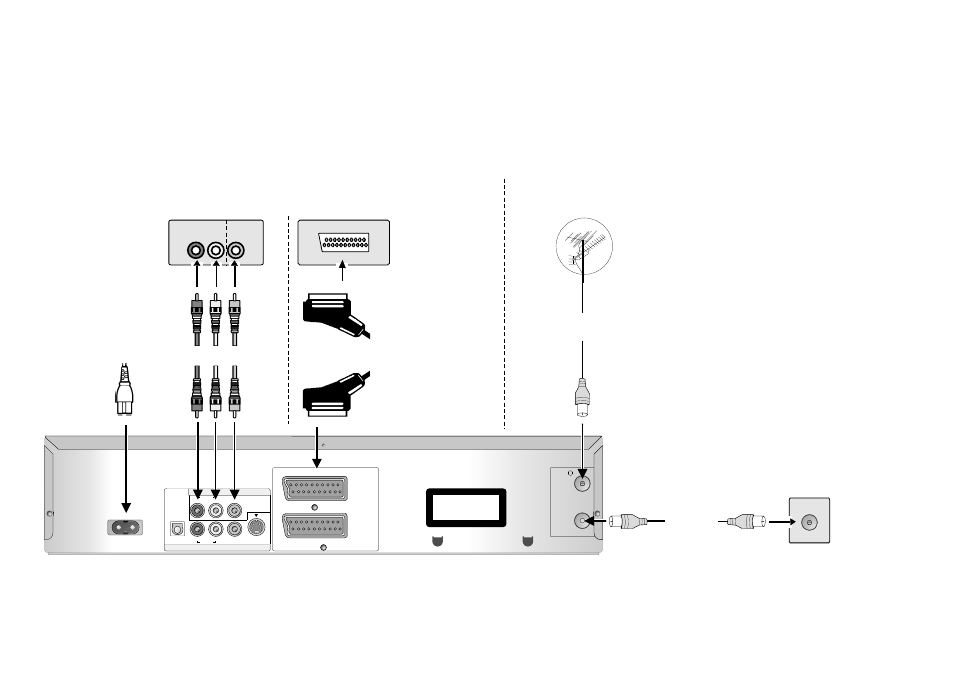

Conexión AV
Parte posterior
del televisor
Conecte el aparato a través de la salida de Audio/Video VCR/DVD
o el conector Scart AV1.
Rojo Blanco
Parte posterior
del televisor.
Conecte el aparato a través del conector de antena RF.
Para la recepción de televisión debe
conectarse también el cabo coaxial
de RF incluso cuando se conecte el
aparato a través de un cabo Scart de
21-patillas o de la salida Video
Indicación para todas las conexiones mostradas
Conecte el aparato directamente al televisor. Si el aparato se conecta a través de un videograbador, cuando se reproducen DVDs con
protección contra copiado aparece en la pantalla una imagen distorsionada. Al conectar un amplicador Dolby Pro Logic desconecte la
función Advanced Surround para eliminar interferencias del sonido (página 36).
Amarillo
cabo
coaxial de RF
cabo
coaxial de RF
cabo Scart de 21-patillas
