Od ustawienia głośników mogą zależeć niskie tony i pole akustyczne.
Zwróć uwagę na następujące punkty:
≥ Ustaw głośniki na pewnej, płaskiej podstawie.
≥ Głośniki powinny znajdować się na odległości przynajmniej 10 mm od
systemu, by miały właściwą wentylację.
≥ Jeżeli umieścisz głośniki za blisko podłogi, ścian, i kątów, może to dać
efekt nadmiernie niskich tonów. Zasłoń ściany i okna grubymi kotarami.
≥ Opcjonalny wspornik na ścianę pokazany jest na stronie 17.

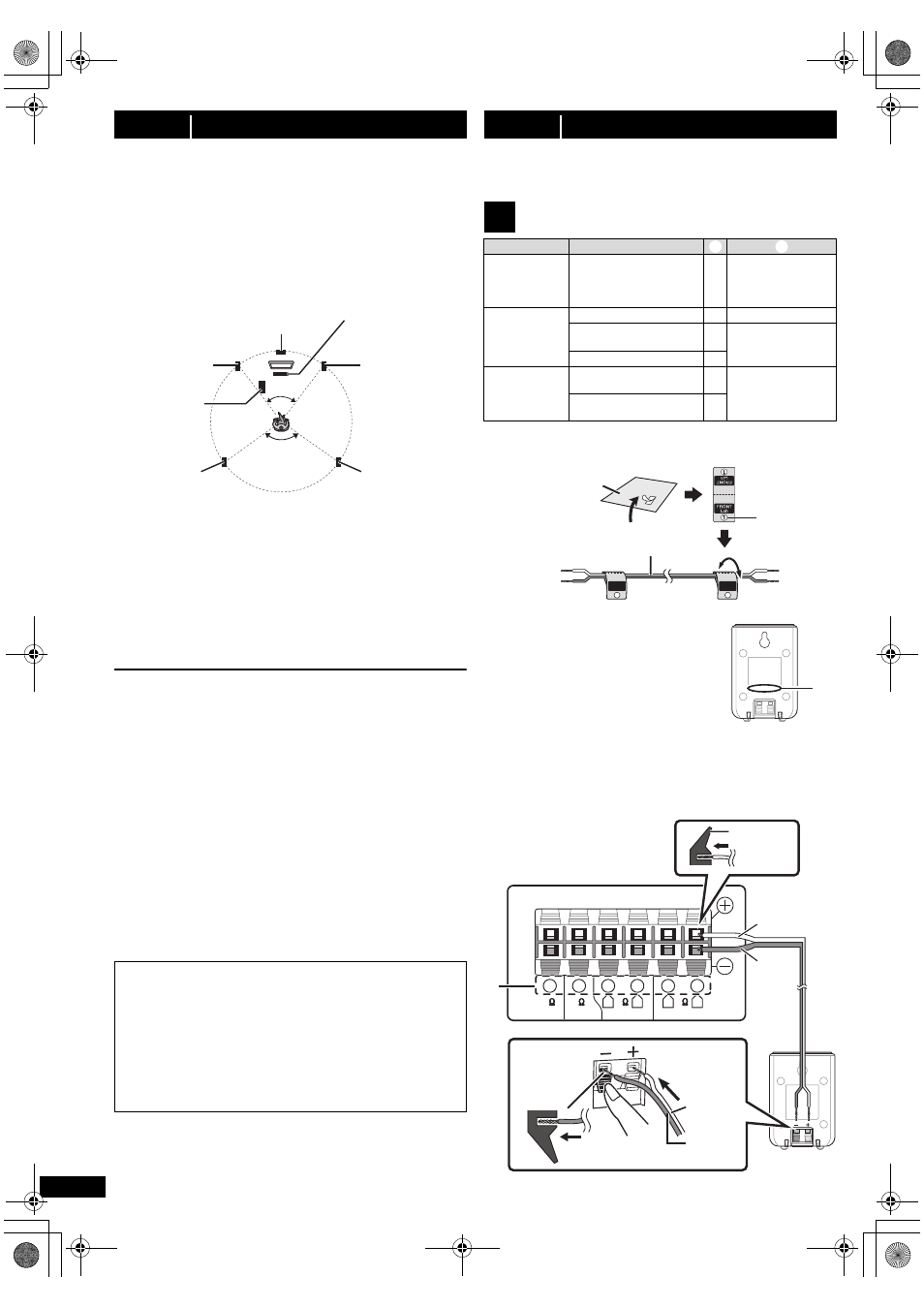

Przykład rozmieszczenia (“Układ przestrz. (Zalecane)”: Standardowe
rozmieszczenie przestrzenne)
Ustaw głośniki przedni, centralny i surround mniej więcej w jednakowej
odległości od pozycji siedzącego. Kąty na schemacie są przybliżone.
§1 Należy zostawić minimum 5 cm przestrzeni z każdej strony dla
zapewnienia właściwej wentylacji.
§2 Ustaw na stelażu lub na półce. Wibracje powodowane przez głośnik
mogą przerwać obraz, jeżeli głośnik ustawiony jest bezpośrednio na
telewizorze.
§3 Ustaw na prawo lub na lewo od telewizora, na podłodze lub
wytrzymałej półce, aby nie powstawały wibracje. Pozostaw odłegłość
około 30 cm od telewizora.
W zależności od układu pomieszczenia, można użyć wszystkich
głośników z przodu (“Układ przedni (Alternatywne)”) (B 8, Easy setup
(Łatwe ustawienia)).
Uwagi o używaniu głośnika
≥Używaj tylko dostarczonych głośników
Używanie innych głośników może uszkodzić urządzenie, i jakość
dźwięku na tym ucierpi.
≥ Odtwarzanie dźwięku na wysokiej głośności przez dłuższy okres czasu
może uszkodzić głośniki i skrócić ich żywotność.
≥ Aby uniknąć uszkodzenia, zmiejsz głośność w następujących
przypadkach:
– Przy odtwarzaniu dźwięku skażonego.
– Gdy dźwięk wychodzący z głośników odbija się z powodu
odtwarzacza, hałasu z radia FM, lub ciągłych sygnałów z oscylatora,
sprawdź płytę, lub przyrząd elektroniczny.
– Podczas regulacji jakości dźwięku.
– Podczas włączania lub wyłączania urządzenia.
Jeżeli pojawiają się nieregularne barwy w telewizorze
Centralny głośnik jest zaprojektowany do używania obok telewizora, lecz
w niektórych telewizorach i kombinacjach ustawień obraz może być
skażony.
Jeżeli zachodzi takie zjawisko, wyłącz telewizor na około 30 minut.
Funkcja demagnetyzacji telewizora powinna wyeliminować problem.
Jeżeli problem nie został usunięty, odsuń głośniki nieco dalej od
telewizora.
Uwaga!
Nie dotykaj przedniej siatki głośników. Trzymaj je za boczne ścianki.
Wyłącz wszystkie urządzenia przed wykonaniem podłączenia i przeczytaj
odpowiednie instrukcje obsługi.
Nie włączaj przewodu sieciowego zanim wszystkie inne
podłączenia nie są w pełni wykonane.
krok 1 Pozycjonowanie
Uwaga!
≥ Urządzenie główne i dostarczone głośniki winny być używane
tylko w sposób taki, jak podany w tym schemacie.
Niezastosowanie się do tych zaleceń może doprowadzić do
uszkodzenia wzmacniacza i/lub the głośniki, i może
spowodować niebezpieczeństwo pożaru. Jeżeli nastąpiło
uszkodzenie lub jeżeli dostrzeżesz nagłe zmiany w pracy
urządzenia, Zwróć się do wykwalifikowanego technika
serwisowego.
≥ Nie próbuj przymocować głośników do ścian innym sposobem,
niż sposób opisany w tej książce instrukcji.
120°
60°
Głośnik centralny §2
Głośniki przednie
(lewy)
Głośnik
niskotonowy §3
Głośniki dźwięku
przestrzennego
(lewy)
Głośniki dźwięku
przestrzennego
(z prawej)
Głośniki przednie
(z prawej)
Główne
urządzenie §1
krok 2 Podłączenia
1 Podłączenia głośnika
Typ kabla Głośniki
(Podłączany do
subwoofera)
Głośnik niskotonowy 6
SUBWOOFER /
ENCEINTE
D’EXTRÊMES-
GRAVES
Krótki
Głośnik centralny 5 CENTER / CENTRE
Głośniki przednie
(z prawej)
2 FRONT /
AVANT
Głośniki przednie (lewy) 1
Długi
Głośniki dźwięku
przestrzennego (z prawej)
4
SURROUND /
AMBIOPHONIE Głośniki dźwięku
przestrzennego (lewy)
3
Sprawdź typ głośnika na etykiecie
umieszczonej na głośniku przed
podłączeniem odpowiedniego
przewodu.
 
FRONT
Lch
1
FRONT
Lch
1

Użycie etykietek kabli głośnika jest pomocne przy wykonywaniu
podłączenia kablowego.
np., Głośniki przednie (lewy)
Etykietki na przewody
głośników
Krótki przewód

np.
FRONT FRONT SURROUND SURROUND
L R L R 3
6 5 2 1 4 3
5 5 5

SUBWOOFER SUBWOOFER CENTER CENTER
Główne urządzenie (tylne)
Biały
Niebieski
przewód
Biały
Niebieski
przewód Wciśnij!
Głośniki dźwięku
przestrzennego
(lewy)
Wciśnij!
Podłącz przewody głośników do odpowiednich głośników, kierując się
powyższą tabelą.
Wstaw przewód do oporu, uważając, by nie wstawić go poza izolację
przewodu.
Należy zachować ostrożność, aby nie krzyżować (zwierać) lub nie
zmieniać biegunów kabli głośników, ponieważ może to
spowodować uszkodzenie głośników.
i: Biały
j: Niebieski przewód
42
