Prosta Instalacja
P
o
dł
ąc
za
ni
e ka
b
li
PO
L
S
K
I
RQ
TX00
98
Wyłącz wszystkie urządzenia przed podłączeniem kabli i przeczytaj instrukcję obsługi.
Nie podłączaj kabla zasilania, dopóki nie zostaną podłączone wszystkie inne kable.
(Ciąg dalszy na następnej stronie)

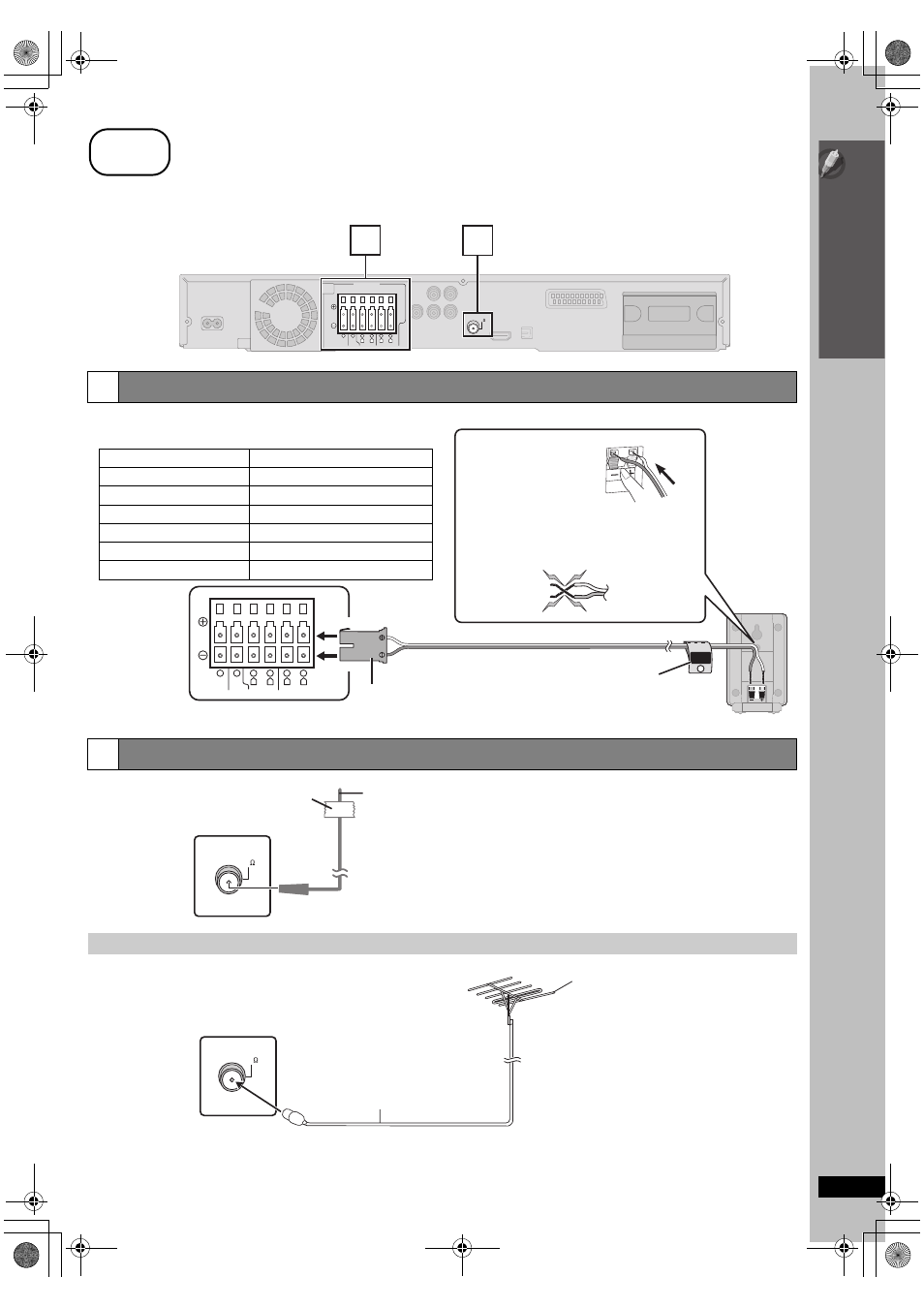

1
Podłączanie głośników
2
Podłączanie anteny radiowej
Korzystanie z anteny radiowej zewnętrznej (opcjonalnej)
krok 3
Podłączanie kabli
CENTER SUBWOOFER FRONT
6 5 2 1 4 3
L R L R SURROUND
SPEAKERS
FM ANT (75 )
1 2
Główne urządzenie
Lch
SURROUND
3
CENTER SUBWOOFER FRONT
6 5 2 1 4 3
L R L R
SURROUND
Podłączanie głośników do urządzenia głównego:
Podłączyć do gniazd o tym samym kolorze.
Gośnik Kolor gniazda/złącza
1 FRONT (L) Biały
2 FRONT (R) Czerwony
3 SURROUND (L) Niebieski
4 SURROUND (R) Szary
5 CENTER Zielony
6 SUBWOOFER Fioletowy
Włóż kabel do końca.
i: Biały
j: Niebieski
Wciśnij!
np. []PT560]]
Głośniki
dźwięku
przestrzennego
(L)
Nalepka na kabel gośnika (jest częścią zestawu)
Przymocować nalepki na kable głośników, aby
ułatwić sobie przeprowadzanie połączeń.
≥ Należy zachować ostrożność, aby nie
krzyżować (zwierać) lub nie zmieniać biegunów
kabli głośników, ponieważ może to spowodować
uszkodzenie głośników.
źLE
Główne urządzenie Włożyć do końca.
FM ANT
(75 )
Taśma klejąca
Wewnętrzna antena radiowa
(jest częścią zestawu)
Umieść ten koniec anteny w
miejscu, gdzie odbierany jest
najlepszy sygnał.
Główne urządzenie
FM ANT
(75 )
Zewnętrzna antena radiowa
[Korzystanie z anteny telewizyjnej (nie jes
częścią zestawu)]
≥ Antena powinna być zainstalowana przez
kwalifikowaną osobę.
Kabel koncentryczny 75 ≠
(nie jest częścią zestawu)
Użyj zewnętrznej anteny, gdy sygnał radiowy jest słabej
jakości.
≥ Odłącz antenę, gdy urządzenie jest wyłączone.
≥ Nie należy używać anteny zewnętrznej podczas burzy.
Główne urządzenie
