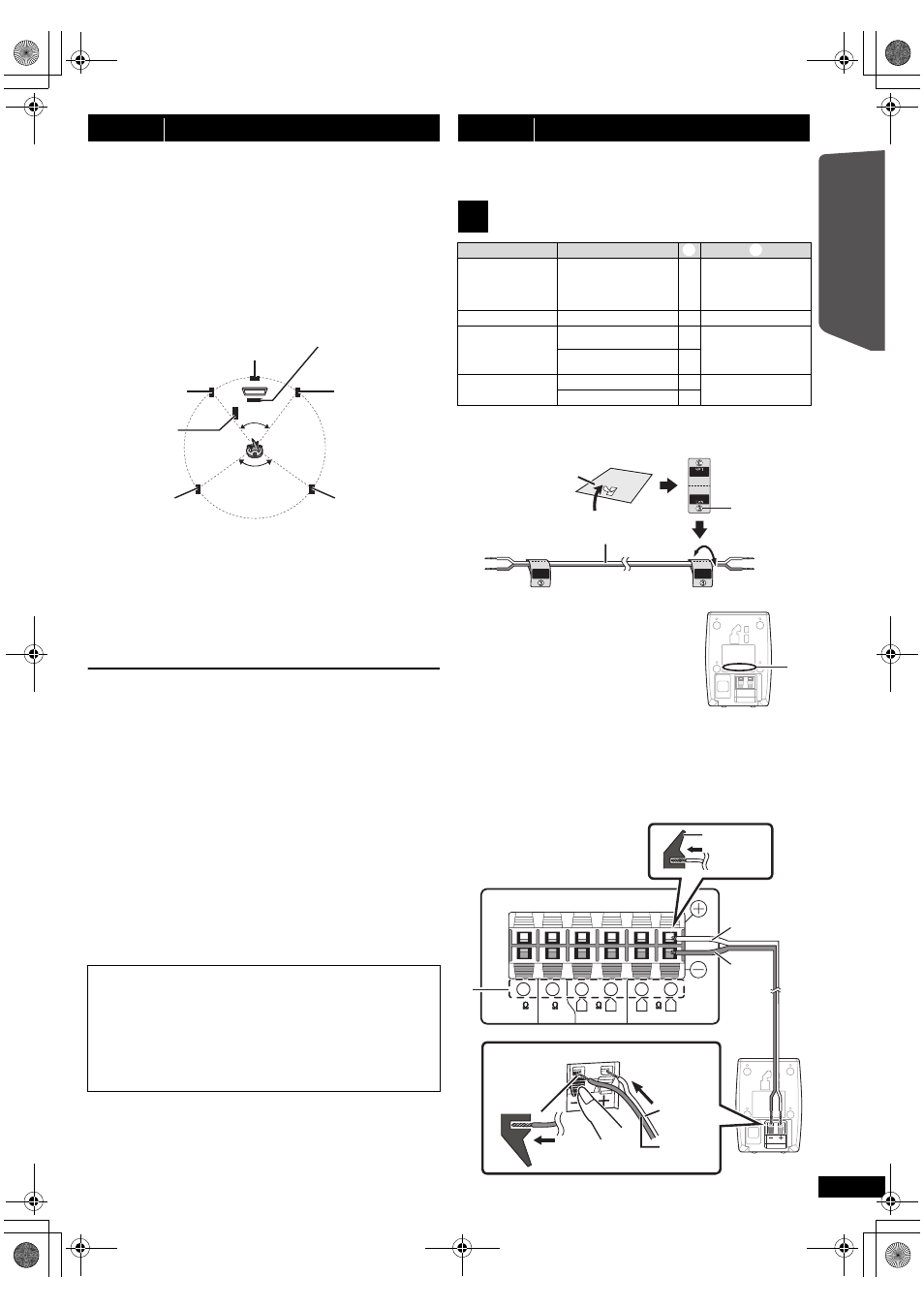

Page 73: Hangszórók csatlakoztatása
7
RQ
T
9
59
4
Ke
zd
et
i lépé
sek
Gyor
s ismertet
ő
MA
GY
AR
A hangszórók elhelyezése befolyásolhatja a basszust és a hangmezőt.
Figyeljen az alábbiakra:
≥ Vízszintes és biztos alapra helyezze a hangszórókat.
≥ A megfelelő szellőzés érdekében helyezze a hangszórókat legalább
10 mm-re a rendszertől.
≥ Ha túl közel helyezi a hangszórókat a földhöz, falakhoz, vagy a helyiség
sarkaihoz, a basszus erősebb lehet. Takarja le a falakat és az ablakokat
vastag függönyökkel.
≥ A falra rögzítés lehetőségeiről ld. a 20 oldalt.
Összeállítási példa (“Térhat. elrend. (Ajánlott)”: Standard surround
elrendezés)
Helyezze az első, középső és háttér hangszórókat körülbelül ugyanolyan
távolságra az ülőhelytől. A diagramon látható elhelyezési szögek
megközelítőleges értékek.
§1 A megfelelő szellőzés érdekében hagyjon legalább 5 cm szabad
helyet minden oldalon.
§2 Tegye egy fogasra vagy egy polcra. A hangszóró vibrálása
megzavarhatja a képet, ha közvetlenül a TV készülékre helyezik.
§3 Tegye a földre, a TV jobb vagy bal oldalán, vagy egy erős polcra,
hogy elkerülje a vibrációt. Hagyjon szabadon körülbelül 30 cm-t a TV
készüléktől.
A helyiség elrendezésétől függően előfordulhat, hogy Ön az összes
hangszórót elől szeretné használni
(“Első elrend. (Alternatív)”)
(B 9, Easy setup (Egyszerű beállítás)).
Megjegyzések a hangszórók használatáról
≥Csak a tartozék hangszórókat használja
Eltérő hangszórók használata károsíthatja az egységet, és a
hangminőséget is rontja.
≥ Károsíthatja a hangszórókat és csökkentheti az élettartamukat a tartós,
nagy hangerőn történő lejátszás.
≥ Csökkentse a hangerőt a következő estekben, hogy elkerülje a
károsodást:
– A hangszórókból torz hang hallatszik.
– Ha a hangszórók visszhangosak a lemezjátszó, FM adás, valamint az
oszcillátorból, teszt lemezből vagy elektromos eszközből származó
folyamatos jelek miatt.
– Hangminőség beállításánál.
– Ha be- ill. kikapcsolja az egységet.
Ha szokatlan színeződés jelentkezik a TV készüléken
A középső hangszórót TV-készülékhez közeli használatra tervezték,
azonban a képminőséget befolyásolhatja bizonyos készülékeknél és
beállítás kombinációknál.
Ha ez előfordulna, kapcsolja ki a TV-készüléket körülbelül 30 percre.
A TV-készülék demagnetizáló funkciója általában megoldja a problémát.
Ha a probléma továbbra is fennáll, helyezze a hangszórókat távolabb a
TV-től.
Csatlakoztatás előtt kapcsolja ki a berendezéseket, és olvassa el a
megfelelő használati utasításokat.
Ne csatlakoztassa az AC hálózati kábelt, míg az összes
többi csatlakozás nincs kész.
Érdemes a hangszóró kábelének matricáit használnia, amikor összeköti a
kábeleket.
A fenti táblázat alapján csatlakoztassa a hangszóró kábeleket a
megfelelő hangszórókhoz.
Dugja be teljesen a kábelt, ügyelve arra, hogy annak csak a szigetelt
részét csatlakoztassa.
Ügyeljen rá, hogy ne zárja rövidre és ne fordítsa meg a hangsugárzó
vezetékek polaritását, mert ez a hangsugárzók károsodását
okozhatja.
2. lépés
Elhelyezés
Vigyázat
≥ A főegységet és a tartozék hangszórókat csak az itt látható
összeállításban használja. Ha nem így tesz, az az erősítő és/
vagy a hangszórók károsodásához vezethet és tűzveszélyt
okozhat. Kérje képzett szakember segítségét, ha károsodás
következett be, vagy ha hirtelen változást észlel a
teljesítményben.
≥ Ne próbálja meg más módszerrel falra rögzíteni a hangszórókat,
mint ahogyan ebben a használati utasításban szerepel.
120°
60°
Középső hangsugárzó
§2
Első
hangsugárzó
(bal)
Mélysugárzó
§3
Háttér
hangsugárzó
(bal)
Háttér
hangsugárzó
(jobb)
Első
hangsugárzó
(jobb)
Készülék
§1
3. lépés
Csatlakoztatások
1
Hangszórók csatlakoztatása
Kábeltípus
Hangszórók
(Mélynymóhoz
csatlakotatva)
Mélysugárzó
6
SUBWOOFER /
ENCEINTE
D’EXTRÊMES-
GRAVES
Rövid
Középső hangsugárzó
5
CENTER / CENTRE
[XH70] Rövid
[XH75]
(A hangszóró
állvány tartozéka)
Első hangsugárzó (J)
2
FRONT /
AVANT
Első hangsugárzó (B)
1
Hosszú
Háttér hangsugárzó (J)
4
SURROUND /
AMBIOPHONIE
Háttér hangsugárzó (B)
3
A megfelelő kábel csatlakoztatása előtt
ellenőrizze a hangszóró típusát a
hangszórón található címke alapján.
SURROUND
Lch
SURROUND
SURROUND
SURROUND
Lch
pl., Háttér hangsugárzó (B)
Hangszóró kábel
matrica
Hosszú kábel
pl.
FRONT
FRONT
SURROUND
SURROUND
L
R
L
R
5
6
5
2
1
4
3
5
5
5
SUBWOOFER
SUBWOOFER CENTER
CENTER
Készülék (hátsó)
Fehér
Kék
vonal
Fehér
Kék
vonal
Nyomja!
Háttér
hangsugárzó (B)
Nyomja!
pl. [XH70]
i: Fehér
j: Kék vonal
73
