CQ-VD6503N

Français

Raccordements électriques

(suite)

F U S E 1 5 A

8 m m M A X

> P B T < J A M - S A a

INTELLIGENT SYSTEM

BS G-CODE

POWER

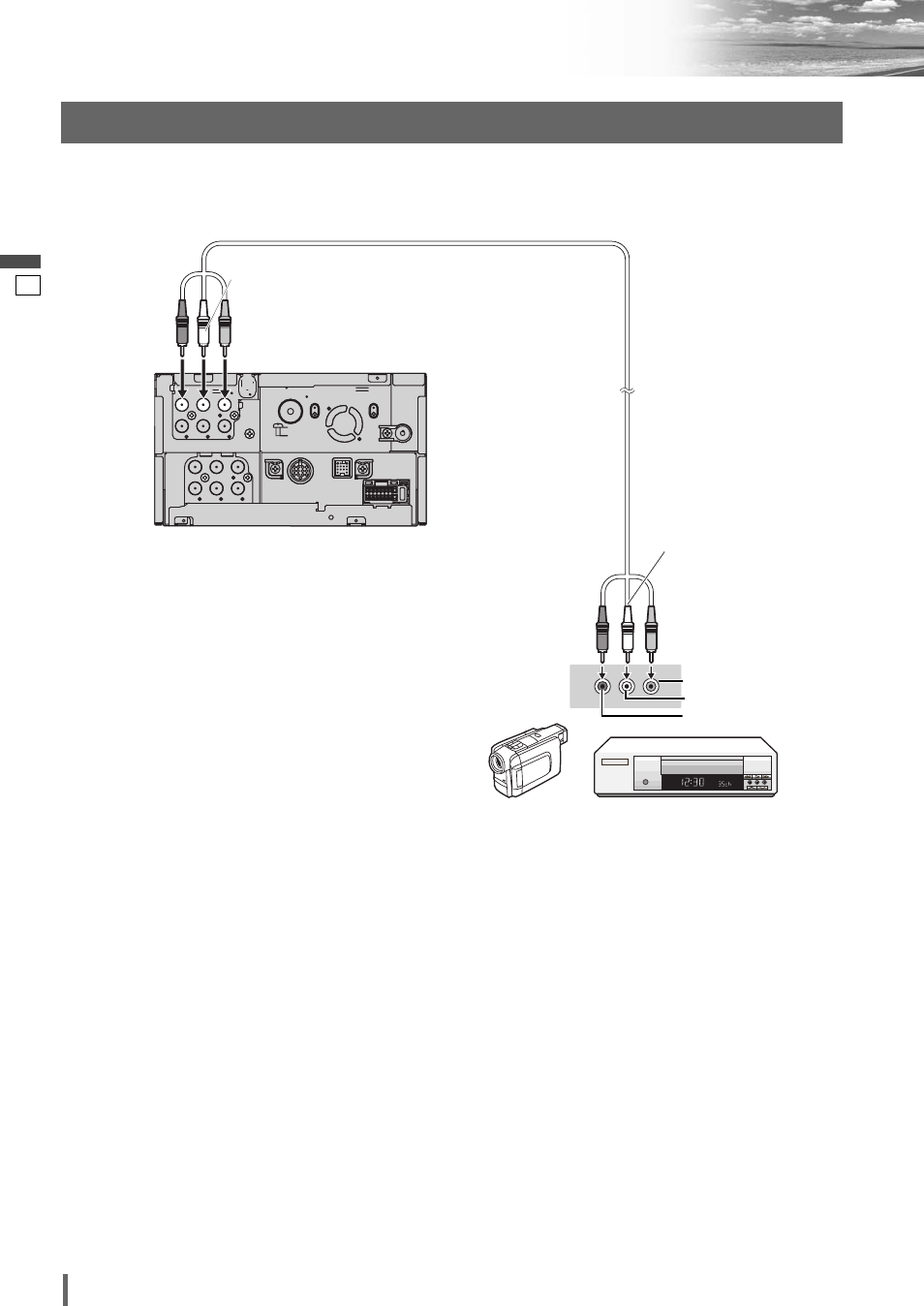

Connexion à le magnétoscope ou le caméscope

CQ-VD6503N
(arrière)

(D)

(Rouge)

(G)
(Blanc)

(Video)
(Jaune)

Magnétoscope (en option)

Caméscope
(en option)

(D) (Rouge)

(G) (Blanc)

(Video) (Jaune)

Cordon RCA (en option)

Sortie vidéo
Canal gauche audio
Canal droit audio

Remarque

Référez-vous également aux instructions d’utilisation des dispositifs branchés.

Observez les formes des connecteurs des dispositifs de branchement et leurs positions de raccordement spécifiées
afin d’établir les connexions correctes.
