Anm:
• Det är nödvändigt att utföra multiskärminställning för varje plasmaskärm när du vill använda flera skärmar.
• Anlita plasmaskärmens bruksanvisning för närmare detaljer.
Stiftsammansättning för uttaget
SERIAL OUT
Denna bruksanvisning beskriver installation av denna produkt i plasmaskärmar tillverkade av vårt företag samt
användning med flera skärmar.
Formen på uttagsplattan varierar beroende på skärmens storlek.
Anslutningar
AUDIO
SERIAL
PC IN
SERIAL OUT
PC1
IN
OUT
AUDIO
SERIAL
PC IN
SERIAL OUT
PC1
IN
OUT
Dator
Datorkabel
D-sub 15-stiftig
Rak kabel RS-232C
D-sub 9-stiftig
Till en annan plasmaskärm
Uttaget PC1 IN
Uttaget SERIAL
Omvandlingsadapter
(vid behov)

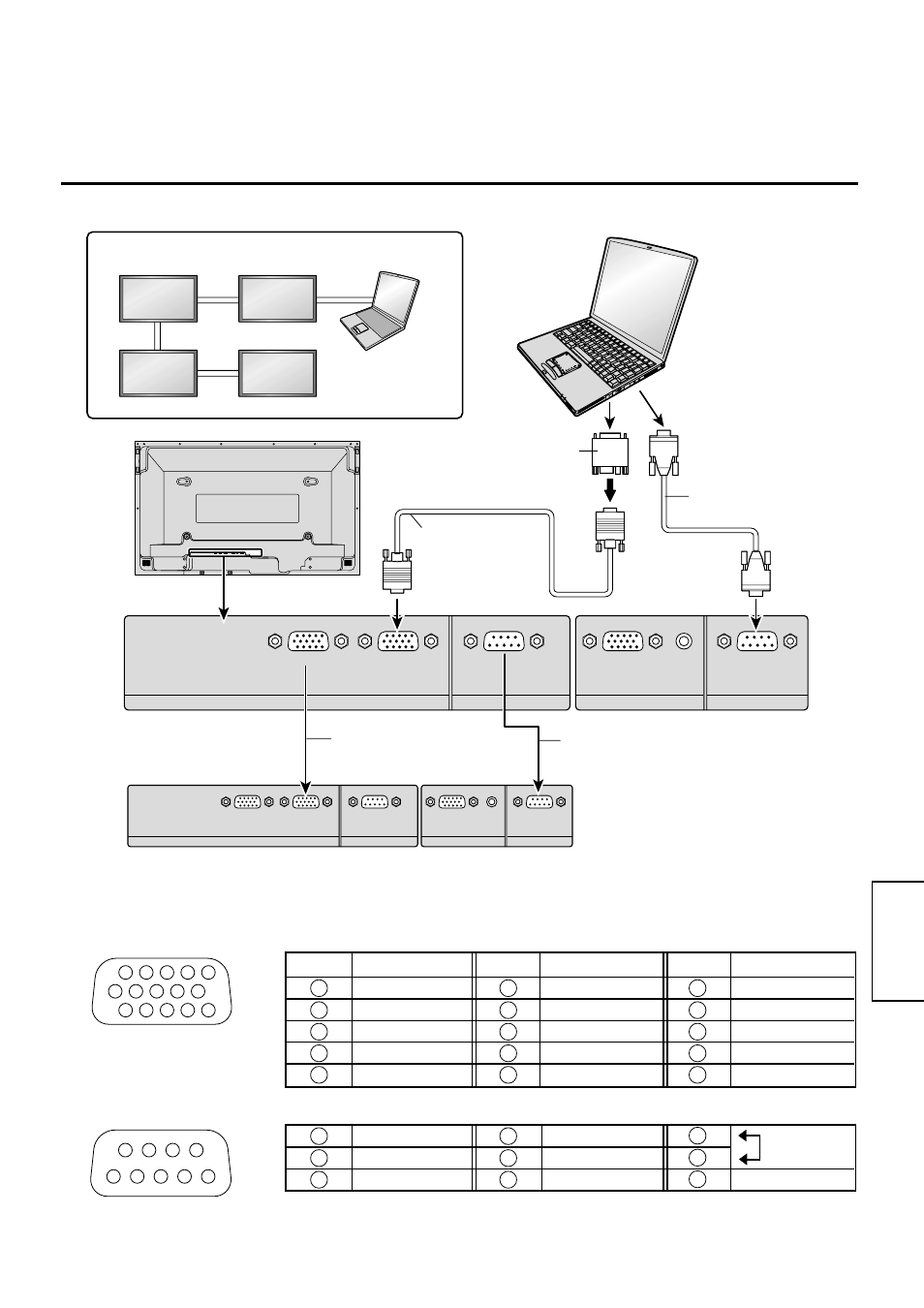

Anslut 4 eller 9 plasmaskärmar i följd såsom visas på bilden nedan.
Exemplet visar anslutning av fyra enheter
Rak kabel RS-232C
Datorkabel
Signalnamn för 15-stiftig D-sub
Stiftsammansättning för
uttaget PC1
Stiftnr.
1
2
3
4
5
Stiftnr.
6
7
8
9
10
Stiftnr.
11
12
13
14
15
Signalnamn
R
G
B
GND (jord)
Signalnamn
GND (jord)
GND (jord)
GND (jord)
NC (ej ansluten)
GND (jord)
Signalnamn
GND (jord)
SDA
HD/SYNC
VD
SCL
1
6
7
8
3
9
4
5
10
15
14
13
12
11
2
1
2
3
4
5
6
7
8
9
NC
RXD
TXD
Används ej
GND
Används ej
NC
Kortsluten
9
8
7
6
5
3
2
1
4
Signalnamn för 9-stiftig D-sub
GND (jord)
