94
中文

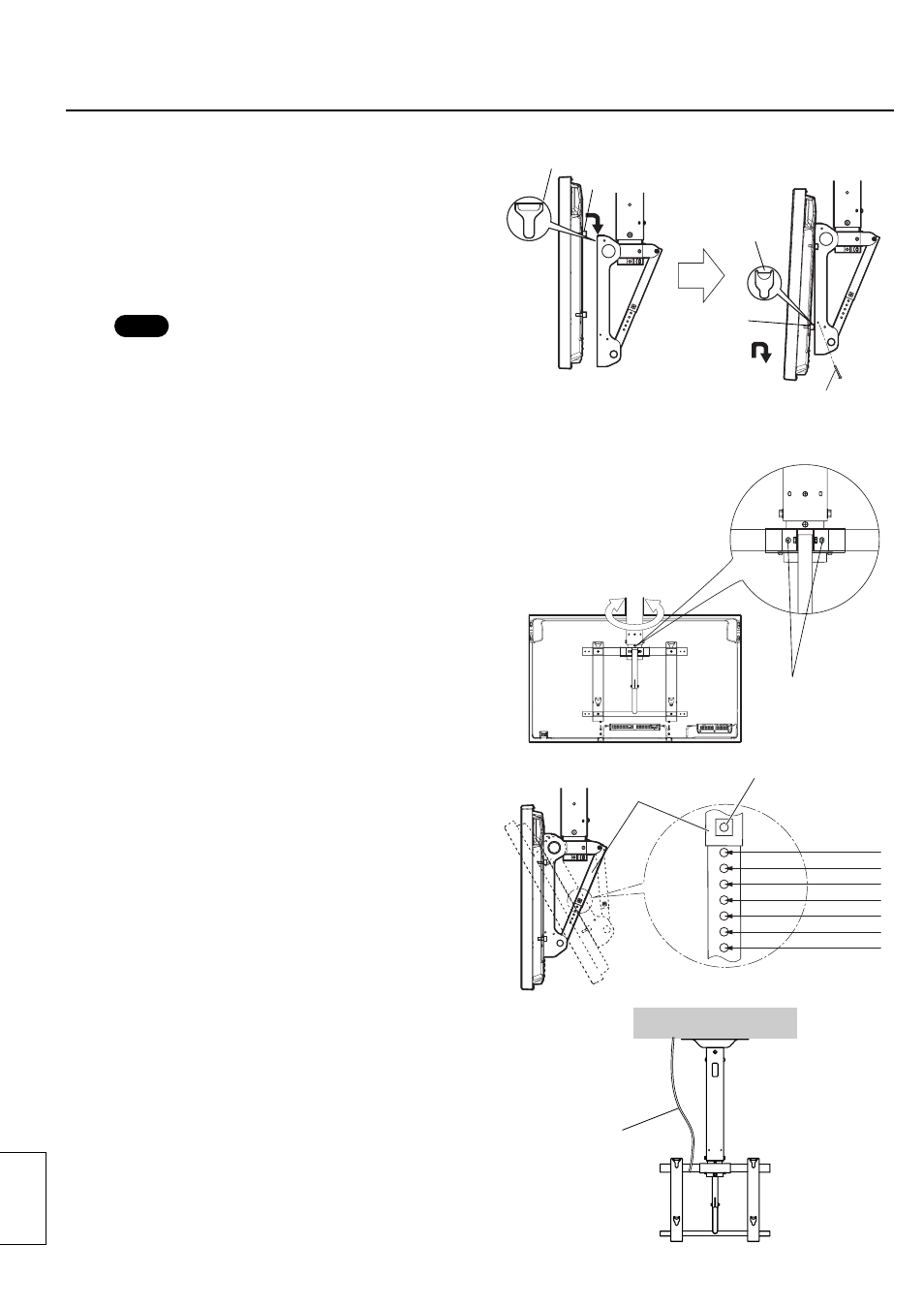

安裝步驟
 將電漿顯示器放低至吊架。
 鎖緊 2 個螺絲，以將裝置 ③ 固定至吊架左右兩
側的螺絲孔。
（鎖緊扭力：1.5 至 2.0 N ∙ m）
備註
• 務必鎖緊螺絲，以將裝置  固定至底座，避免顯
示器掉落。
•略微提起電漿顯示器，檢查是否固定。
7. 調整吊架
 調整方向
鬆開兩個水平固定螺栓。調整電漿顯示器方向後，
將鬆開的螺栓鎖緊定位。
（鎖緊扭力：6 至 7 N ∙ m）
 調整角度
吊架可依 7 種角度放置，從 0∘至 30∘，以 5∘
為一個增減單位。
如果要調整角度，請從連接導管上拆下角度調整螺
絲，然後選擇角度調整孔的對應位置。最後重新鎖
上螺絲。
（鎖緊扭力：3 至 4 N ∙ m）
8. 請確實測量，以防掉落
測量時，請確認吊架重量可受支撐，以防吊架掉落。
為確保吊架滑離位置時站在下方的人員不會被擊中，
請使用至少一條鋼索並保持一定的鬆弛度，以防框架
掉落。
•
請使用市售鋼索，以防吊架掉落。
頂部開孔
上絕緣墊片
底部孔
下絕緣墊片
裝置固定螺絲
(M5-35)……左右各一個
水平固定螺栓
天花板
鋼索
連接導管
角度調整螺絲
角度調整孔位置
0∘( 垂直 )
5∘
10∘
15∘
20∘
25∘
30∘
