6

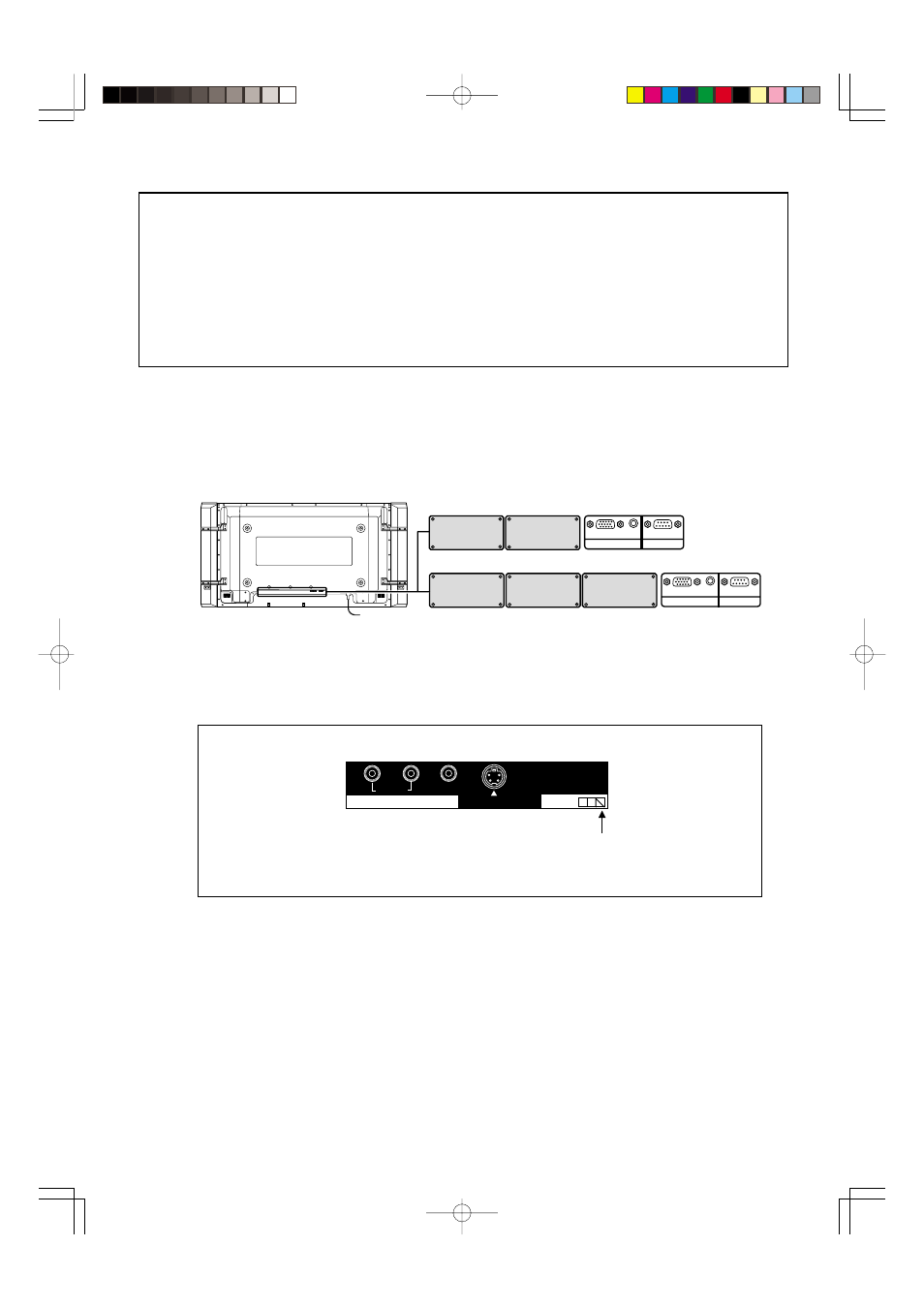

Steckplätze auf der Rückseite des Displays, in denen Boards installiert werden können.
Die "6er Serie" des Plasmadisplays hat die nachfolgend gezeigte Anzahl der Steckplätze für die Installation von
optionalen Boards.
37-Zoll:
2 Steckplätze
42-Zoll, 50-Zoll: 3 Steckplätze
In einigen Steckplätzen können einige Terminal-Boards nicht installiert werden.
Stellen Sie sicher, dass das Terminal-Board installiert werden kann, indem Sie die beiliegende Anleitung und den
Aufkleber des Terminal-Boards zu Rate ziehen.
Beispiel für die Beschriftung auf dem (angebrachten) Aufkleber des Terminal-Boards.
Boards können nicht in Steckplätzen installiert werden, deren Nummer mit einem Querstrich
durchgestrichen wurde.
Beispiel: Das oben gezeigte Terminal-Board kann nicht in STECKPLATZ 3 installiert werden.
SERIAL
PC IN
AUDIO
SERIAL
PC IN
AUDIO
VIDEO
S VIDEO
AUDIO
AV IN
R
L
SLOT
3
1 2
37-Zoll-Modelle
42-Zoll- und 50-Zoll-Modelle
Vorsichtsmaßnahmen:
•
Vor der Installation
Das Gerät ausschalten und das Netzkabel von der Steckdose abtrennen.
Alle am Plasmadisplay angeschlossenen Kabel abtrennen.
•
Beim Entfernen oder Einbauen des Terminal-Boards vorsichtig vorgehen, um Verletzungen zu vermeiden.
Auf der Rückseite des Boards können einige spitze Lötstellen vorhanden sein, die bei Berührung zu
Verletzungen führen können.
•
Bei der Installation des Boards sollte folgendes beachtet werden:
Das Board horizontal in den Steckanschluß einschieben, bis es fest in die Steckverbindung eingesetzt ist.
Bitte beachten Sie, daß ein unvollständiges Einstecken die internen Bauteile beschädigen kann.
STECKPLATZ 1
STECKPLATZ 1
STECKPLATZ 2
STECKPLATZ 3
STECKPLATZ 2
