Pg-5

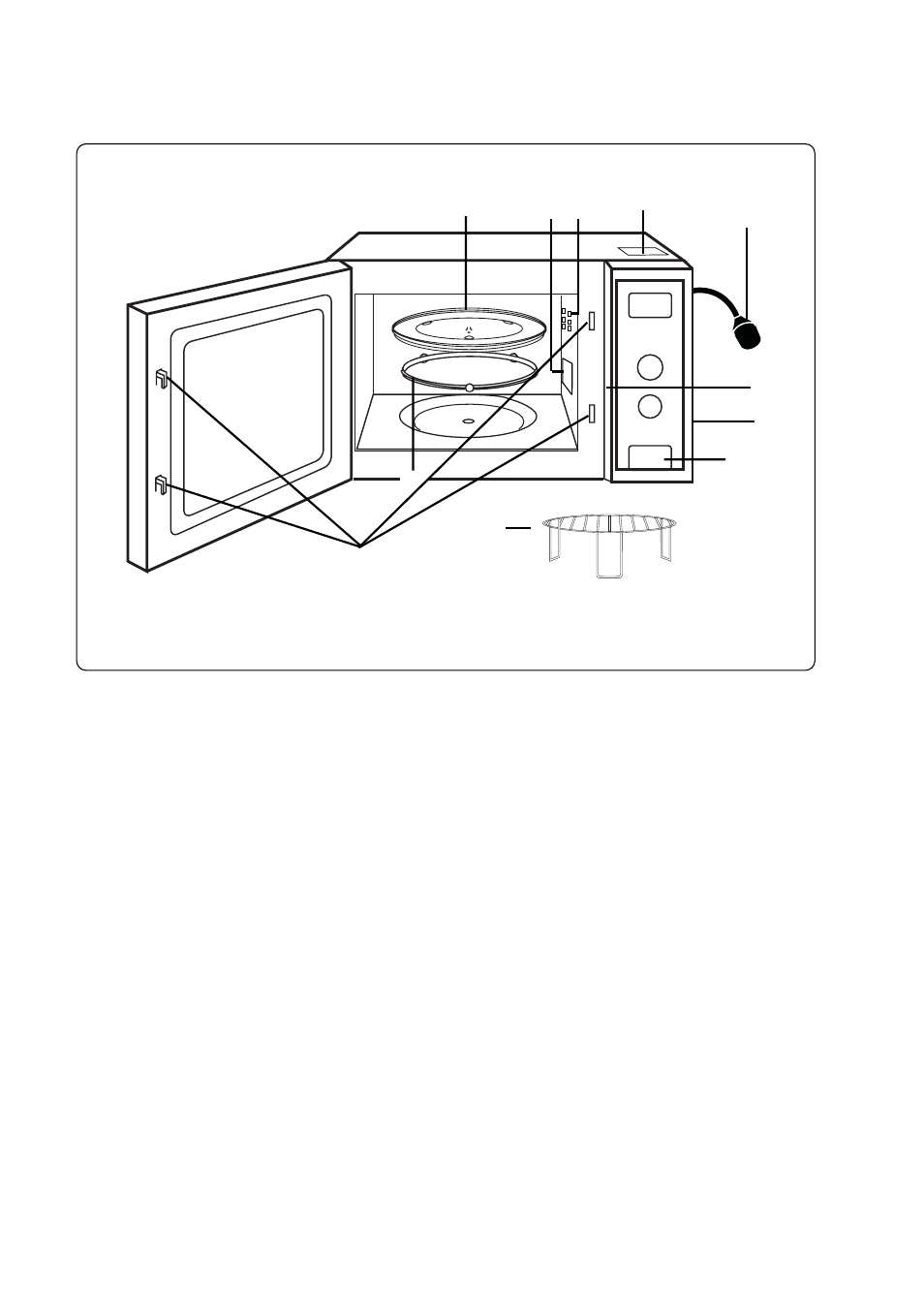

Diagrama de Apresentação
1.
Tecla de Abertura da porta
Pressione o puxador para abrir a porta. Quando abre a porta do forno durante o seu fun-
cionamento, este é interrompido temporariamente sem eliminar as programações efectu-
adas anteriormente. O funcionamento é retomado assim que a porta fechada e o Botão
Iniciar é premido. A lâmpada do forno acendese assim que a porta for aberta.
2.
Janela do Micro-ondas
3.
Sistema de Trinco de Segurança da Porta
4.
Saída de Ar do Micro-ondas
5.
Painel de Comandos
6.
Prato de Vidro
7.
Aro de rodas
8.
Saídas de Ar externas do Micro-ondas
9.
Grelha Redonda (NN-J169M/NN-J159W)
10.
Cabo de alimentação
11. Rótulo de aviso (superfícies quentes)(NN-J169M / NN-J159W)
12.
Etiqueta de Identificação
13. Guia de alimentação do forno microondas (Não remover)
[1]
[2]
[3]
[5]
[7]
[9]
[6]
[8]
[10]
[11]
[12]
[4]
[13]
