6
Italiano
Il cliente deve conservare la scheda terminali rimossa per i futuri bisogni di assistenza.
Precauzioni:
• Prima dell’installazione
Spegnere l’unità principale e sfilare la spina del cavo di alimentazione elettrica.
Sfilare tutte le spine collegate allo schermo al plasma.
• Nel corso delle operazioni di installazione o estrazione della scheda dei terminali, fare attenzione ad evitare di ferirsi.
Ci possono essere alcuni giunti di saldatura taglienti dal lato posteriore della scheda terminali che
potrebbero provocare ferite inattese.
• Quando si installa la scheda terminali, si prega di prendere nota dei punti seguenti:
Inserire completamente la scheda terminali nella scanalatura orizzontalmente fino ad inserirla saldamente
nel connettore. Si noti che una inserzione non completa può danneggiare i componenti interni.
• Capovolgere e mettere lo schermo al plasma su una
superficie morbida quale un tappetino di materiale espanso.
• Prima di procedere con le operazioni di rimontaggio, accertarsi di scollegare tutto il sistema compreso lo
schermo, scollegare tutti i componenti dalle uscite e tutti i cavi di interconnessione dallo schermo.
Maniglia
Viti (x4)
Scanalatura
Evitare di spostare sulle linguette.
Etichetta di funzione dei
terminali (accessoria)

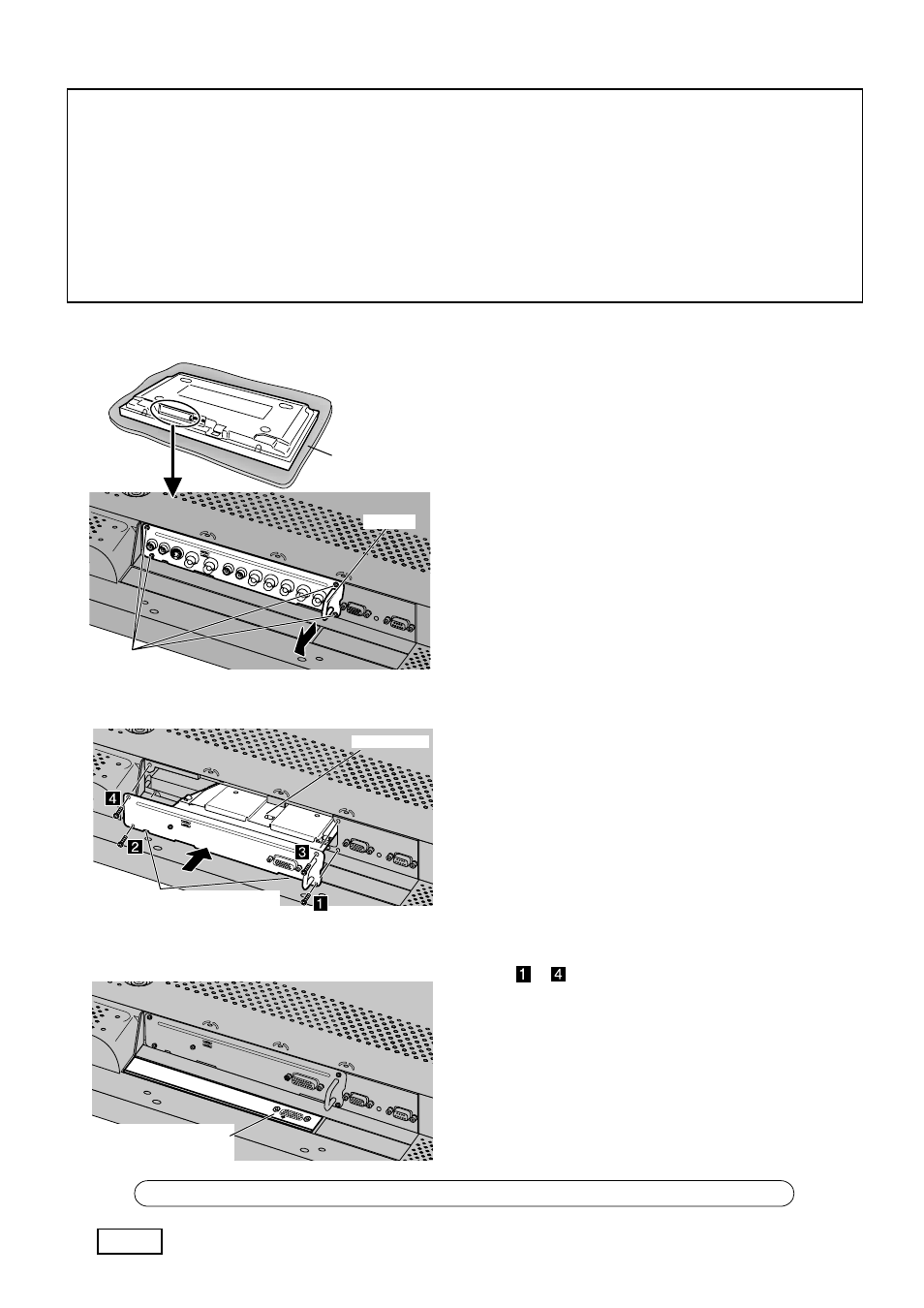

1. Estrazione del coperchio, o della scheda
dei terminali se montata, dallo schermo:
1.
Rimuovere le quattro viti che fissano la scheda
terminali alla parte posteriore dello schermo.
2. Tenere la scheda terminali dalle prese laterali e
tirarla lentamente fuori nel senso della freccia.
2. Installazione della scheda dei terminali desiderata
Esempio:
Installazione della scheda dei terminali per il sintonizzatore
1. Inserire nella fessura la scheda dei terminali
desiderata, sino a quando risulta saldamente
fissata al connettore della scheda.
• Verificare per accertarsi che la scheda terminali
non si sposta sulle due linguette inferiori.
2. Fissare la scheda terminali allo schermo con le
quattro viti rimosse all’operazione 1 menzionata
precedentemente. Stringere le viti nell’ordine di
a .
3. Come applicare l’etichetta funzione dei
terminali:
Staccare il foglio di protezione dall’etichetta di
funzione dei terminali accessoria e fissarla
sull’etichetta esistente.
• Accertarsi che l’etichetta è fissata nella direzione
corretta.
Esempio: Installazione della scheda dei terminali
per il sintonizzatore
Tappetino di materiale espanso
o panno soffice e spesso
Esempio: Estrazione della scheda dei terminali RCA
