5
(FR)
FR
Fonction d’autodiagnostic
Ce moniteur est équipé d’une fonction d’autodiagnostic. En cas
de problème avec votre moniteur ou votre (vos) ordinateur(s),
l’écran se vide et 1 (alimentation) s’allume en vert.
Si la fonction d’autodiagnostic indique que le moniteur est peut-
être en panne, consultez votre revendeur Sony.
Si l’image disparaît de l’écran et que 1
(alimentation) est vert
1
Mettez le moniteur hors tension en touchant 1
(alimentation) et débranchez les câbles de signal
vidéo du moniteur.
2
Mettez le moniteur sous tension en touchant 1
(alimentation).
Si les quatre barres de couleur apparaissent (blanche, rouge, verte
et bleue), c’est que le moniteur fonctionne correctement.
Rebranchez les câbles de signal vidéo et contrôlez l’état de votre/
vos ordinateur(s).
Si les barres de couleurs n’apparaissent pas, le moniteur est peut-
être en panne.
Affichage des informations du
moniteur

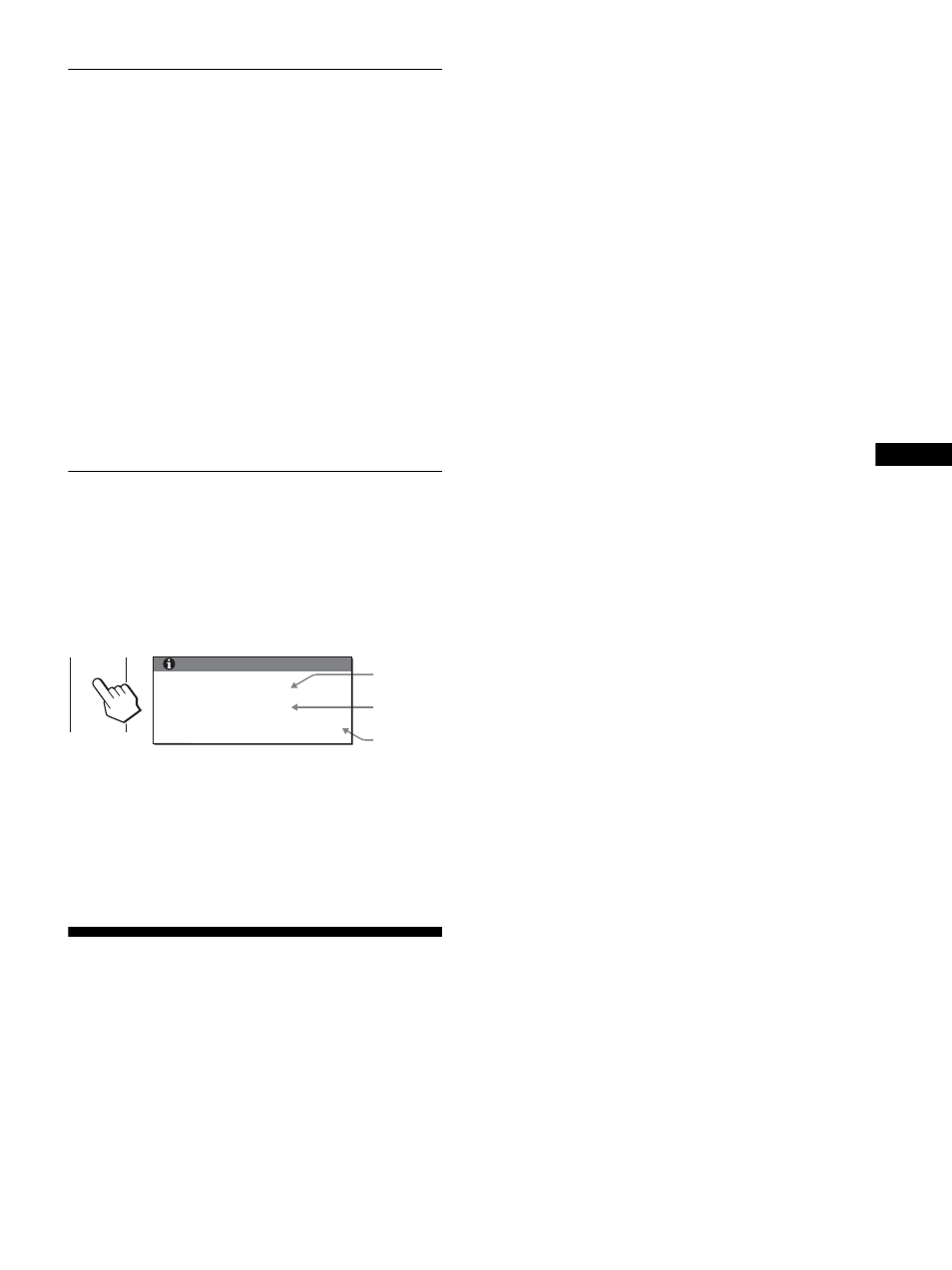

Lorsque le moniteur reçoit un signal vidéo, touchez
MENU et maintenez-la enfoncée pendant plus de 5
secondes, jusqu’à ce que la boîte de dialogue
d’informations s’affiche.
Touchez de nouveau MENU pour faire disparaître la boîte de
dialogue.
Si le problème persiste, contactez votre revendeur Sony agréé et
fournissez-lui les informations suivantes :
• Désignation : SDM-P234
• Numéro de série
• Description détaillée du problème
• Date d’achat
• Nom et spécifications de votre ordinateur et de votre carte
graphique
• Type de signaux d’entrée (RVB analogique/RVB numérique)
Spécifications
Panneau ACL
Type de panneau : a-Si TFT à matrice active
Taille de l’image :
23 pouces (58,4 cm)
Format du signal d’entrée
Fréquence opérationnelle RVB*
Horizontale
× Verticale :
28–92 kHz
× 48–85 Hz (RVB analogique)
28–75 kHz
× 60 Hz (RVB numérique)
Résolution
Horizontale × Verticale :
Max. 1920 points × 1200 lignes
1600–1920 points × 1200 lignes (Uniquement lorsque
la fréquence verticale est réglée à 60 Hz.)
Niveaux des signaux d’entrée
Signal vidéo RVB analogique :
0,7 Vc-c, 75
Ω , positif
Signal SYNC :
Niveau TTL, 2,2 k
Ω , positif ou négatif
(horizontal et vertical séparément, ou synchro
composite)
0,3 Vc-c, 75
Ω , négatif (synchro sur le vert)
Signal RVB numérique (DVI) : TMDS (lien simple)
Entrée audio
Minifiche stéréo, 0,5 Vrms
Sortie audio
Minifiche stéréo
Puissance de raccordement
100–240 V, 50–60 Hz, Max. 1,0 A
Consommation électrique
Max. 80 W
Température de fonctionnement
5–35 °C
Dimensions (largeur/hauteur/profondeur)
Écran (verticalement) :
environ 534
Ч 429 Ч 250 mm (avec support)
(21
1
/ 8
Ч 17 Ч 9 7
/ 8 pouces)
environ 534
Ч 352 Ч 110,5 mm (sans support)
(21
1
/ 8
Ч 13 7
/ 8
Ч 4 pouces)
Poids
environ 9,7 kg (21 lb 6 oz) (avec support)
environ 7,5 kg (16 lb 9 oz) (sans support)
Plug & Play
DDC2B
Accessoires
Voir « Installation ».
* Condition de synchronisation horizontale et verticale
recommandée
• La largeur de synchronisation horizontale doit être
supérieure à 4,8 % de la durée horizontale totale ou 0,8 µs,
suivant la plus grande valeur.
• La largeur de suppression horizontale doit être supérieure à
2,5 µsec.
• La largeur de suppression verticale doit être supérieure à
450 µsec.
La conception et les spécifications sont sujettes à modifications
sans préavis.
MENU
INFORMATIONS
MODEL : SDM-P234
SER. NO : 1234567
MANUFACTURED : 2004-40
Exemple
Désignation
Numéro de
série
Semaine et
année de
fabrication
