1 2



  

Face the hook inwards.
El gancho debe
encontrarse en la parte
interior.
Precauciones
• Elija cuidadosamente el lugar de montaje de forma que
la unidad no interfi era con las funciones normales de
manejo.
• Evite instalar la unidad donde pueda quedar sometida
a polvo, suciedad, vibraciones excesivas o altas
temperaturas como, por ejemplo, a la luz solar directa o
cerca de conductos de calefacción.
• Para realizar una instalación segura y fi rme, utilice
solamente la ferretería de montaje suministrada.
Ajuste del ángulo de montaje
Ajuste el ángulo de montaje a menos de 45°.
Extracción del marco de
protección y del soporte
Antes de instalar la unidad, retire el marco de
protección  y el soporte  de ésta.
1 Retire el marco de protección .
 Acople las llaves de liberación  al marco de
protección .
 Retire las llaves de liberación  para extraer
el marco de protección .
2 Retire el soporte .
 Inserte ambas llaves de liberación  entre la
unidad y el soporte  hasta que encajen.
 Presione el soporte  y, a continuación,
levante la unidad para separar ambos
elementos.
Ejemplo de montaje
-A Instalación en el tablero
Notas
• Si es necesario, doble estos ganchos hacia fuera para que
encaje fi rmemente ( -A-2).
• Compruebe que los 4 enganches del marco de protección 
estén bien fi jados en las ranuras de la unidad ( -A-3).
-B Instalación del iPod
• Asegúrese de que el iPod está colocado en un lugar en
que no difi culte la conducción como, por ejemplo, en la
guantera del vehículo, etc.
• La longitud del cable del conector de base es de 1,25
m. Instale el iPod dentro del alcance del cable del
conector de base.
Montaje de la unidad en un
automóvil japonés
Es posible que no pueda instalar esta unidad en algunos
automóviles japoneses. En tal caso, consulte a su
distribuidor Sony.
Nota
Para evitar que se produzcan fallas de funcionamiento, realice la
instalación solamente con los tornillos suministrados
.
How to detach and attach the
front panel
Before installing the unit, detach the front panel.
-A To detach
Before detaching the front panel, be sure to press .
Press , and pull it off towards you.
-B To attach
Engage part  of the front panel with part  of the unit,
as illustrated, and push the left side into position until it
clicks.
Warning if your car’s ignition
has no ACC position
Be sure to set the Auto Off function. For details, see the
supplied Operating Instructions.
The unit will shut off completely and automatically in
the set time after the unit is turned off, which prevents
battery drain.
If you do not set the Auto Off function, press and hold
 until the display disappears each time you turn
the ignition off.
RESET button
When the installation and connections are completed,
be sure to press the RESET button with a ball-point pen,
etc., after detaching the front panel.
Extracción e instalación del
panel frontal
Antes de instalar la unidad, extraiga el panel
frontal.
-A Para extraerlo
Antes de retirar el panel frontal, asegúrese de presionar
.
Presione
y tire de él hacia afuera.
-B Para instalarlo
Coloque el orifi cio  del panel frontal en el eje  de
la unidad y, a continuación, presione ligeramente el lado
izquierdo hacia adentro.
Advertencia: si el encendido del
automóvil no dispone de una
posición ACC
Asegúrese de ajustar la función de desconexión
automática. Para obtener más información, consulte el
manual de instrucciones suministrado.
La unidad se apagará completa y automáticamente en el
tiempo establecido después de desconectarla, lo que evita
que se desgaste la batería.
Si no ajustó la función de desconexión automática,
mantenga presionado
 cada vez que apague
el interruptor de encendido, hasta que la pantalla
desaparezca.
Botón RESET
Una vez fi nalizada la instalación y las conexiones,
desmonte el panel frontal y presione el botón RESET con
un bolígrafo o un objeto similar.
Precautions
• Choose the installation location carefully so that the
unit will not interfere with normal driving operations.
• Avoid installing the unit in areas subject to dust, dirt,
excessive vibration, or high temperatures, such as in
direct sunlight or near heater ducts.
• Use only the supplied mounting hardware for a safe
and secure installation.
Mounting angle adjustment
Adjust the mounting angle to less than 45°.

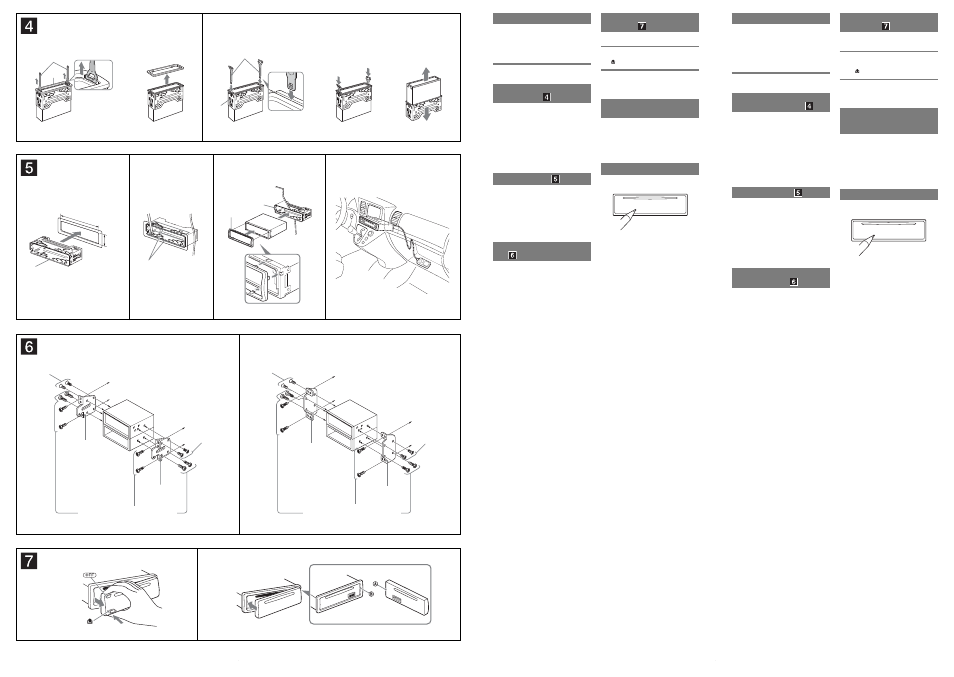

Removing the protection collar
and the bracket
Before installing the unit, remove the protection
collar  and the bracket  from the unit.
1 Remove the protection collar .
 Engage the release keys  together with the
protection collar .
 Pull out the release keys  to remove the
protection collar .
2 Remove the bracket .
 Insert both release keys  together between
the unit and the bracket  until they click.
 Pull down the bracket , then pull up the unit
to separate.
Mounting example
-A Installation in the dashboard
Notes
• Bend these claws outward for a tight fi t, if necessary ( -A-2).
• Make sure that the 4 catches on the protection collar  are
properly engaged in the slots of the unit ( -A-3).
-B Installation of iPod
• Make sure that the iPod is placed where driving is not
obstructed, such as the glove box of the car, etc.
• The length of dock connector cable is 1.25m. Install the
iPod within the reach of the dock connector cable.
Mounting the unit in a Japanese
car
You may not be able to install this unit in some makes of
Japanese cars. In such a case, consult your Sony dealer.
Note
To prevent malfunction, install only with the supplied screws .
Orient the release key
correctly.
Oriente la llave de
liberación en la
dirección correcta.
A
TOYOTA
to dashboard/center console
al tablero o consola central
Bracket
Soporte
Bracket
Soporte
B
NISSAN


to dashboard/center console
al tablero o consola central
Bracket
Soporte
Bracket
Soporte


Existing parts supplied with your car
Piezas existentes suministradas con su automóvil
A B
max. size
5 × 8 mm
(
7 / 32 × 11 / 32 in)
Tamaño mбx.
5 Ч 8 mm
max. size
5 × 8 mm
(
7 / 32 × 11 / 32 in)
Tamaño mбx.
5 Ч 8 mm
max. size
5 × 8 mm
(
7 / 32 × 11 / 32 in)
Tamaño mбx.
5 Ч 8 mm
max. size
5 × 8 mm
(
7 / 32 × 11 / 32 in)
Tamaño mбx.
5 Ч 8 mm
Existing parts supplied with your car
Piezas existentes suministradas con su automóvil
182 mm
53 mm
1 2 3
 Claws
Ganchos


Dashboard
Tablero
A B
