Page 68

6
(IT)

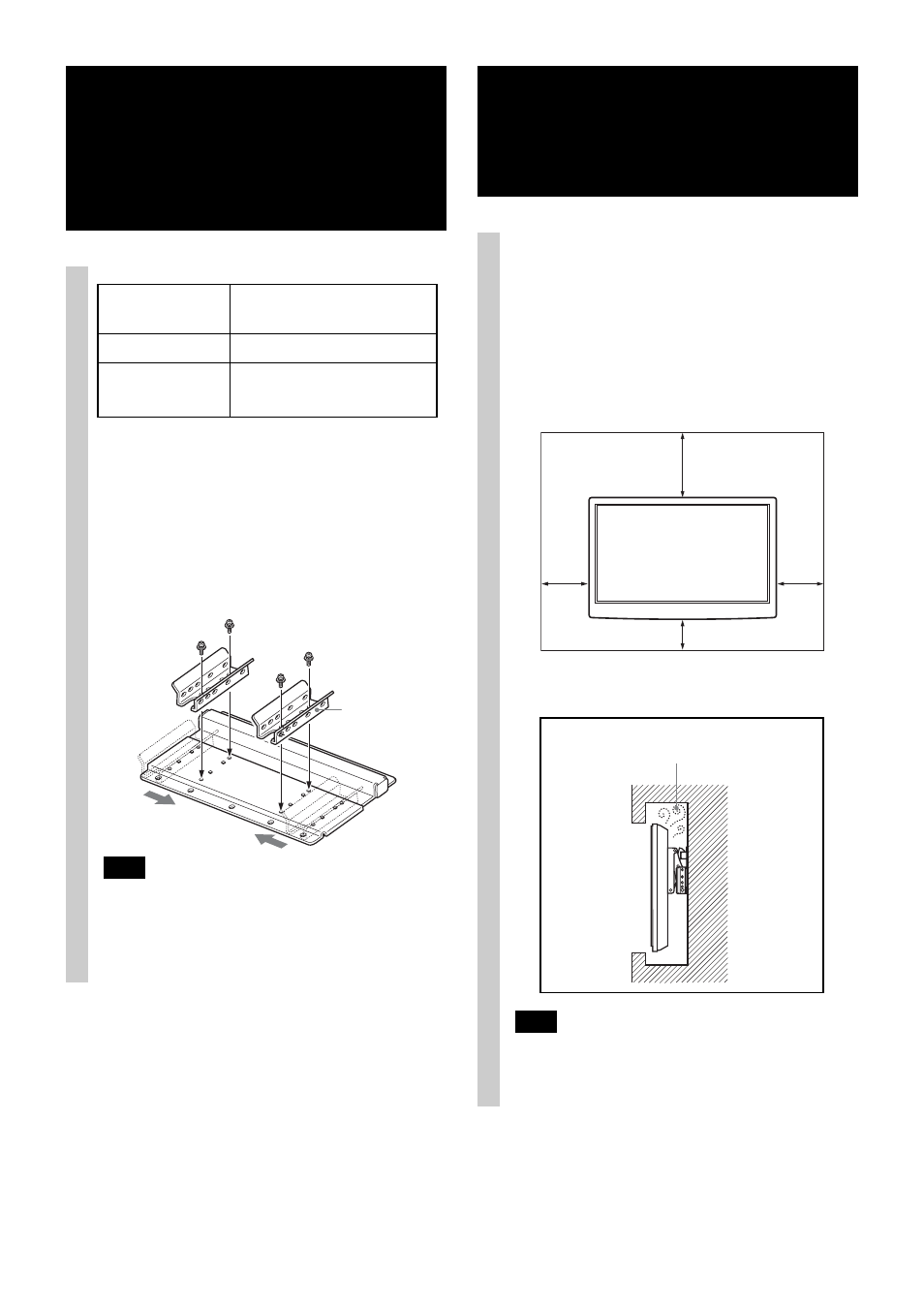

Punto 2:
Regolazione della
posizione dei supporti
della piastra base
1
* Nei nomi dei modelli, “xx” indica numeri e/o
caratteri utilizzati per designare i singoli modelli.
1
Rimuovere le viti che fissano i supporti destro e
sinistro alla piastra base e spostare i supporti nella
posizione interna.
2
Fissare saldamente ogni supporto utilizzando le viti
rimosse secondo la procedura indicata in
precedenza 1.
Note
• Se si utilizza un cacciavite elettrico, la coppia deve essere
pari a circa 1,5 N·m {15 kgf·cm}.
• Accertarsi che le quattro viti che fissano la piastra base e i
supporti siano serrati in modo saldo.
KDL-26S30xx *
KLV-26V300A
Questa procedura non è
necessaria.
KDL-20S30xx *
Seguire questa procedura.
Prodotti diversi da
quelli specificati a
pagina 2
Fare riferimento alle istruzioni
del televisore.
Supporto
Punto 3:
Individuazione del
luogo di installazione
1
Stabilire il luogo di installazione
consultando la tabella delle
dimensioni per l'installazione del
televisore a pagina 12.
Assicurarsi che la distanza tra il televisore e il soffitto e
le parti sporgenti della parete corrisponda a quanto
indicato di seguito.
Nota
Se si desidera far scorrere i cavi nella parete, praticare
un foro nella parete per inserire i cavi prima di iniziare
l'installazione.
Unità di misura: mm
100
100
10
0
30
0
Non installare il televisore come illustrato di
seguito:
Parete
Circolazione dell’aria
bloccata.
