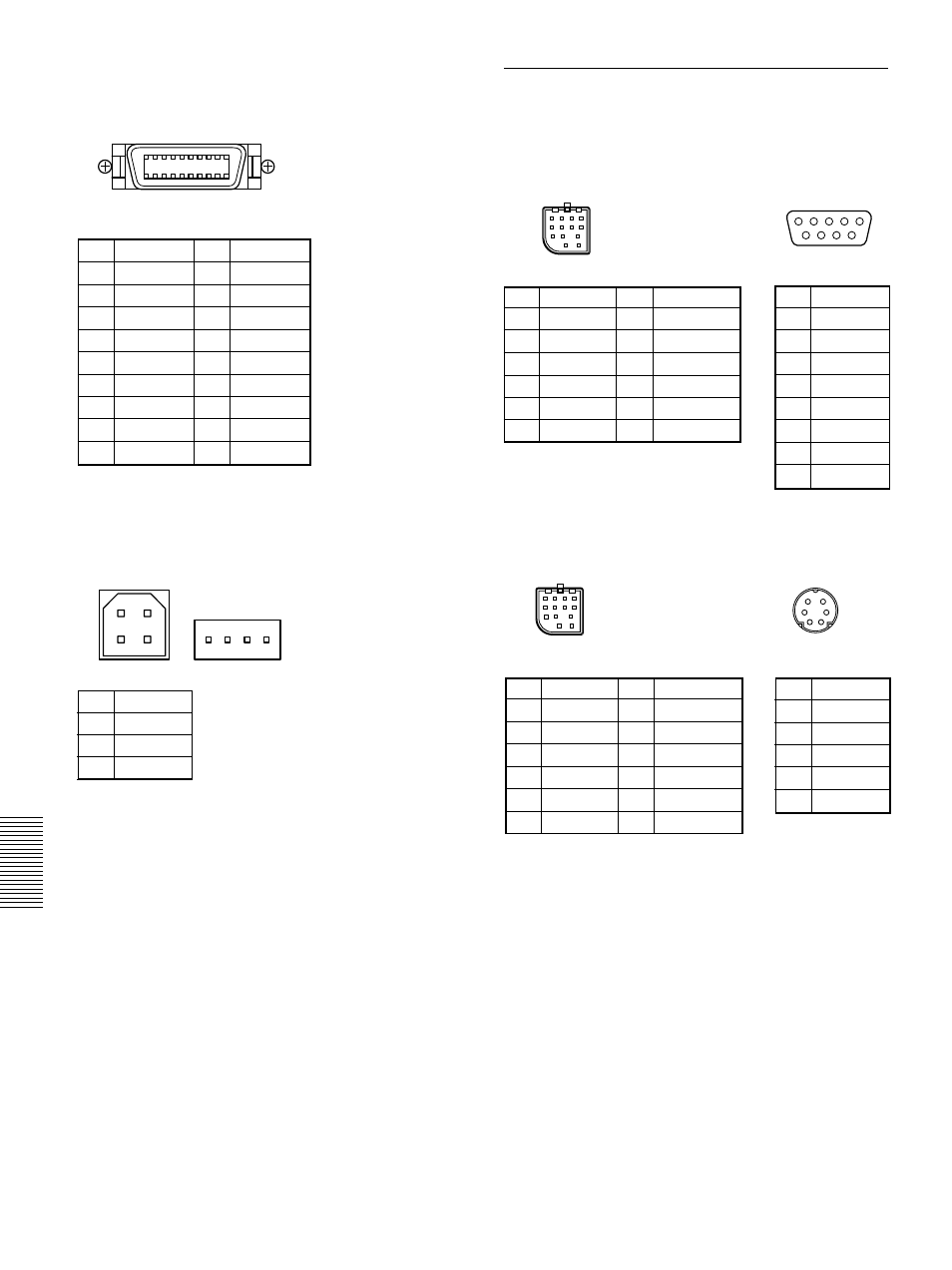

Connecteur d’entrée DIGITAL RGB (DFP à 20
broches, femelle)
1 TX0– 11 TXC–
2 TX0+ 12 TXC+
3 TX0 SHIELD 13 TXC SHIELD
4 TX2 SHIELD 14 TX1 SHIELD
5 TX2– 15 TX1–
6 TX2+ 16 TX1+
7 DDC/SCL 17 NC
8 DDC/SDA 18 SENSE
9 NC 19 +5V DC
10 NC 20 GND
Connecteur USB
Assignation des broches du câble de
souris
SIC-S22
13 broches mini DIN à 6 broches
1 RTS 8 R
2 GND 9 98/AT/TXD
3 XA 10 +5V/DTR
4 XB 11 CLOCK
5 YA 12 DATA
6 YB 13 RXD
7 L/PS
1 DATA
2 NC
3 GND
4 +5V
5 CLOCK
6 NC
13 broches D-sub à 9 broches
1 RTS 8 R
2 GND 9 98/AT/TXD
3 XA 10 +5V/DTR
4 XB 11 CLOCK
5 YA 12 DATA
6 YB 13 RXD
7 L/PS
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RI
SIC-S21
Spécifications
3
1 2
5 6
4
2 1
5 3
9 6
13 10
1
6 9
5
2 1
5 3
9 6
13 10
2
3
1
1 4
4
Fiche B
(femelle)
Fiche A
1 10
11 20
1 +5V
2 D–
3 D+
4 GND
