Page 61: Pr o ced imie ntos inic iale s
15
ES
Pr
o
ced
imie
ntos
inic
iale
s
Si conecta un reproductor de DVD (grabadora), un sintonizador vía satélite, una consola
“PlayStation 2”, etc., que no disponga de tomas HDMI, lleve a cabo la conexión al sistema mediante
la toma INPUT OPT o INPUT COAX.
Si el sintonizador vía satélite no dispone de toma OPTICAL OUT, conecte el sistema mediante la toma
INPUT COAX. En tal caso, no será necesario conectar todos los cables. Conecte los cables de audio
en función de las tomas de los componentes.
Conecte el cable de alimentación de ca en último lugar.
* “PlayStation 2” es una marca comercial de Sony Computer Entertainment Inc.

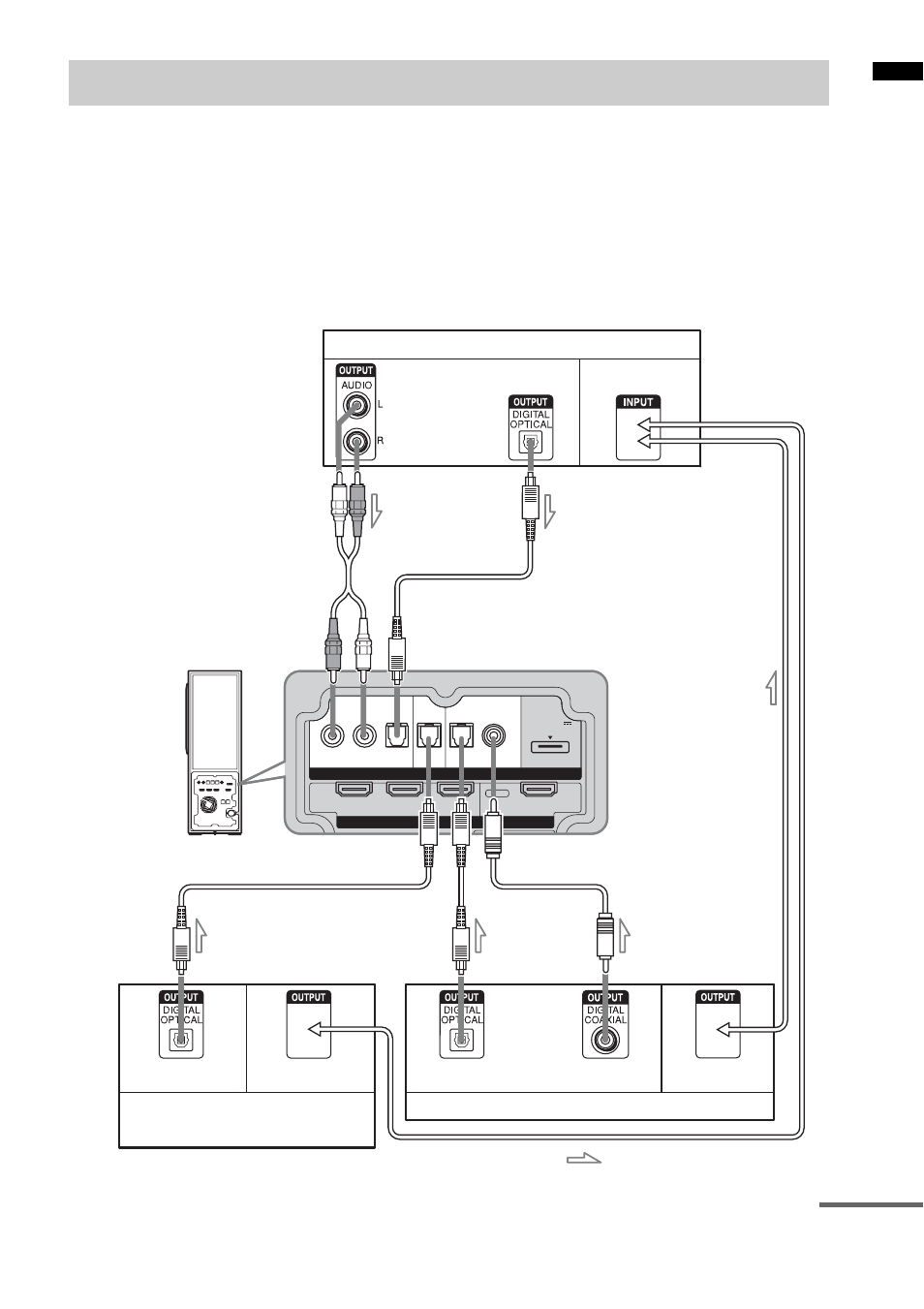

Conexión de los componentes sin las tomas HDMI
INPUT
INPUT
HDMI
R
L
OPT
OPT
OPT
COAX
DC 5V
0.7A MAX
DVD
SAT
DMPORT
TV
BD IN
DVD IN
SAT IN
TV OUT
Reproductor de DVD
(grabadora), “PlayStation 2”, etc.
Monitor del televisor, proyector, etc.
A
A
Cable óptico (no suministrado)
B
Cable óptico (suministrado)
C
Cable de audio (no
suministrado)
D
Cable digital coaxial
(no suministrado)
o
Señal de vídeo
: Flujo de la señal
Señal de vídeo
A
D
Señal de audio
Sintonizador vía satélite
Señal de vídeo
C
B
o
Señal de audio
Señal de audio
Señal de vídeo
continúa
