54 PL
Jednostka: mm
Wartości w powyższej tabeli mogą się nieco różnić, zależnie od sposobu instalacji.
Ściana, na której telewizor będzie zainstalowany powinna wytrzymać obciążenie co najmniej cztery
razy większe niż wynosi ciężar telewizora. Ciężar telewizora podany jest w rozdziale „Dane
techniczne” (strona 55).
* Pozycja „a, c” haków nie może być używana dla modeli w tabeli powyżej.

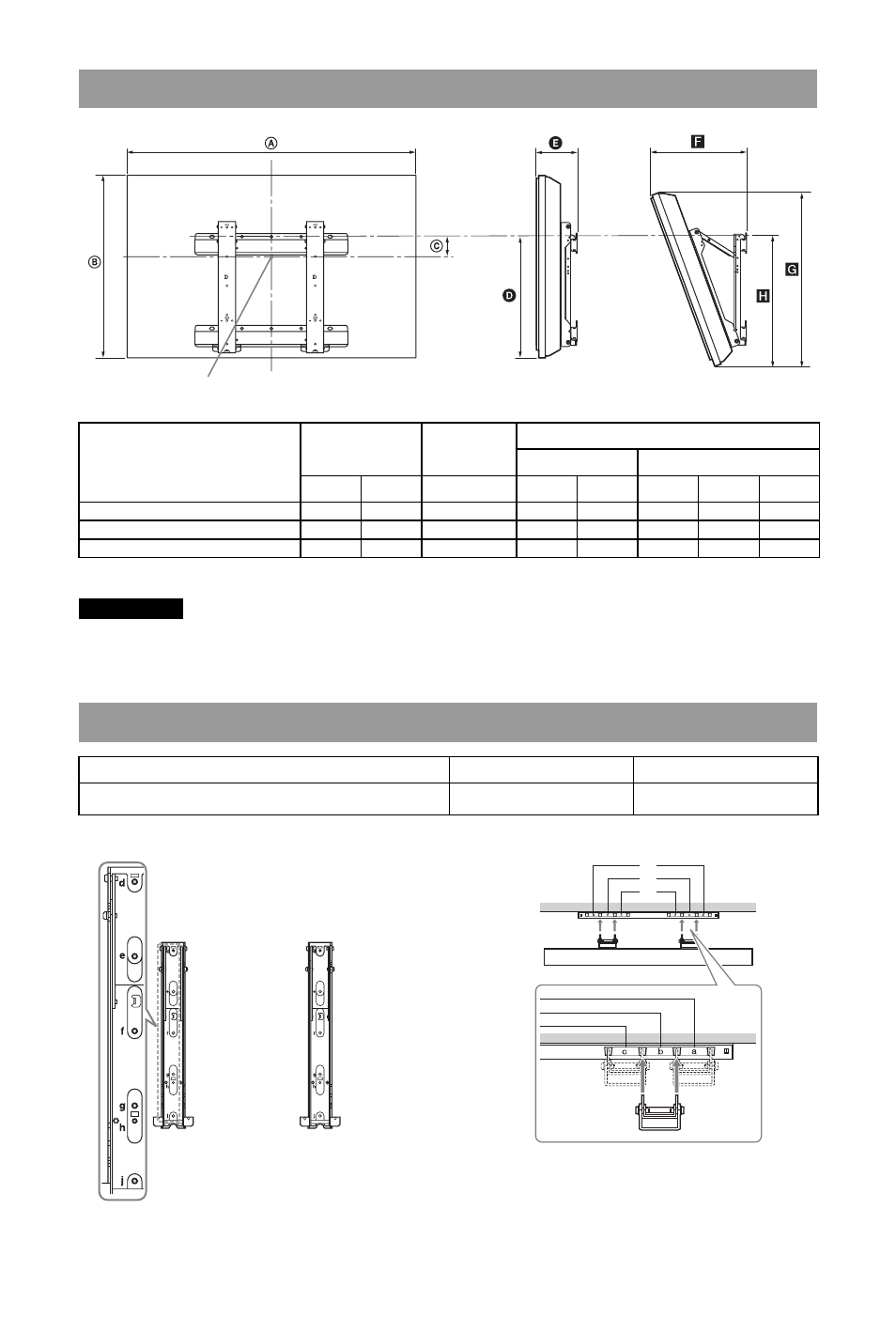

Tabela wymiarów instalacyjnych telewizora
Nazwa modelu
Wymiary monitora
Wymiar
środkowy
ekranu
Długość dla każdego kąta montażu
Kąt (0
°)
Kąt (20
°)
A B C D E F G H
KDL-52W47xx/KDL-52W4500 1 262 829 39 487 179 413 786 522
KDL-46W47xx/KDL-46W4500 1 120 742 84 487 175 380 704 521
KDL-40W47xx/KDL-40W4500 986 646 122 474 170 348 614 507
Schemat/tabela rozmieszczenia śrub i haków
Nazwa modelu Rozmieszczenie śrub Rozmieszczenie haków
KDL-52W47xx/KDL-46W47xx/KDL-40W47xx/
KDL-52W4500/KDL-46W4500/KDL-40W4500 d, g b
Centralny punkt ekranu
OSTRZEŻENIE
Rozmieszczenie śrub Rozmieszczenie haków
b
a*
c*
