4

IT

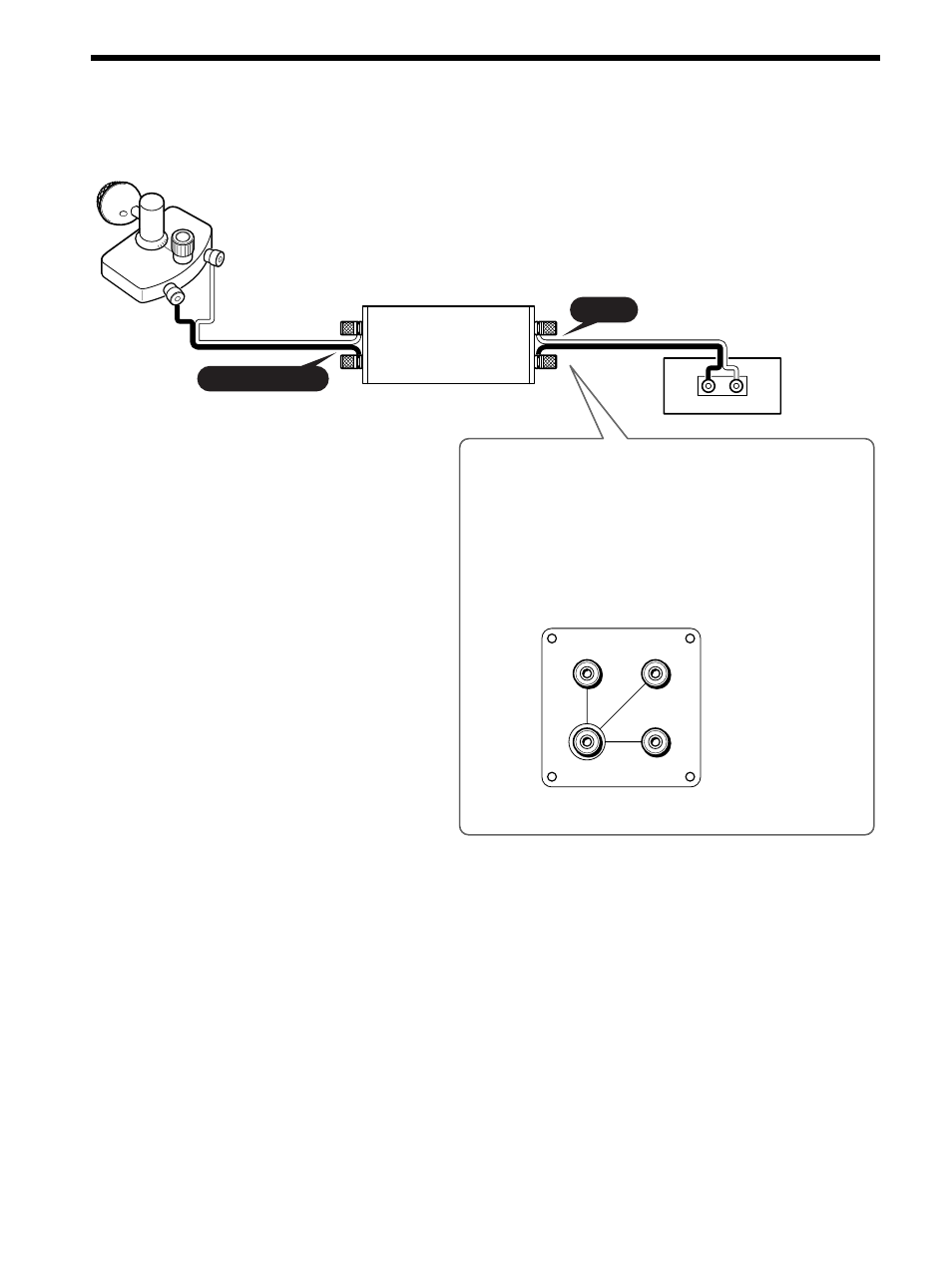

Collegamento ad un amplificatore

Collegare il terminale di ingresso del supertweeter al terminale SUPER TWEETER sul separatore di frequenza in dotazione
e collegare il terminale INPUT del separatore di frequenza al terminale di uscita dell’amplificatore.

INPUT

e

e

E

E

e

e

E

E

e

e

e

E

SUPER TWEETER

INPUT

A

B

C

Selezione della frequenza di taglio
Selezionare la frequenza di taglio secondo le specifiche
del sistema diffusori impiegato. Con il supertweeter, si
può cambiare la frequenza di taglio cambiando il
collegamento al terminale INPUT sul separatore di
frequenza.

Cavi diffusore (non in dotazione)
La qualità sonora del sistema diffusori dipende in
gran misura dalla qualità dei cavi diffusori. Poiché
la qualità sonora dello SS-TW100ED è
particolarmente sensibile alle più piccole
differenze nella qualità dei cavi diffusori, scegliere
cavi diffusori di alta qualità adatti alle proprie
preferenze.
I cavi diffusori devono essere del maggiore
diametro possibile e della lunghezza minima
necessaria.
Inoltre tenere i cavi diffusori lontani tutti i cavi di
alimentazione CA.

Note sui collegamenti
• Il supertweeter deve essere usato in

combinazione con il separatore di frequenza in
dotazione per evitare danni all’apparecchio.

• I diffusori destro e sinistro devono essere

collegati in corrispondenza ai terminali di uscita
(R) (destro) e (L) (sinistro) dell’amplificatore.

• I terminali di ingresso (+) e (–) del diffusore

devono essere collegati in corrispondenza ai
terminali di uscita (+) e (–) dell’amplificatore.

• Assicurarsi che le viti dei terminali diffusore

siano ben serrate perché viti allentate causano
scadimenti della qualità sonora e a volte anche
disturbi.

• Assicurarsi che i cavi siano collegati saldamente

ai terminali sul diffusore, sul separatore di
frequenza e sull’amplificatore.

• Non disporre i cavi ad angoli acuti (cioè 90 gradi

o meno).

• Fare attenzione a non collegare un terminale (+)

ad un terminale (–) perché questo può causare
cortocircuiti.

Supertweeter

Separatore di frequenza

(in dotazione)

Amplificatore

Rosso

Nero

Rosso

Rosso

Rosso

Rosso

Nero

Nero

Nero

Rosso

A

: 20kHz

B

: 30kHz

C

: 40kHz
