17

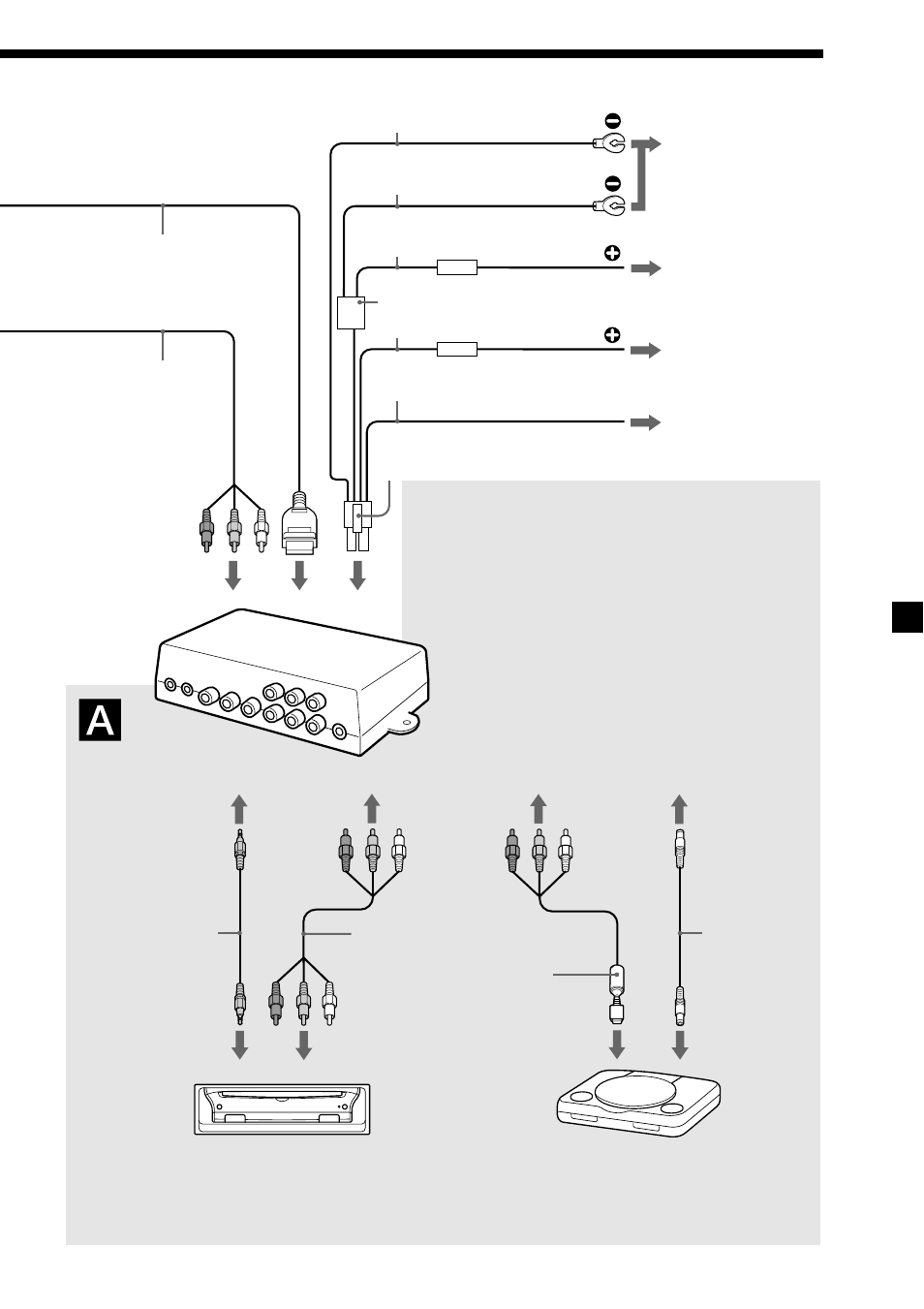

Câble du moniteur
(5 m)
GND (1 m)
Secours (5 m)
Vers une surface
métallique de la
carrosserie
Vers la batterie du
véhicule (12 V)
Vers le contact
(position ACC)
Boîtier de
raccordement
XA-115
Câble CC à CC
(3 m)
PS one
®
(en option)
Vers la sortie 7,5 V CC Vers l’entrée audio gauche/droite et vidéo
ACC (5 m)
Câble à
broche RCA
(en option)
à fusible de 8 A
à fusible de 1 A
Rouge
Jaune
Noir
Cordon de récepteur
du signal de la
télécommande (5 m)
(Mini-prise stéréo)
POWER REM (5 m)
Vers la sortie du
signal à infrarouges
de la télécommande
Lecteur de DVD portable Sony DVX-11A
(en option)
Rayé bleu et blanc
Alimentation maximale en
courant : 0,3 A
vers un
amplificateur de
puissance
Câble à broche
RCA (en option)
Noir
GND (1 m)
Câble AV
(audio/vidéo intégrés)
(en option)
Connecteur d’alimentation à 4 broches
Boîtier de filtres
Précautions relatives à la PS one
®
• Fixez solidement la PS one
®
dans un
endroit sûr.
• Pour votre sécurité, n’utilisez pas la PS
one
®
en conduisant.
• Vérifiez que la tension de
fonctionnement de la PS one
®
est de
7,5 V. L’utilisation de la PS one
®
sous
une autre tension peut entraîner un
problème de fonctionnement ou
endommager la PS one
®
.
* « PS one » est une marque déposée de Sony Computer Entertainment Inc.
